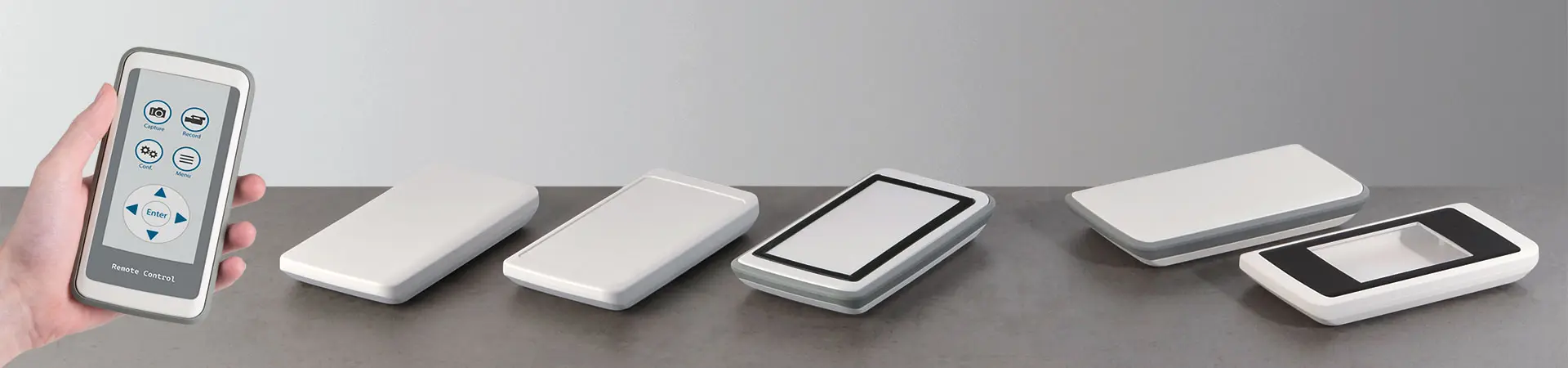

SLIM-CASE Ручные корпуса

Slim-Case

Тонкий ручной корпус

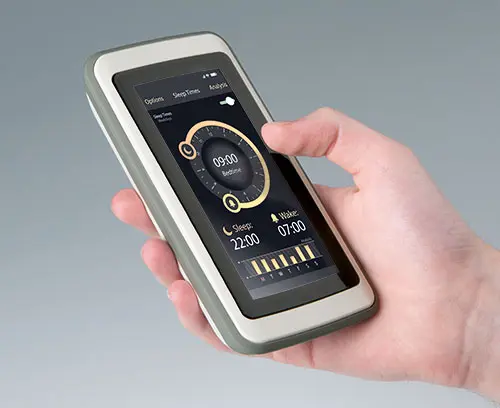

Корпуса SLIM-CASE воплощают все возможности современного дизайна с точки зрения как внешнего вида, так и функциональности. Практически безрамочная конструкция позволяет устанавливать платы с малой высотой компонентов, а также широкоформатные дисплеи и сенсорные панели до 4'' (10 см).

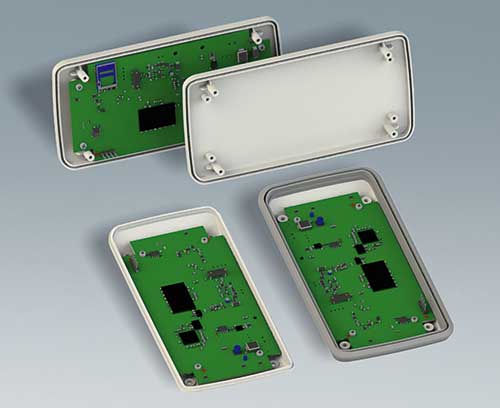

Несмотря на компактную и удобную форму, в корпусах SLIM-CASE много места для размещения стандартных компонентов: плат, разъёмов, дисплеев, датчиков и др. Также эти корпуса можно использовать для современных беспроводных устройств связи и сбора данных.

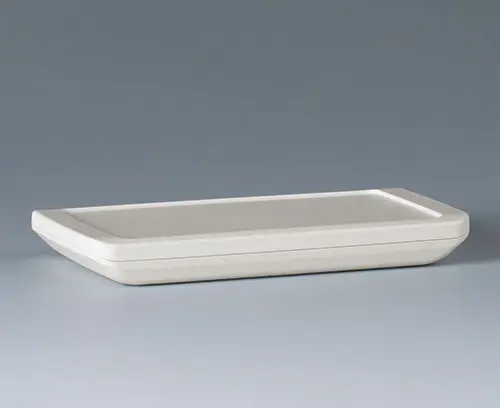

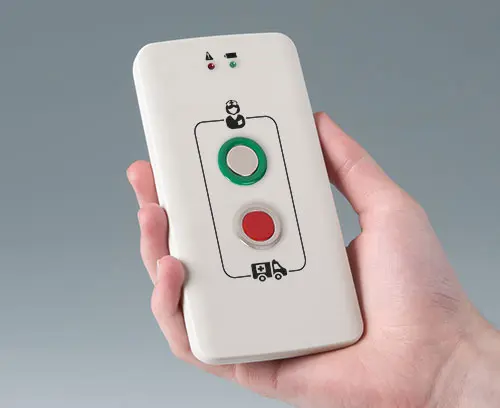

  • Скруглённые контуры и плоский компактный дизайн придают корпусам очень привлекательный внешний вид. Также они очень удобны в удержании и в эксплуатации.

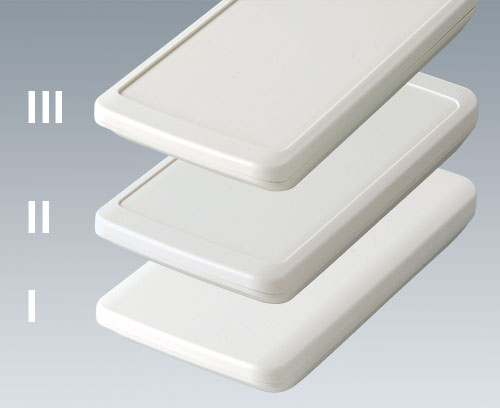

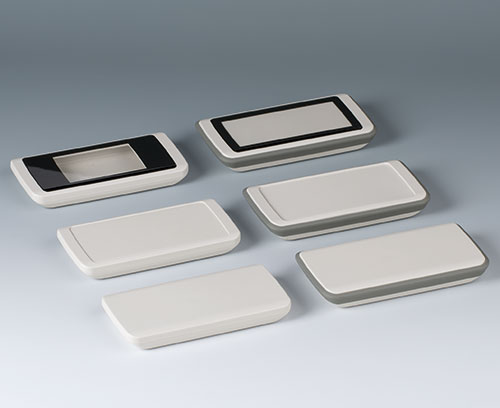

  • Три различных типа верхней части позволяют использовать различные элементы управления и визуализации:
    Лицевая область без углублений
    Для индивидуальных вариантов размещения кнопок, дисплеев, светодиодов и т. д., а также для нанесения изображений.
    Лицевая панель с углублением 1 мм
    Идеально подходит для размещения наклеек.

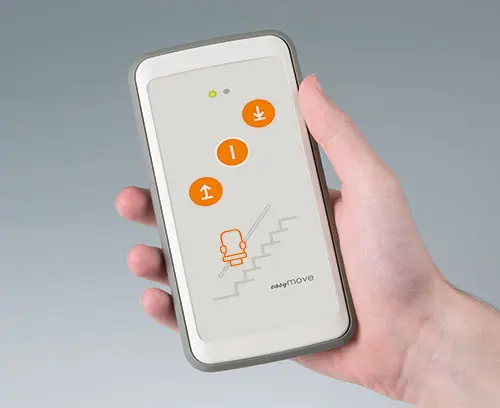

    Лицевая панель с углублением 1,6 мм
    Для размещения прозрачной лицевой панели или плёночной клавиатуры.

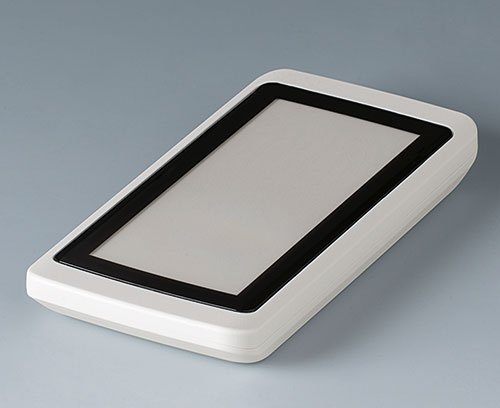

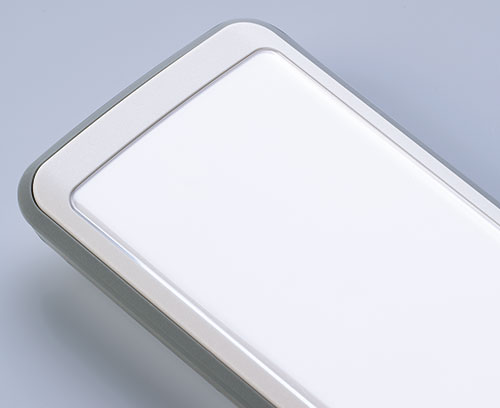

  • Прозрачная лицевая панель (заказывается отдельно) для защиты дисплея. Форма панели совпадает с формой углубления на рабочей поверхности корпуса. Для крепления панели используется самоклеящаяся плёнка. Под заказ на тыльной стороне прозрачной панели наносится рамка, маскирующая область приклеивания.
  • Подходит для бесконтактного метода зарядки. В качестве внутреннего источника питания можно использовать плоскую батарейку, устанавливаемую непосредственно на плату.
  • С- или без промежуточного кольца из ТПЭ.

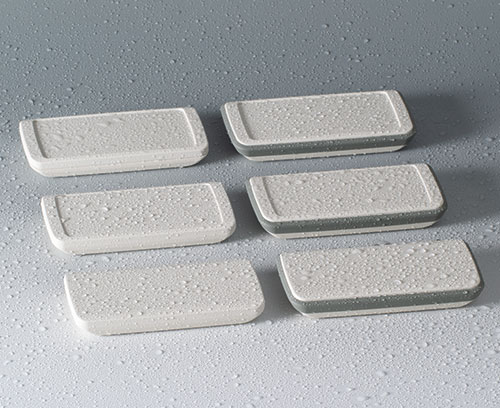

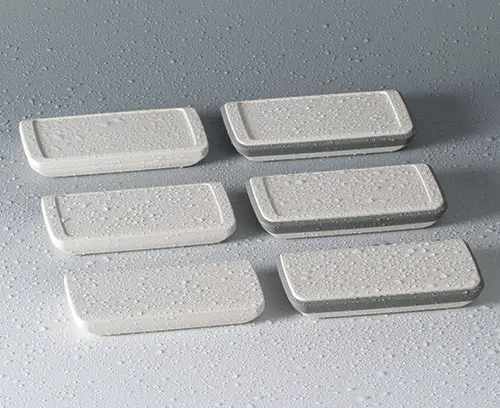

  • Степень защиты IP54: SLIM-CASE в исп. IV-VI с промежуточным кольцом из ТПЭ;
    степень защиты IP65: SLIM-CASE в исп. I-III с уплотнительной прокладкой (поставляется отдельно).

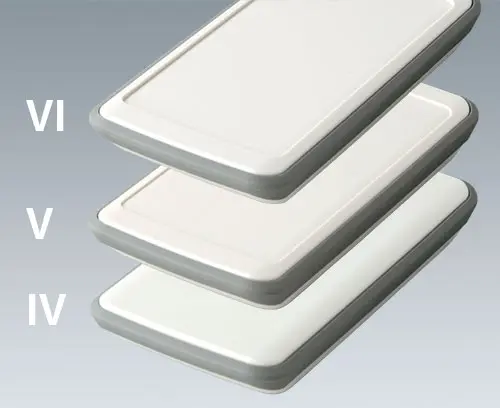

  • Промежуточное кольцо из ТПЭ увеличивает высоту корпуса, служит в качестве уплотнителя (IP54) и обеспечивает защиту от ударов. Под заказ возможно изготовления промежуточного кольца нестандартного цвета.
  • Корпуса изготавливаются из пластмассы АСА+ПК-ОС (UL 94 V-0) белого (RAL 9002) цвета.
  • Сборка при помощи винтов из нержавеющей стали со шлицем Torx ("звёздочка")

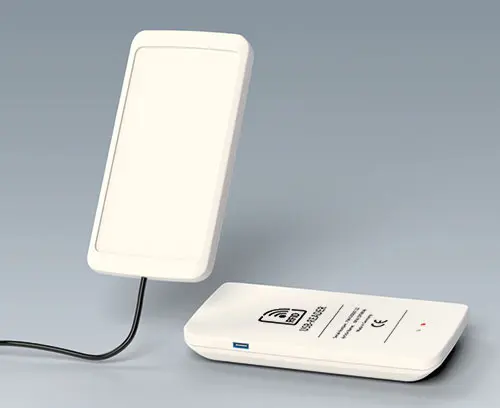

  • Индивидуальная доработка: механическая обработка, нанесение изображений, нанесение экранирующего покрытия на внутренних поверхностях и многое другое.
  • Видео

Применения

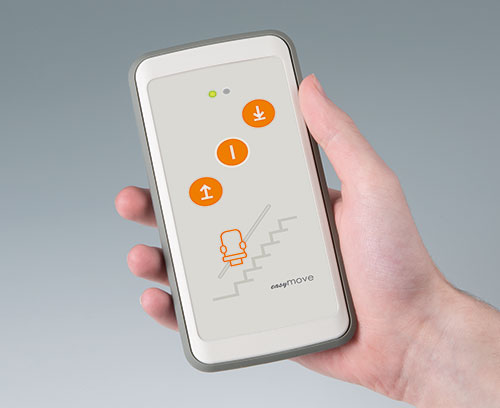

Идеально подходят для мобильных электронных устройств, как внутри помещений, так и снаружи.

  • Контрольно-измерительная аппаратура
  • Беспроводная связь
  • (Промышленный) интернет вещей
  • Медицинская и лабораторная техника
  • Оборудование спортивных и косметических центров
  • Офисная техника
  • Системы безопасности
  • Технологии защиты окружающей среды
  • Просмотреть весь список
  • Аксессуары
  • Услуги по доработке
B5403107 SLIM-CASE M, исп. I

B5403107

SLIM-CASE M, исп. I Корпус, состоящий из двух частей, с плоской формой, с обширной рабочей областью 4'' (10 см). Корпус имеет скруглённые контуры и комфортен в удержании и эксплуатации. Плоская рабочая поверхность позволяет размещать различные элементы управления и визуализации. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется уплотнительная прокладка, обеспечивающая степень защиты IP65.

Исполнение Без углублённой области

Комплект поставки Верхняя и нижняя части, набор сборочного крепежа

Закрыть

B5403107

SLIM-CASE M, исп. I
изделие добавлено к Вашему списку
ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403117 SLIM-CASE M, исп. IV

B5403117

SLIM-CASE M, исп. IV Компактный ручной корпус, состоящий из трёх частей (включая промежуточное кольцо из ТПЭ), с обширной рабочей областью 4'' (10 см). Удобство удержания благодаря скруглённым контурам и промежуточному кольцу из ТПЭ, которое также служит для защиты от ударов и в качестве уплотнительной прокладки, обеспечивая степень защиты IP54. Плоская рабочая поверхность позволяет размещать плёночную клавиатуру, наклейку или различные элементы управления/визуализации. Монтажные бобышки для крепления плат в верхней и нижней части.

Замечание
Для корпусов данной серии варианты доработки, указанные во вкладке "Услуги по доработке", применимы только к верхней и нижней частям корпуса. Доработка промежуточного кольца не выполняется.

Исполнение С промежуточным кольцом из ТПЭ, без углублённой области

Комплект поставки Верхняя и нижняя части, промежуточное кольцо из ТПЭ, набор сборочного крепежа

Закрыть

B5403117

SLIM-CASE M, исп. IV
изделие добавлено к Вашему списку
ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
148x74x22mm
IP 54
B5403207 SLIM-CASE M, исп. II

B5403207

SLIM-CASE M, исп. II Корпус, состоящий из двух частей, с плоской формой, с обширной рабочей областью 4'' (10 см). Корпус имеет скруглённые контуры и комфортен в удержании и эксплуатации. Углублённая область на рабочей поверхности для размещения декоративной наклейки. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется уплотнительная прокладка, обеспечивающая степень защиты IP65.

Исполнение С углублённой областью 1 мм

Комплект поставки Верхняя и нижняя части, набор сборочного крепежа

Закрыть

B5403207

SLIM-CASE M, исп. II
изделие добавлено к Вашему списку
ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403217 SLIM-CASE M, исп. V

B5403217

SLIM-CASE M, исп. V Компактный ручной корпус, состоящий из трёх частей (включая промежуточное кольцо из ТПЭ), с обширной рабочей областью 4'' (10 см). Удобство удержания благодаря скруглённым контурам и промежуточному кольцу из ТПЭ, которое также служит для защиты от ударов и в качестве уплотнительной прокладки, обеспечивая степень защиты IP54. Углублённая область на рабочей поверхности для размещения декоративной наклейки. Монтажные бобышки для крепления плат в верхней и нижней части.

Замечание
Для корпусов данной серии варианты доработки, указанные во вкладке "Услуги по доработке", применимы только к верхней и нижней частям корпуса. Доработка промежуточного кольца не выполняется.

Исполнение С промежуточным кольцом из ТПЭ, с углублённой областью 1 мм

Комплект поставки Верхняя и нижняя части, промежуточное кольцо из ТПЭ, набор сборочного крепежа

Закрыть

B5403217

SLIM-CASE M, исп. V
изделие добавлено к Вашему списку
ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
148x74x22mm
IP 54
B5403307 SLIM-CASE M, исп. III

B5403307

SLIM-CASE M, исп. III Корпус, состоящий из двух частей, с плоской формой, с обширной рабочей областью 4'' (10 см). Корпус имеет скруглённые контуры и комфортен в удержании и эксплуатации. Углублённая область на рабочей поверхности для использования с прозрачной лицевой панелью (поставляется отдельно) или для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется уплотнительная прокладка, обеспечивающая степень защиты IP65.

Исполнение С углублённой областью 1,6 мм

Комплект поставки Верхняя и нижняя части, набор сборочного крепежа

Закрыть

B5403307

SLIM-CASE M, исп. III
изделие добавлено к Вашему списку
ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
148x74x19mm
IP 65 opt., IP 40
B5403317 SLIM-CASE M, исп. VI

B5403317

SLIM-CASE M, исп. VI Компактный ручной корпус, состоящий из трёх частей (включая промежуточное кольцо из ТПЭ), с обширной рабочей областью 4'' (10 см). Удобство удержания благодаря скруглённым контурам и промежуточному кольцу из ТПЭ, которое также служит для защиты от ударов и в качестве уплотнительной прокладки, обеспечивая степень защиты IP54. Углублённая область на рабочей поверхности для использования с прозрачной лицевой панелью (поставляется отдельно) или для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части.

Замечание
Для корпусов данной серии варианты доработки, указанные во вкладке "Услуги по доработке", применимы только к верхней и нижней частям корпуса. Доработка промежуточного кольца не выполняется.

Исполнение С промежуточным кольцом из ТПЭ, с углублённой областью 1,6 мм

Комплект поставки Верхняя и нижняя части, промежуточное кольцо из ТПЭ, набор сборочного крепежа

Закрыть

B5403317

SLIM-CASE M, исп. VI
изделие добавлено к Вашему списку
ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
148x74x22mm
IP 54
A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Замечание: затягивающее усилие зависит от типа корпуса. Просмотреть список (.xls) >>

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено к Вашему списку
A0325060 Self-tapping screw 3 x 6 mm (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления плат внутри корпуса. Также применяется при сборке корпуса.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено к Вашему списку
нержавеющая сталь
A0399T08 Torx T8 screwdriver

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено к Вашему списку

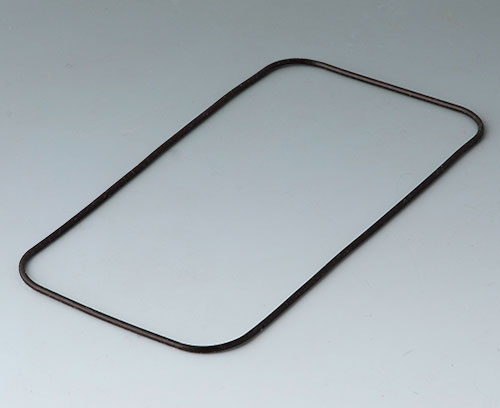

B5503039 Уплотнительная прокладка M

B5503039

Уплотнительная прокладка M Для повышения степени защиты корпусов SLIM-CASE M без промежуточного кольца из ТПЭ (исп. I-III).

Комплект поставки 1 уплотнительная прокладка

Закрыть

B5503039

Уплотнительная прокладка M
изделие добавлено к Вашему списку

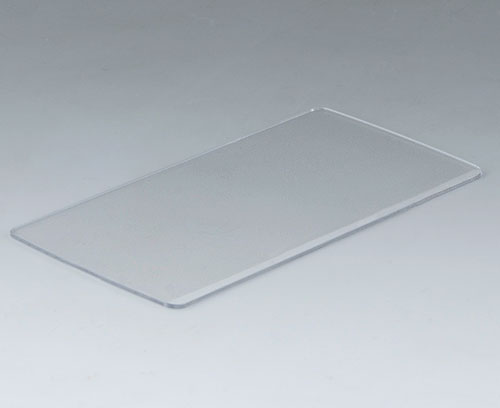

B5503201 Прозрачная лицевая панель M

B5503201

Прозрачная лицевая панель M Прозрачная лицевая панель для защиты дисплея. Форма панели совпадает с углублённой областью на лицевой стороне корпуса. Подходит для корпусов SLIM-CASE M с углублённой областью 1,6 мм (исп. III и VI). При установке панели с помощью самоклеящейся плёнки (поставляется отдельно).
По запросу с тыльной стороны наносится обрамление для закрывания поверхности вне области дисплея и для маскировки области приклеивания.

Комплект поставки 1 лицевая панель

Закрыть

B5503201

Прозрачная лицевая панель M
изделие добавлено к Вашему списку
ПК
прозрачный
125,3x63,5x1,3mm

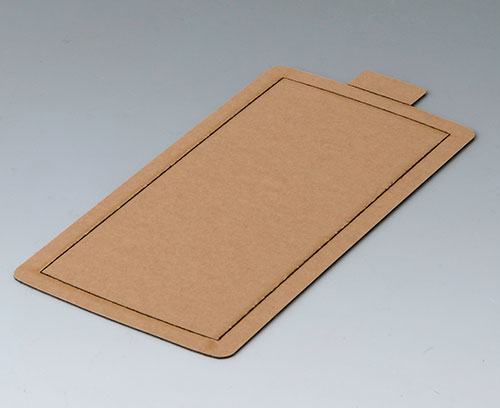

B5503300 Самоклеящаяся плёнка M

B5503300

Самоклеящаяся плёнка M Для установки лицевой панели на верхнюю часть корпуса.

Комплект поставки 1 самоклеящаяся плёнка

Закрыть

B5503300

Самоклеящаяся плёнка M
изделие добавлено к Вашему списку

Виды доработки для Slim-Case

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
