Экранирующее покрытие
Экранирующее покрытие: Алюминиевое экранирующее покрытие

Экранирующее покрытие

Технология обеспечивает надёжное и стойкое покрытие

Если Вам нужно защитить начинку прибора от внешнего ЭМ воздействия или минимизировать излучение от прибора, в OKW Gehäusesysteme знают как это сделать.

Алюминиевое экранирующее покрытие

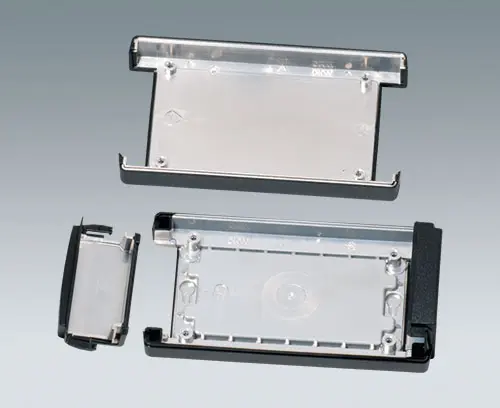

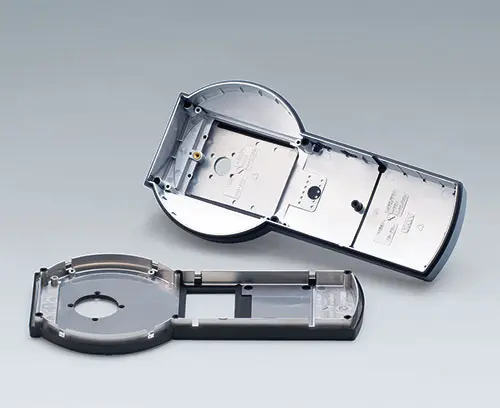

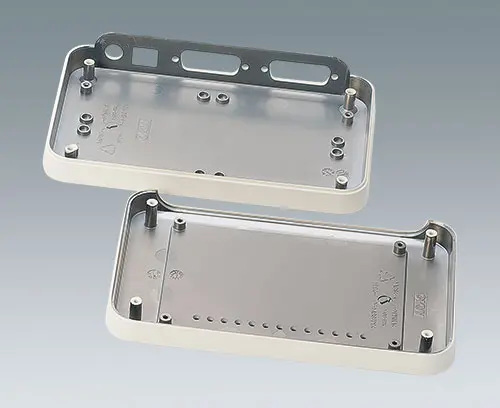

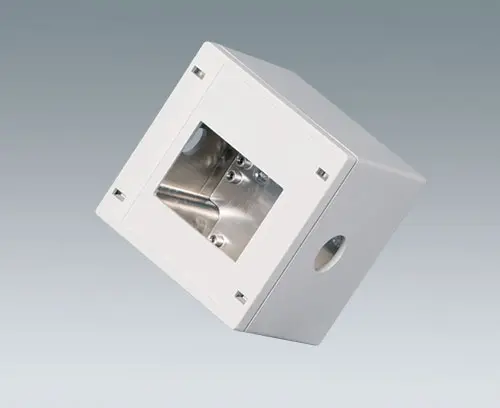

Благодаря созданию нашего собственного цеха по нанесению алюминиевого покрытия методом испарения, мы можем предложить Вам «все от одного поставщика». Для экранирования пластмассовых поверхностей, которые сами по себе не обеспечивают никакой защиты от ЭМ излучения, мы покрываем алюминием внутреннюю поверхность корпуса. Наши производственные мощности гарантируют быстрое производство и малый срок поставки.

Алюминиевое покрытие

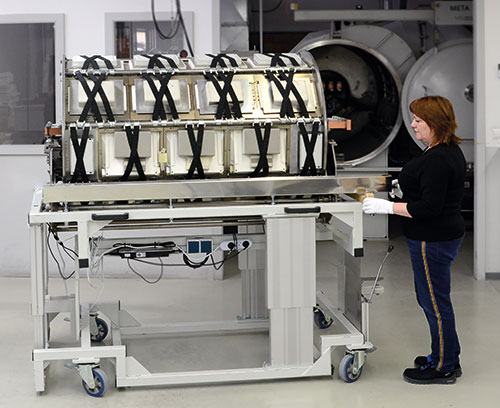

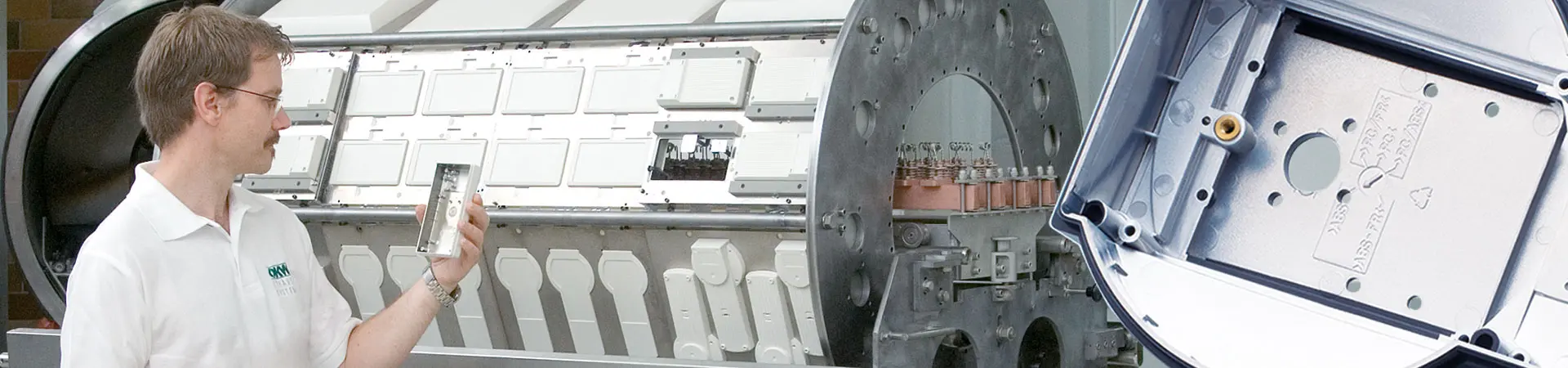

Покрытие наносится в условиях вакуума. Чистый (99.99%) алюминий испаряется за короткий промежуток времени и оседает на пластмассовой поверхности. Толщина нанесенного слоя составляет ок. 2,5 мкм. Алюминиевое покрытие характеризуется хорошей адгезией. Для улучшения экранирующего эффекта слой алюминия может быть увеличен по запросу.

Сертификат соответствия UL 746C / ALVACOAT®*

У нас есть сертификат соответствия UL 746C для следующих материалов стандартных цветов OKW:

  • Cycolac S157
  • Rotec ABS 1001 FR/E
  • Rotec ABS 3001
  • Terluran GP-22
  • Novodur P2H-AT
  • Lexan 141R(f2)
  • Durethan BKV15H2.0+
  • Luran KR2867 CWU
  • Romiloy ASA/PC 8170

Текущая информация доступна на www.ul.com, в списке онлайновых сертификатов под номером E257055.
Скачка сертификата: Информация > Скачка

*ALVACOAT® - зарегистрированная товарная марка компании OKW Gehäusesysteme GmbH - означает процесс, используемый компанией OKW для нанесения покрытия на пластмассовые детали из стандартных материалов, сертифицированных в соответствии с UL 746C.


Примечание
Электромагнитная совместимость и пластмассовые корпуса

Непроводящие материалы (например, АБС или поликарбонат), из которых изготовлены пластиковые корпуса, превосходят металлы в смысле защиты электронного оборудования от случайного электрического контакта. Эти материалы выступают в качестве изоляционных.

В то же время, пластиковые корпуса без принятия дополнительных мер являются плохой защитой от вредного электромагнитного воздействия, как вызываемого оборудованием, так и действующего на оборудование.

Основные источники вредного ЭМ воздействия (по диапазонам):

  • на низких частотах < 100 МГц
    наводки по цепям питания
  • на средних частотах 30-300 MHz
    излучение кабелей (кабель выступает в роли антенны)
  • на высоких частотах > 300 MHz
    вредное ЭМ излучение, проникающее через материал и отверстия

Для соответствия предписаниям и стандартам EC необходимо принимать дополнительные меры. Мы рекомендуем соблюдать следующие условия, являющиеся максимально экономичными:

  • Весь прибор, включая разводку плат, должен быть сконструирован в соответствии с требованиями ЭМ совместимости. Кроме всего прочего, необходимо минимизировать наводки по цепям питания и ЭМ излучение кабелей.
  • Экранирование чувствительных компонентов и потенциальных источников вредного излучения.
  • Минимизация проникновения вредного ЭМ излучения через отверстия.
  • Увеличение экранирующего действия корпуса.

Ещё о составляющих частях ЭМ-совместимости

Так как практически в каждом корпусе есть отверстия (например, для установки разъёмов и кабельных вводов), которые снижают экранирующий эффект, важно соблюдать следующие рекомендации:
  • Кабельные вводы
    Необходимость использования адекватных кабельных вводов обусловлена требованиями сохранения класса пылевлагозащиты корпуса и уменьшения излучения кабелей.
  • Обеспечение надежного контакта
    Для наших пластиковых корпусов с алюминиевой металлизацией мы предлагаем посеребренные с включениями меди силиконовые уплотнительные прокладки.

Следует учитывать, что использование сопутствующих изделий (аксессуаров) может нарушить класс пылевлагозащиты корпуса и вызвать коррозию. Поэтому перед установкой аксессуаров мы рекомендуем предварительно проконсультироваться у производителя.

По запросу: нанесение покрытия для других материалов.

  • Фотогалерея
  • Видео

ЭМ-совместимые изделия

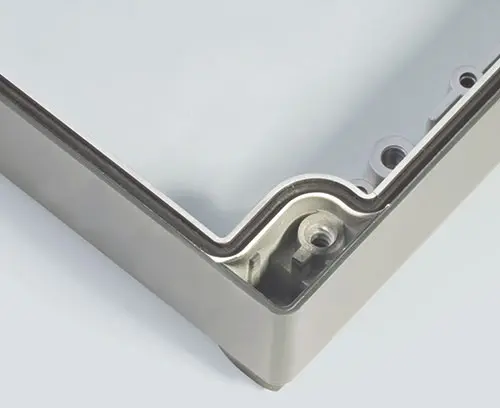

Кроме нанесения алюминиевого покрытия на пластмассовые корпуса мы можем поставлять проводящие прокладки индивидуального размера, от ø 1,5 мм до ø 3 мм.

Обращайтесь с вопросами - мы с удовольствием вам поможем.
