B5403307

SLIM-CASE M, исп. III

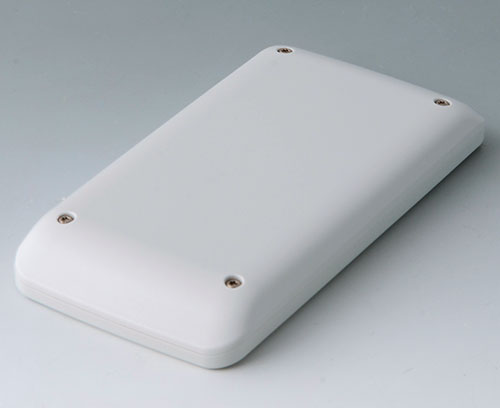

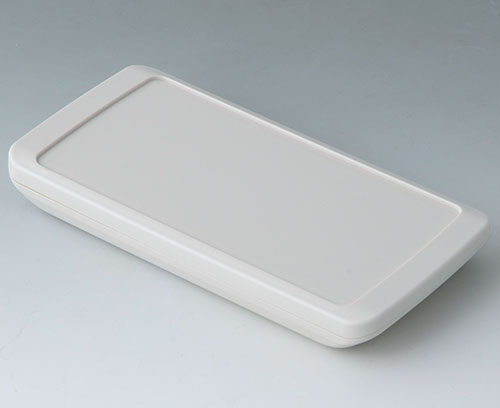

Корпус, состоящий из двух частей, с плоской формой, с обширной рабочей областью 4'' (10 см). Корпус имеет скруглённые контуры и комфортен в удержании и эксплуатации. Углублённая область на рабочей поверхности для использования с прозрачной лицевой панелью (поставляется отдельно) или для размещения плёночной клавиатуры. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется уплотнительная прокладка, обеспечивающая степень защиты IP65.

Исполнение

С углублённой областью 1,6 мм

Комплект поставки

Верхняя и нижняя части, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B5403307

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

B5503039 Уплотнительная прокладка M

B5503039

Уплотнительная прокладка M Для повышения степени защиты корпусов SLIM-CASE M без промежуточного кольца из ТПЭ (исп. I-III).

Комплект поставки 1 уплотнительная прокладка

B5503039

Уплотнительная прокладка M
изделие добавлено в вашу корзину

черный
B5503201 Прозрачная лицевая панель M

B5503201

Прозрачная лицевая панель M Прозрачная лицевая панель для защиты дисплея. Форма панели совпадает с углублённой областью на лицевой стороне корпуса. Подходит для корпусов SLIM-CASE M с углублённой областью 1,6 мм (исп. III и VI). При установке панели с помощью самоклеящейся плёнки (поставляется отдельно).
По запросу с тыльной стороны наносится обрамление для закрывания поверхности вне области дисплея и для маскировки области приклеивания.

Комплект поставки 1 лицевая панель

B5503201

Прозрачная лицевая панель M
изделие добавлено в вашу корзину

прозрачный
125,3x63,5x1,3mm
B5503300 Самоклеящаяся плёнка M

B5503300

Самоклеящаяся плёнка M Для установки лицевой панели на верхнюю часть корпуса.

Комплект поставки 1 самоклеящаяся плёнка

B5503300

Самоклеящаяся плёнка M
изделие добавлено в вашу корзину

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину

Виды доработки для B5403307

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: уплотнительная прокладка,
Цвет
белый RAL 9002
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
148 mm
Ширина
74 mm
Высота
19 mm
Длина платы, в основании
126 mm
Ширина платы, в основании
64 mm
Длина платы, в верхней части
130 mm
Ширина платы, в верхней части
64 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
63 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
