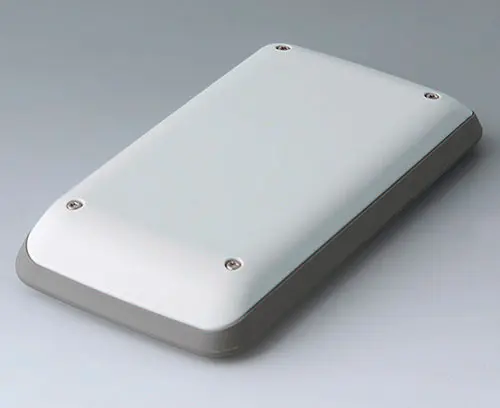

B5403117 SLIM-CASE M, исп. IV

B5403117

SLIM-CASE M, исп. IV

Компактный ручной корпус, состоящий из трёх частей (включая промежуточное кольцо из ТПЭ), с обширной рабочей областью 4'' (10 см). Удобство удержания благодаря скруглённым контурам и промежуточному кольцу из ТПЭ, которое также служит для защиты от ударов и в качестве уплотнительной прокладки, обеспечивая степень защиты IP54. Плоская рабочая поверхность позволяет размещать плёночную клавиатуру, наклейку или различные элементы управления/визуализации. Монтажные бобышки для крепления плат в верхней и нижней части.

Замечание
Для корпусов данной серии варианты доработки, указанные во вкладке "Услуги по доработке", применимы только к верхней и нижней частям корпуса. Доработка промежуточного кольца не выполняется.

Исполнение

С промежуточным кольцом из ТПЭ, без углублённой области

Комплект поставки

Верхняя и нижняя части, промежуточное кольцо из ТПЭ, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину
нержавеющая сталь
A0399T08 Отвёртка Torx T8

A0399T08

Отвёртка Torx T8 Отвёртка Torx T8 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T08

Отвёртка Torx T8
изделие добавлено в вашу корзину

Виды доработки для B5403117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
ACA+ПК (UL 94 V-0)
Основание и крышка
СЭБС (ТПЭ)
Промежуточное кольцо
Степень защиты
Цвет
Основание и крышка белый RAL 9002,
Промежуточное кольцо вулкан
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
148 mm
Ширина
74 mm
Высота
22 mm
Длина платы, в основании
126 mm
Ширина платы, в основании
64 mm
Длина платы, в верхней части
130 mm
Ширина платы, в верхней части
64 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
84 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
