B5403217

SLIM-CASE M, исп. V

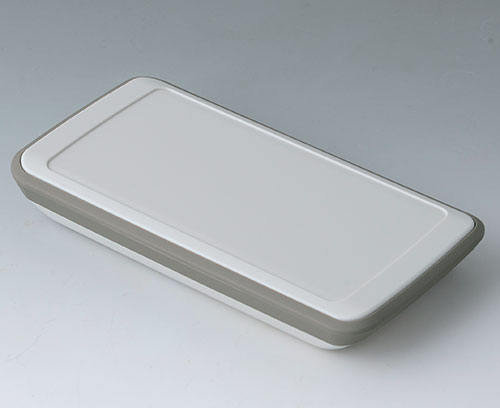

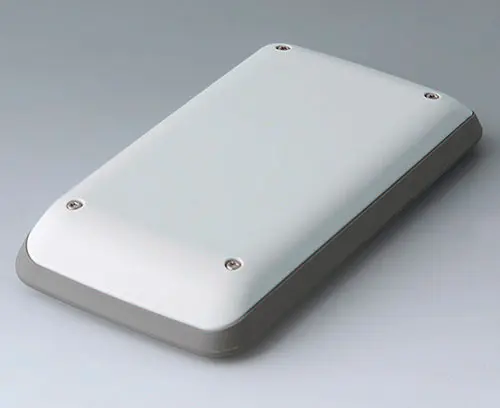

Компактный ручной корпус, состоящий из трёх частей (включая промежуточное кольцо из ТПЭ), с обширной рабочей областью 4'' (10 см). Удобство удержания благодаря скруглённым контурам и промежуточному кольцу из ТПЭ, которое также служит для защиты от ударов и в качестве уплотнительной прокладки, обеспечивая степень защиты IP54. Углублённая область на рабочей поверхности для размещения декоративной наклейки. Монтажные бобышки для крепления плат в верхней и нижней части.

Замечание
Для корпусов данной серии варианты доработки, указанные во вкладке "Услуги по доработке", применимы только к верхней и нижней частям корпуса. Доработка промежуточного кольца не выполняется.

Исполнение

С промежуточным кольцом из ТПЭ, с углублённой областью 1 мм

Комплект поставки

Верхняя и нижняя части, промежуточное кольцо из ТПЭ, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B5403217

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину

Виды доработки для B5403217

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Основание и крышка

Промежуточное кольцо
Степень защиты
Цвет
Основание и крышка белый RAL 9002,
Промежуточное кольцо вулкан
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
148 mm
Ширина
74 mm
Высота
22 mm
Длина платы, в основании
126 mm
Ширина платы, в основании
64 mm
Длина платы, в верхней части
130 mm
Ширина платы, в верхней части
64 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
83 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
