A9506117 Набор для настенного монтажа

A9506117

Набор для настенного монтажа

Универсальный набор для настенного монтажа, подходящий для небольших пластмассовых корпусов с плоской поверхностью.

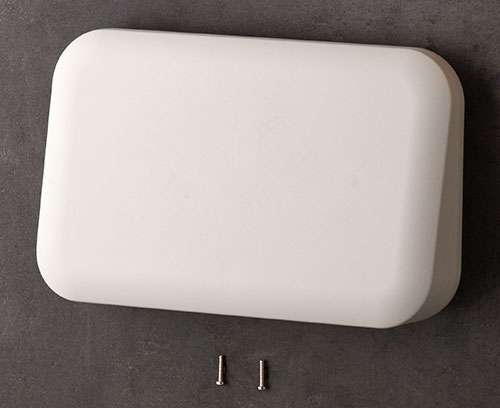

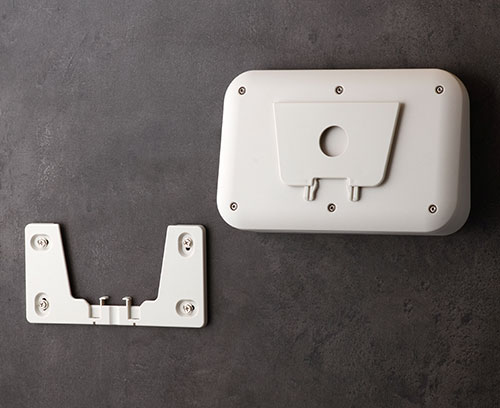

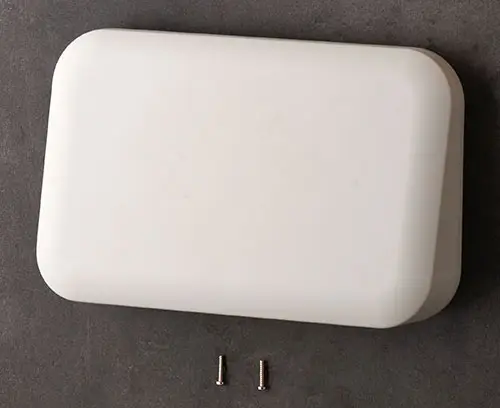

Адаптер (106 x 75 мм) прикрепляется к задней поверхности корпуса четырьмя винтами (для этого нужны 4 отверстия ø 3,5 мм). После этого корпус с адаптером просто надевается на настенный держатель. Возможна дополнительная фиксация (от несанкционированного съёма) с помощью двух винтов.

Комплект поставки

1 адаптер, 1 настенный держатель, 4 винта, 2 ограничительных винта

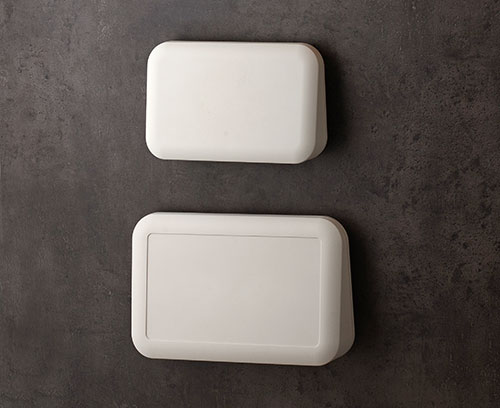

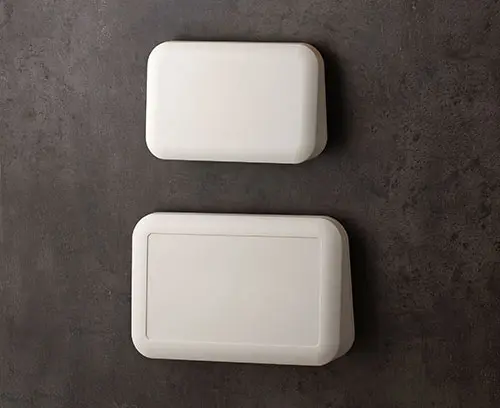

  • Для использования с
  • Услуги по доработке
A9461107 EVOTEC 200, исп. I

A9461107

EVOTEC 200, исп. I Корпус, состоящий из двух частей, с горизонтально расположенной верхней поверхностью. Прочная конструкция на основе соединения "шпунт-паз". Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.

Исполнение С горизонтально расположенной верхней поверхностью

Комплект поставки Верхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)

близко

A9461107

EVOTEC 200, исп. I ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
200x124x45mm
IP 65 opt., IP 40
A9465107 EVOTEC 200, исп. II

A9465107

EVOTEC 200, исп. II Корпус, состоящий из двух частей, с наклоном верхней поверхности 12°. Прочная конструкция на основе соединения "шпунт-паз". Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.

Исполнение Пультового типа, без углублённой области

Комплект поставки Верхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)

близко

A9465107

EVOTEC 200, исп. II ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
200x124x45mm
IP 65 opt., IP 40
A9466107 EVOTEC 200, исп. III

A9466107

EVOTEC 200, исп. III Корпус, состоящий из двух частей, с наклоном верхней поверхности 12°. Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки. Прочная конструкция. Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.

Исполнение Пультового типа, с углублённой областью 1 мм

Комплект поставки Верхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)

близко

A9466107

EVOTEC 200, исп. III ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
200x124x45mm
IP 65 opt., IP 40
A9481107 EVOTEC 250, исп. I

A9481107

EVOTEC 250, исп. I Корпус, состоящий из двух частей, с горизонтально расположенной верхней поверхностью. Прочная конструкция на основе соединения "шпунт-паз". Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.

Исполнение С горизонтально расположенной верхней поверхностью

Комплект поставки Верхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)

близко

A9481107

EVOTEC 250, исп. I ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
250x155x54mm
IP 65 opt., IP 40
A9485107 EVOTEC 250, исп. II

A9485107

EVOTEC 250, исп. II Корпус, состоящий из двух частей, с наклоном верхней поверхности 12°. Прочная конструкция на основе соединения "шпунт-паз". Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.

Исполнение Пультового типа, без углублённой области

Комплект поставки Верхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)

близко

A9485107

EVOTEC 250, исп. II ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
250x155x54mm
IP 65 opt., IP 40
A9486107 EVOTEC 250, исп. III

A9486107

EVOTEC 250, исп. III Корпус, состоящий из двух частей, с наклоном верхней поверхности 12°. Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки. Прочная конструкция. Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.

Исполнение Пультового типа, с углублённой областью 1 мм

Комплект поставки Верхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)

близко

A9486107

EVOTEC 250, исп. III ACA+ПК-ФP (UL 94 V-0)
белый RAL 9002
250x155x54mm
IP 65 opt., IP 40

Виды доработки для A9506117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи / информация
Цвет
белый RAL 9002
Пожалуйста, замеряйте размеры на реальных образцах, так как могут быть отклонения, связанные с технологией литья.

PDF-описание
