A9481107 EVOTEC 250, исп. I
Кнопки быстрого перехода

A9481107

EVOTEC 250, исп. I

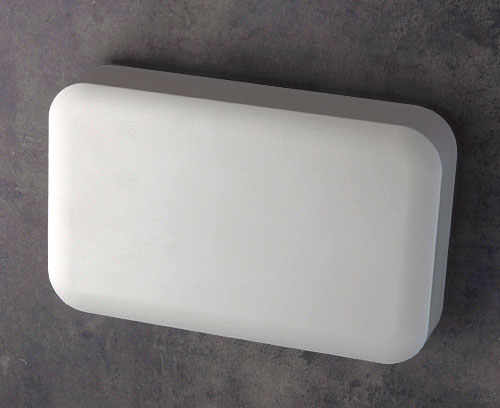

Корпус, состоящий из двух частей, с горизонтально расположенной верхней поверхностью. Прочная конструкция на основе соединения "шпунт-паз". Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.

Исполнение

С горизонтально расположенной верхней поверхностью

Комплект поставки

Верхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для A9481107

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

A9508030 Уплотнительная прокладка 250

A9508030

Уплотнительная прокладка 250 Для увеличения степени защиты корпуса. Устанавливается в паз нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

A9508030

Уплотнительная прокладка 250
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

A9325018 Pole/mast mounting bracket

A9325018

Pole/mast mounting bracket

For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.

Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.

Комплект поставки 1 pole/mast mounting bracket

A9325018

Pole/mast mounting bracket
изделие добавлено в вашу корзину

тёмно-серый RAL 7016
100x100x20mm
A9506117 Набор для настенного монтажа

A9506117

Набор для настенного монтажа Универсальный набор для настенного монтажа, подходящий для небольших пластмассовых корпусов с плоской поверхностью.
Адаптер (106 x 75 мм) прикрепляется к задней поверхности корпуса четырьмя винтами (для этого нужны 4 отверстия ø 3,5 мм). После этого корпус с адаптером просто надевается на настенный держатель. Возможна дополнительная фиксация (от несанкционированного съёма) с помощью двух винтов.

Комплект поставки 1 адаптер, 1 настенный держатель, 4 винта, 2 ограничительных винта

A9506117

Набор для настенного монтажа
изделие добавлено в вашу корзину

белый RAL 9002

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину

Виды доработки для A9481107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: уплотнительная прокладка,
Цвет
белый RAL 9002
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
250 mm
Ширина
155 mm
Высота
54 mm
Длина платы, в основании
240 mm
Ширина платы, в основании
100 mm
Длина платы, в верхней части
240 mm
Ширина платы, в верхней части
100 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
350 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9481107 and don't forget to request a quotation!
