A9486107

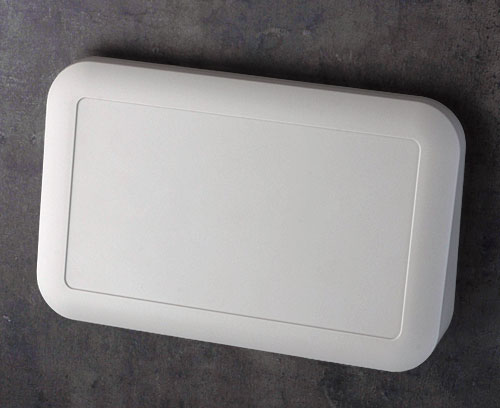

EVOTEC 250, исп. III
Корпус, состоящий из двух частей, с наклоном верхней поверхности 12°. Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки. Прочная конструкция. Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.
ИсполнениеПультового типа, с углублённой областью 1 мм
Комплект поставкиВерхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)
Сгенерировать вашу спецификацию в формате PDF для A9486107
Выберите те пункты, которые вы хотите включить в PDF.
Аксессуары - для защиты
A9508030
Комплект поставки 1 уплотнительная прокладка
A9508030
Уплотнительная прокладка 250Аксессуары - для настенного монтажа / для подвеса
A9325018
For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.
Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.
Комплект поставки 1 pole/mast mounting bracket
A9325018
Pole/mast mounting bracketтёмно-серый RAL 7016
100x100x20mm
A9506117
Адаптер (106 x 75 мм) прикрепляется к задней поверхности корпуса четырьмя винтами (для этого нужны 4 отверстия ø 3,5 мм). После этого корпус с адаптером просто надевается на настенный держатель. Возможна дополнительная фиксация (от несанкционированного съёма) с помощью двух винтов.
Комплект поставки 1 адаптер, 1 настенный держатель, 4 винта, 2 ограничительных винта
A9506117
Набор для настенного монтажабелый RAL 9002
Аксессуары - для сборки
A0305031
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)
A0325060
Комплект поставки 1 шуруп
A0325060
Шуруп 2,5 x 6 мм (T8)Необходимые аксессуары: уплотнительная прокладка,
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 189 KB
- Чертёж в формате DWG 775 KB
- Чертёж в формате DXF 1 391 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 675 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00021627.x_t 5 458 KB
- 00021627.STEP 13 609 KB
- 00021627.SAT 13 620 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9486107 and don't forget to request a quotation!
