A9466107

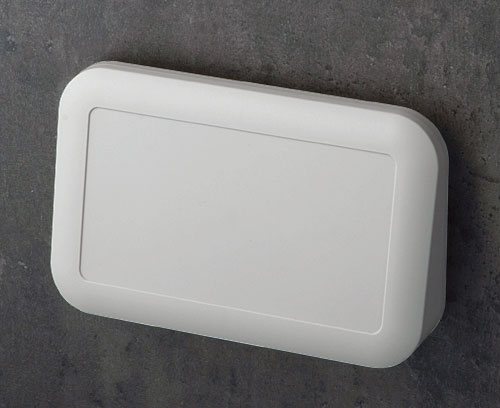

EVOTEC 200, исп. III
Корпус, состоящий из двух частей, с наклоном верхней поверхности 12°. Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки. Прочная конструкция. Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части. Отдельно поставляется настенный держатель.
ИсполнениеПультового типа, с углублённой областью 1 мм
Комплект поставкиВерхняя и нижняя части, сборочный крепёж (вкл. 6 самоклеящихся резиновых ножек)
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9466107
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для защиты
A9506030
Уплотнительная прокладка 200
Для увеличения степени защиты корпуса. Устанавливается в паз нижней части корпуса.
Комплект поставки 1 уплотнительная прокладка
A9506030
Уплотнительная прокладка 200изделие добавлено в вашу корзину
Аксессуары - для настенного монтажа / для подвеса
A9325018
Pole/mast mounting bracket
For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.
Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.
Комплект поставки 1 pole/mast mounting bracket
A9325018
Pole/mast mounting bracketизделие добавлено в вашу корзину
тёмно-серый RAL 7016
100x100x20mm
A9506117
Набор для настенного монтажа
Универсальный набор для настенного монтажа, подходящий для небольших пластмассовых корпусов с плоской поверхностью.
Адаптер (106 x 75 мм) прикрепляется к задней поверхности корпуса четырьмя винтами (для этого нужны 4 отверстия ø 3,5 мм). После этого корпус с адаптером просто надевается на настенный держатель. Возможна дополнительная фиксация (от несанкционированного съёма) с помощью двух винтов.
Адаптер (106 x 75 мм) прикрепляется к задней поверхности корпуса четырьмя винтами (для этого нужны 4 отверстия ø 3,5 мм). После этого корпус с адаптером просто надевается на настенный держатель. Возможна дополнительная фиксация (от несанкционированного съёма) с помощью двух винтов.
Комплект поставки 1 адаптер, 1 настенный держатель, 4 винта, 2 ограничительных винта
A9506117
Набор для настенного монтажаизделие добавлено в вашу корзину
белый RAL 9002
Аксессуары - для сборки
A0305031
Шуруп 2,5 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)изделие добавлено в вашу корзину
A0325060
Шуруп 2,5 x 6 мм (T8)
Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0325060
Шуруп 2,5 x 6 мм (T8)изделие добавлено в вашу корзину
Виды доработки для A9466107
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: уплотнительная прокладка,
Цвет
белый RAL 9002
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
200 mm
Ширина
124 mm
Высота
45 mm
Длина платы, в основании
190 mm
Ширина платы, в основании
80 mm
Длина платы, в верхней части
190 mm
Ширина платы, в верхней части
80 mm
Длина плёночной клавиатуры
160,2 mm
Ширина плёночной клавиатуры
87,8 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 239 KB
- Чертёж в формате DWG 518 KB
- Чертёж в формате DXF 1 809 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 702 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00021054.x_t 5 756 KB
- 00021054.step 14 164 KB
- 00021054.sat 14 121 KB
Масса/1 шт.
207 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
