A9408346
SHELL-TYPE CASE V 155, исп. IV
Корпус, состоящий из двух частей, открытый спереди (для установки лицевой панели). Направляющие и монтажные бобышки для монтажа плат в верхней и нижней частях корпуса. Лицевая панель поставляется отдельно.
ИсполнениеC батарейным отсеком под 1 батарейку 9 В или 2 батарейки АА
Комплект поставкиBерхняя и нижняя части корпуса, крышка батарейного отсека, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9408346
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые аксессуары
A9108123

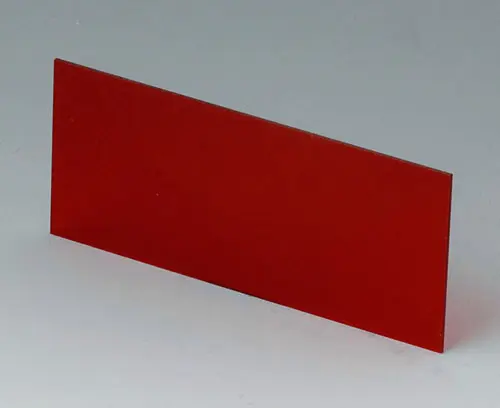

Лицевая / задняя панель V, O 155
Лицевая панель для корпусов A9408340, A9408343, A9408346 и A9408648.
Комплект поставки 1 панель
A9108123
Лицевая / задняя панель V, O 155изделие добавлено в вашу корзину
прозр. красная
81,9x35,6x1mm
A9109121
Лицевая / задняя панель V, O 155
Лицевая панель для корпусов A9408340, A9408343, A9408346 и A9408648.
Комплект поставки 1 панель
A9109121
Лицевая / задняя панель V, O 155изделие добавлено в вашу корзину

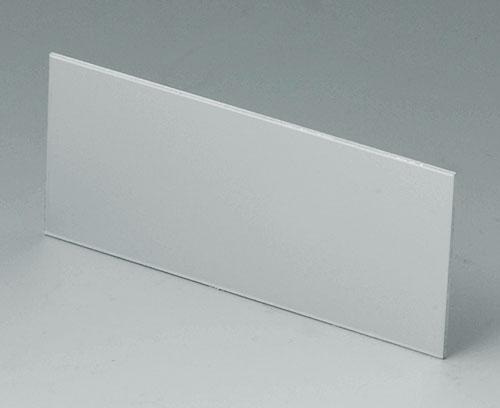

матово-анодированный
81,9x35,6x1mm
Аксессуары - для батареек
A9160003
Контактная колодка, 1 x 9 B
С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 Bизделие добавлено в вашу корзину
A9190014

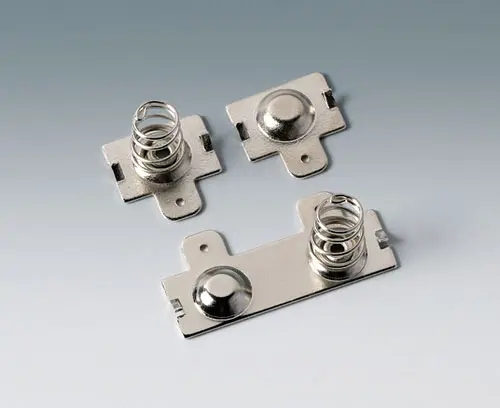

Набор батарейных контактов, 2 х АА
Для подключения 2 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.
Комплект поставки 1 двойной левосторонний контакт, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»
A9190014
Набор батарейных контактов, 2 х ААизделие добавлено в вашу корзину
никелированный
A9250250
Батарейная прокладка
Самоклеящаяся прокладка предназначена для фиксации батарей АА в отсеках, спроектированных под плоскую батарейку 9 В типа “Крона”.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Комплект поставки 1 шт.
A9250250
Батарейная прокладкаизделие добавлено в вашу корзину
50x25x4mm
Аксессуары - для защиты
A9108120

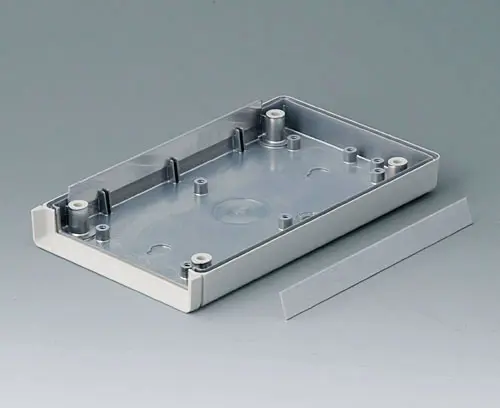

Контактные полоски V, O, G 155
Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).
Комплект поставки 1 контактная полоска
A9108120
Контактные полоски V, O, G 155изделие добавлено в вашу корзину
Аксессуары - для ношения
A9100002
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.
Комплект поставки 1 ушко
A9100002
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9210290
Резиновые ножки 9,5 x 3,8 мм
Самоклеящиеся резиновые ножки для предотвращения проскальзывания.
Комплект поставки 2 резиновых ножки
A9210290
Резиновые ножки 9,5 x 3,8 ммизделие добавлено в вашу корзину
Виды доработки для A9408346
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Ширина
95 mm
Глубина
158 mm
Высота
45 mm
Длина платы, в основании
113 mm
Ширина платы, в основании
77 mm
Длина платы, в верхней части
142 mm
Ширина платы, в верхней части
77 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 278 KB
- Чертёж в формате DWG 733 KB
- Чертёж в формате DXF 2 678 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 1 408 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008491.x_t 4 391 KB
- 00008491.STEP 12 235 KB
- 00008491.SAT 11 384 KB
Масса/1 шт.
152 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9408346 and don't forget to request a quotation!
