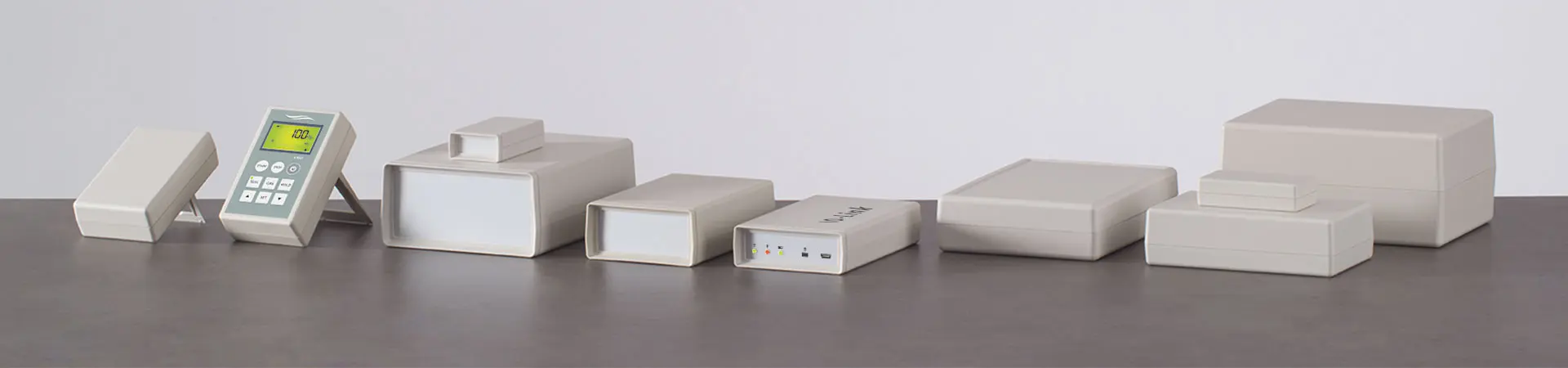

Shell-Type Case

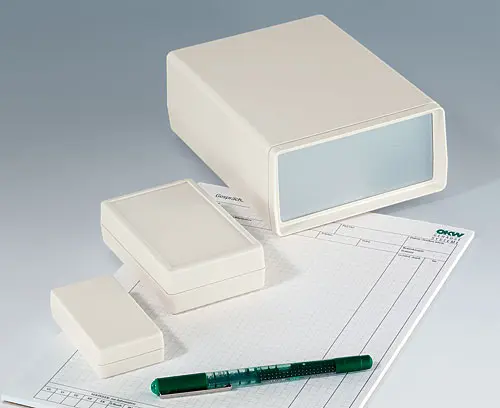

Универсальные Приборные Корпуса

Размеры и типы корпусов в линейке SHELL-TYPE CASE исключительно разнообразны. Просто выберите исполнение, наиболее отвечающее Вашим требованиям!

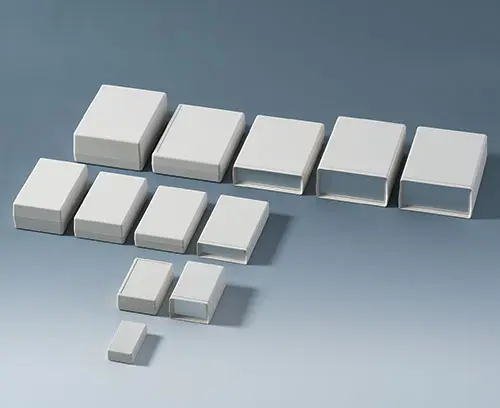

  • 51 исполнение по 3 типам:

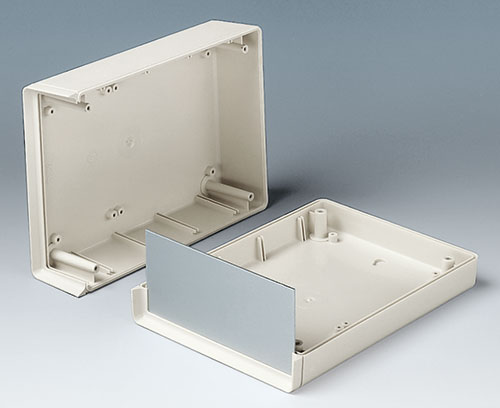

  • тип V – с одной открытой стороной для установки лицевой панели (аксессуары)

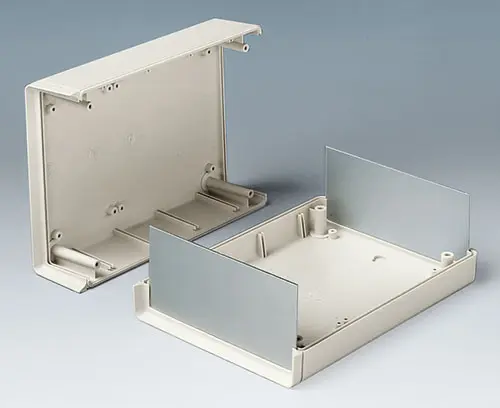

  • тип O – с двумя открытыми сторонами для установки панелей (аксессуары)

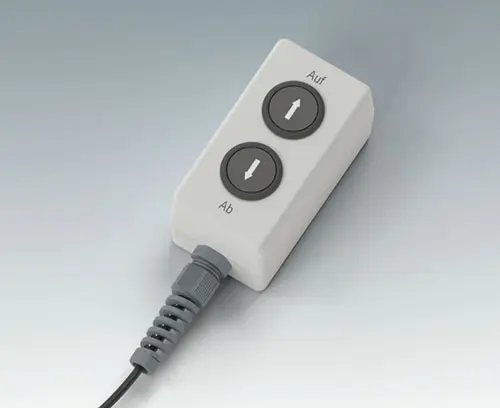

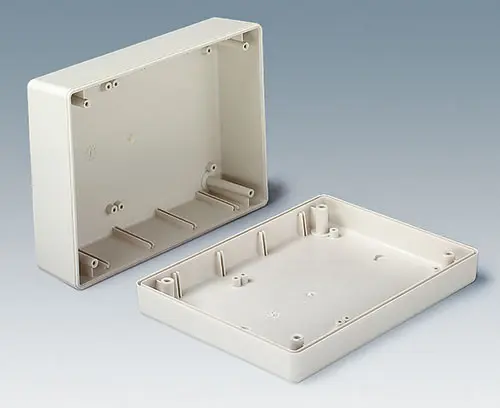

  • тип G – закрытый

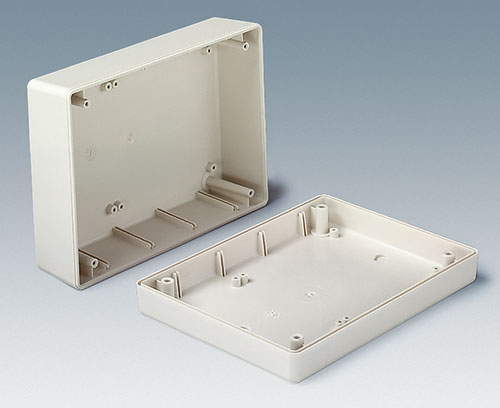

  • прочная конструкция на основе соединения «шпунт-паз»
  • вертикальные направляющие для размещения перегородок и/или плат
  • монтажные бобышки для размещения плат

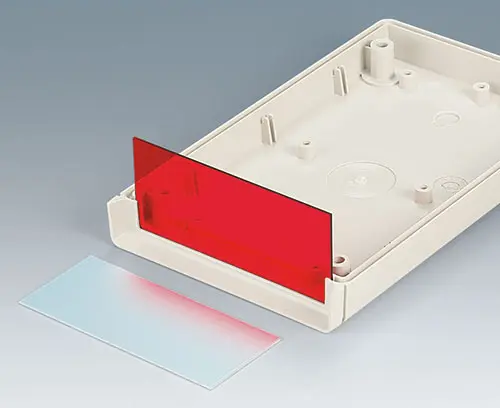

  • алюминиевые или прозрачно-красные пластмассовые передние и задние панели (аксессуары)

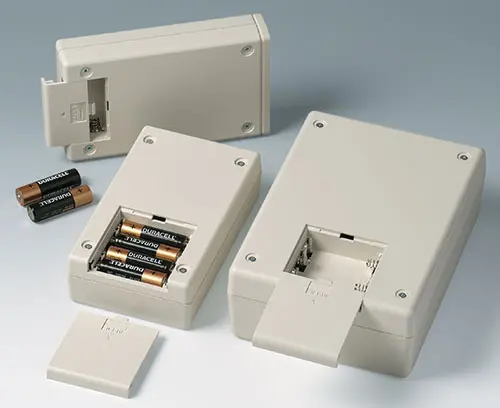

  • исполнения с батарейными отсеками 2 x AA, 4 x AA, 1 x 9 В или 2 x 9 В (типы V и G)

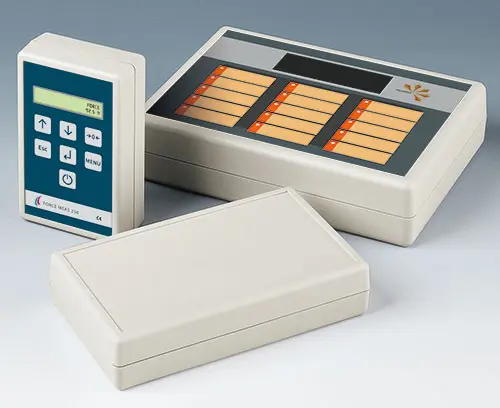

  • корпуса в закрытом исполнении (тип G) также поставляются с углублённой областью на крышке

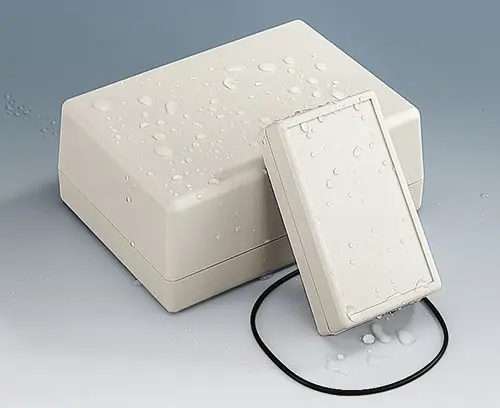

  • степень защиты IP65 для закрытых корпусов (тип G) без батарейного отсека при использовании уплотнительных прокладок (аксессуары)

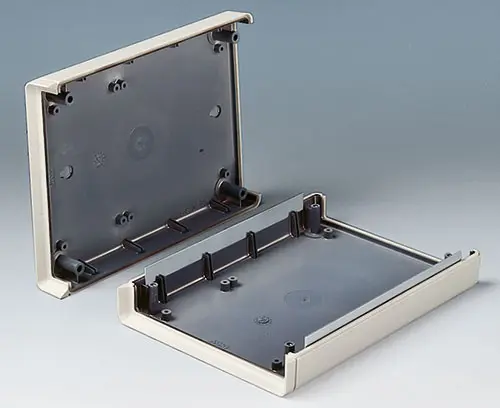

  • ЭМС: по запросу выполняется нанесение алюминиевого напыления на внутренних поверхностях; алюминиевые контактные полоски (аксессуары) обеспечивают дополнительную проводимость между нижней и верхней частями корпуса с металлизацией

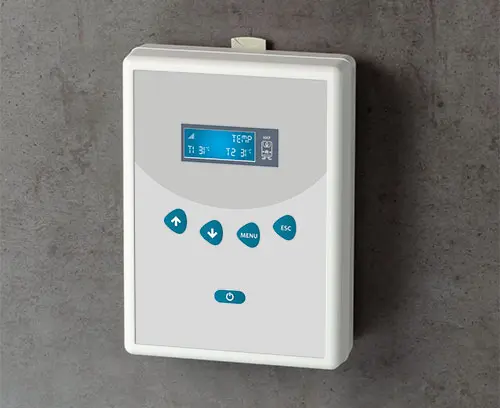

  • ушки для настенного монтажа и настенный держатель (аксессуары)

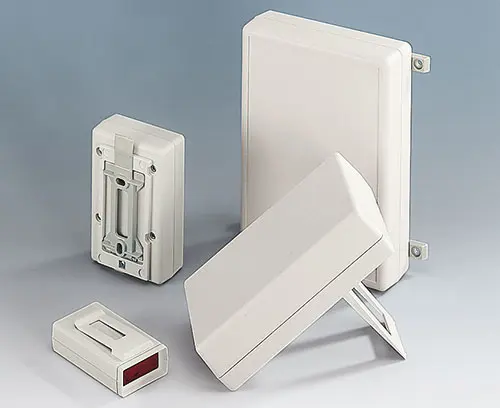

  • дополнительная функциональность за счет универсальных аксессуаров
Экспорт в PDF

Применения

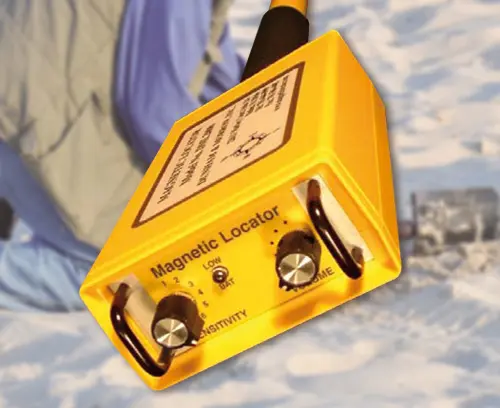

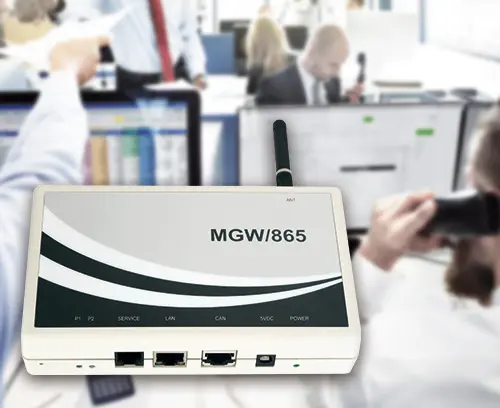

Контрольно-измерительная аппаратура. Медицинская, оздоровительная и лабораторная техника. Периферийные и интерфейсные устройства, распределительные коробки и т. д.

Выберите ниже нужное исполнение (нужный размер) или просмотрите полный список изделий серии

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A9100001 Ушко для шнурка

A9100001

Ушко для шнурка Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 3 мм, диаметр монтажного отверстия ø 4 мм.

Комплект поставки 1 ушко

A9100001

Ушко для шнурка
изделие добавлено в вашу корзину

вулкан
A9100002 Ушко для шнурка

A9100002

Ушко для шнурка Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.

Комплект поставки 1 ушко

A9100002

Ушко для шнурка
изделие добавлено в вашу корзину

вулкан
A9104073 Контактные полоски V, G 85

A9104073

Контактные полоски V, G 85 Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).

Комплект поставки 1 контактная полоска

A9104073

Контактные полоски V, G 85
изделие добавлено в вашу корзину
A9104111 Лицевая / задняя панель V 85

A9104111

Лицевая / задняя панель V 85 Лицевая панель для корпуса A9404333.

Комплект поставки 1 панель

A9104111

Лицевая / задняя панель V 85
изделие добавлено в вашу корзину

матово-анодированный
36x14,6x1mm
A9104113 Лицевая / задняя панель V 85

A9104113

Лицевая / задняя панель V 85 Лицевая панель для корпуса A9404333.

Комплект поставки 1 панель

A9104113

Лицевая / задняя панель V 85
изделие добавлено в вашу корзину

прозр. красная
36x14,6x1mm
A9104250 Набор уплотнительных прокладок G 85

A9104250

Набор уплотнительных прокладок G 85 1 уплотнительная прокладка для соединения верхней и нижней части и 4 круглые прокладки для сборочных винтов

Комплект поставки 1 большая прокладка, 4 круглые прокладки

A9104250

Набор уплотнительных прокладок G 85
изделие добавлено в вашу корзину
A9106095 Контактные полоски V, G 110

A9106095

Контактные полоски V, G 110 Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).

Комплект поставки 1 контактная полоска

A9106095

Контактные полоски V, G 110
изделие добавлено в вашу корзину
A9106113 Лицевая / задняя панель V 110

A9106113

Лицевая / задняя панель V 110 Лицевая панель для корпусов A9406333 и A9406334.

Комплект поставки 1 панель

A9106113

Лицевая / задняя панель V 110
изделие добавлено в вашу корзину

прозр. красная
59,3x25x1mm
A9106123 Лицевая / задняя панель V 110

A9106123

Лицевая / задняя панель V 110 Лицевая панель для корпусов A9406343 и A9406344.

Комплект поставки 1 панель

A9106123

Лицевая / задняя панель V 110
изделие добавлено в вашу корзину

прозр. красная
59,3x37x1mm

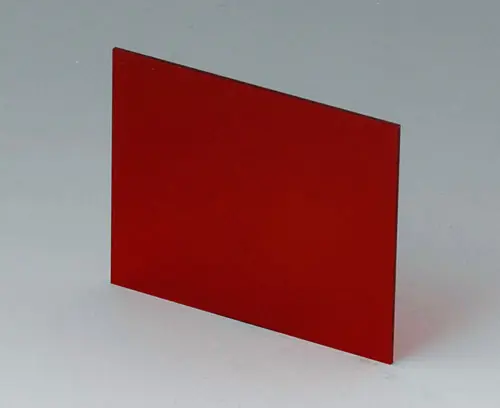

A9106223 Лицевая / задняя панель V 110

A9106223

Лицевая / задняя панель V 110 Лицевая панель для корпуса A9406443.

Комплект поставки 1 панель

A9106223

Лицевая / задняя панель V 110
изделие добавлено в вашу корзину

прозр. красная
59,3x49x1mm
A9106352 Набор уплотнительных прокладок G 110

A9106352

Набор уплотнительных прокладок G 110 1 уплотнительная прокладка для соединения верхней и нижней части и 4 круглые прокладки для сборочных винтов

Комплект поставки 1 большая прокладка, 4 круглые прокладки

A9106352

Набор уплотнительных прокладок G 110
изделие добавлено в вашу корзину
A9107111 Лицевая / задняя панель V 110

A9107111

Лицевая / задняя панель V 110 Лицевая панель для корпусов A9406333 и A9406334.

Комплект поставки 1 панель

A9107111

Лицевая / задняя панель V 110
изделие добавлено в вашу корзину

матово-анодированный
59,3x25x1mm

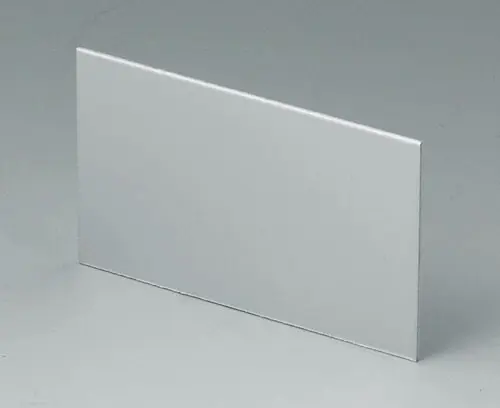

A9107121 Лицевая / задняя панель V 110

A9107121

Лицевая / задняя панель V 110 Лицевая панель для корпусов A9406343 и A9406344.

Комплект поставки 1 панель

A9107121

Лицевая / задняя панель V 110
изделие добавлено в вашу корзину

матово-анодированный
59,3x37x1mm

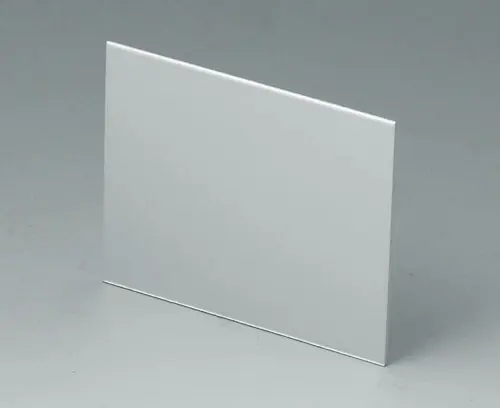

A9107221 Лицевая / задняя панель V 110

A9107221

Лицевая / задняя панель V 110 Лицевая панель для корпуса A9406443.

Комплект поставки 1 панель

A9107221

Лицевая / задняя панель V 110
изделие добавлено в вашу корзину

матово-анодированный
59,3x49x1mm
A9108113 Лицевая / задняя панель V, O 155

A9108113

Лицевая / задняя панель V, O 155 Лицевая панель для корпусов A9408330, A9408333, A9408336 и A9408638.

Комплект поставки 1 панель

A9108113

Лицевая / задняя панель V, O 155
изделие добавлено в вашу корзину

прозр. красная
81,9x23,6x1mm
A9108120 Контактные полоски V, O, G 155

A9108120

Контактные полоски V, O, G 155 Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).

Комплект поставки 1 контактная полоска

A9108120

Контактные полоски V, O, G 155
изделие добавлено в вашу корзину
A9108123 Лицевая / задняя панель V, O 155

A9108123

Лицевая / задняя панель V, O 155 Лицевая панель для корпусов A9408340, A9408343, A9408346 и A9408648.

Комплект поставки 1 панель

A9108123

Лицевая / задняя панель V, O 155
изделие добавлено в вашу корзину

прозр. красная
81,9x35,6x1mm
A9108223 Лицевая / задняя панель V, O 155

A9108223

Лицевая / задняя панель V, O 155 Лицевая панель для корпусов A9408440 и A9408443.

Комплект поставки 1 панель

A9108223

Лицевая / задняя панель V, O 155
изделие добавлено в вашу корзину

прозр. красная
81,9x47,6x1mm
A9108486 Набор уплотнительных прокладок G 155

A9108486

Набор уплотнительных прокладок G 155 1 уплотнительная прокладка для соединения верхней и нижней части и 4 круглые прокладки для сборочных винтов

Комплект поставки 1 большая прокладка, 4 круглые прокладки

A9108486

Набор уплотнительных прокладок G 155
изделие добавлено в вашу корзину
A9109111 Лицевая / задняя панель V, O 155

A9109111

Лицевая / задняя панель V, O 155 Лицевая панель для корпусов A9408330, A9408333, A9408336 и A9408638.

Комплект поставки 1 панель

A9109111

Лицевая / задняя панель V, O 155
изделие добавлено в вашу корзину

матово-анодированный
81,9x23,6x1mm
A9109121 Лицевая / задняя панель V, O 155

A9109121

Лицевая / задняя панель V, O 155 Лицевая панель для корпусов A9408340, A9408343, A9408346 и A9408648.

Комплект поставки 1 панель

A9109121

Лицевая / задняя панель V, O 155
изделие добавлено в вашу корзину

матово-анодированный
81,9x35,6x1mm
A9109221 Лицевая / задняя панель V, O 155

A9109221

Лицевая / задняя панель V, O 155 Лицевая панель для корпусов A9408440 и A9408443.

Комплект поставки 1 панель

A9109221

Лицевая / задняя панель V, O 155
изделие добавлено в вашу корзину

матово-анодированный
81,9x47,6x1mm

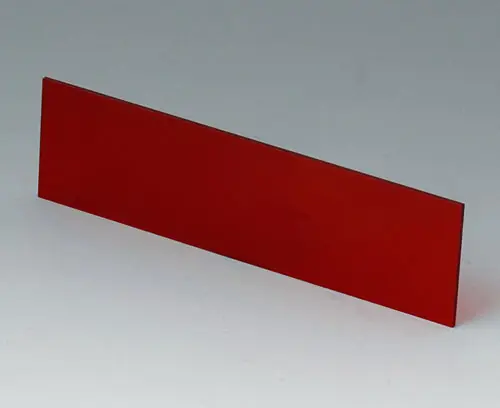

A9113113 Лицевая / задняя панель V, O 190

A9113113

Лицевая / задняя панель V, O 190 Лицевая панель для корпусов A9413330, A9413333 и A9413638.

Комплект поставки 1 панель

A9113113

Лицевая / задняя панель V, O 190
изделие добавлено в вашу корзину

прозр. красная
124,2x33,6x1,5mm
A9113123 Лицевая / задняя панель V, O 190

A9113123

Лицевая / задняя панель V, O 190 Лицевая панель для корпусов A9413340, A9413343 и A9413648.

Комплект поставки 1 панель

A9113123

Лицевая / задняя панель V, O 190
изделие добавлено в вашу корзину

прозр. красная
124,2x56,6x1,5mm
A9113150 Контактные полоски V, O, G 190

A9113150

Контактные полоски V, O, G 190 Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).

Комплект поставки 1 контактная полоска

A9113150

Контактные полоски V, O, G 190
изделие добавлено в вашу корзину
A9113223 Лицевая / задняя панель V, O 190

A9113223

Лицевая / задняя панель V, O 190 Лицевая панель для корпусов A9413440 и A9413443.

Комплект поставки 1 панель

A9113223

Лицевая / задняя панель V, O 190
изделие добавлено в вашу корзину

прозр. красная
124,2x79,6x1,5mm

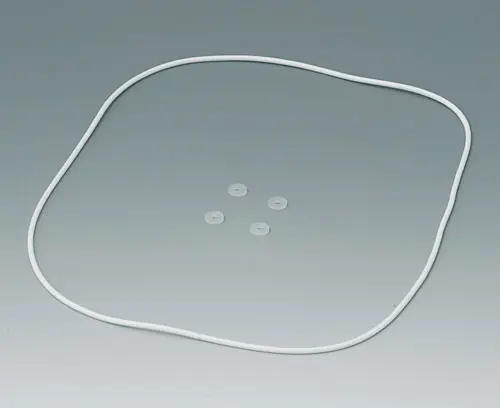

A9113630 Набор уплотнительных прокладок G 190

A9113630

Набор уплотнительных прокладок G 190 1 уплотнительная прокладка для соединения верхней и нижней части и 4 круглые прокладки для сборочных винтов

Комплект поставки 1 большая прокладка, 4 круглые прокладки

A9113630

Набор уплотнительных прокладок G 190
изделие добавлено в вашу корзину

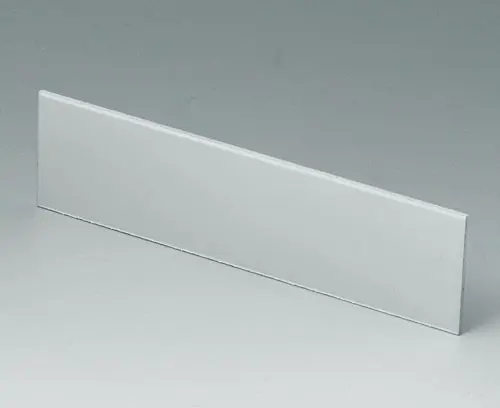

A9114111 Лицевая / задняя панель V, O 190

A9114111

Лицевая / задняя панель V, O 190 Лицевая панель для корпусов A9413330, A9413333 и A9413638.

Комплект поставки 1 панель

A9114111

Лицевая / задняя панель V, O 190
изделие добавлено в вашу корзину

матово-анодированный
124,2x33,6x1,5mm
A9114121 Лицевая / задняя панель V, O 190

A9114121

Лицевая / задняя панель V, O 190 Лицевая панель для корпусов A9413340, A9413343 и A9413648.

Комплект поставки 1 панель

A9114121

Лицевая / задняя панель V, O 190
изделие добавлено в вашу корзину

матово-анодированный
124,2x56,6x1,5mm

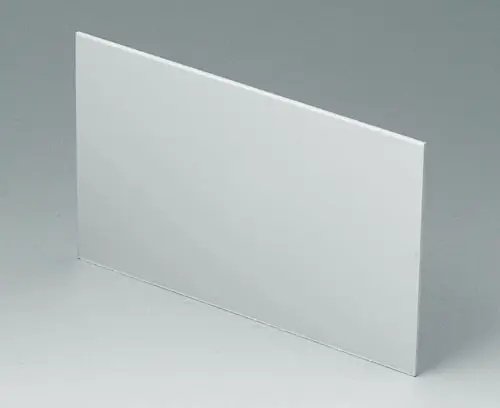

A9114221 Лицевая / задняя панель V, O 190

A9114221

Лицевая / задняя панель V, O 190 Лицевая панель для корпусов A9413440 и A9413443.

Комплект поставки 1 панель

A9114221

Лицевая / задняя панель V, O 190
изделие добавлено в вашу корзину

матово-анодированный
124,2x79,6x1,5mm
A9160003 Контактная колодка, 1 x 9 B

A9160003

Контактная колодка, 1 x 9 B С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").

Комплект поставки 1 контактная колодка

A9160003

Контактная колодка, 1 x 9 B
изделие добавлено в вашу корзину
A9172107 Напоясная/накарманная клипса

A9172107

Напоясная/накарманная клипса Универсальное крепление. Для монтажа просверлить 2 отверстия (межцентровое расстояние 20 мм, диаметры 4.2 мм).
Применимость: DATEC-POCKET-BOX L/M/S (место монтажа подготовлено), SHELL-TYPE CASES 85 и 110, FLAT-PACK CASE N 100.

Комплект поставки 1 клипса, крепеж

A9172107

Напоясная/накарманная клипса
изделие добавлено в вашу корзину

белый RAL 9002
62x30mm
A9190013 Набор батарейных контактов, 4 х АА

A9190013

Набор батарейных контактов, 4 х АА Для подключения 4 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.

Комплект поставки 1 правый двойной контакт, 2 левых двойных контакта, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»

A9190013

Набор батарейных контактов, 4 х АА
изделие добавлено в вашу корзину

никелированный
A9190014 Набор батарейных контактов, 2 х АА

A9190014

Набор батарейных контактов, 2 х АА Для подключения 2 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.

Комплект поставки 1 двойной левосторонний контакт, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»

A9190014

Набор батарейных контактов, 2 х АА
изделие добавлено в вашу корзину

никелированный
A9204108 Ушки для настенного монтажа

A9204108

Ушки для настенного монтажа Ушки для настенного монтажа корпусов SHELL-TYPE CASES 110, 155 и 190. Крепление к корпусу с помощью сборочных шурупов корпуса.

Комплект поставки 4 ушка для настенного монтажа

A9204108

Ушки для настенного монтажа
изделие добавлено в вашу корзину

тепло-серый RAL 7032
A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный
A9210290 Резиновые ножки 9,5 x 3,8 мм

A9210290

Резиновые ножки 9,5 x 3,8 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9210290

Резиновые ножки 9,5 x 3,8 мм
изделие добавлено в вашу корзину
прозрачный
A9250250 Батарейная прокладка

A9250250

Батарейная прокладка Самоклеящаяся прокладка предназначена для фиксации батарей АА в отсеках, спроектированных под плоскую батарейку 9 В типа “Крона”.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.

Комплект поставки 1 шт.

A9250250

Батарейная прокладка
изделие добавлено в вашу корзину

50x25x4mm
A9250807 Откидывающаяся подставка

A9250807

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 81 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

A9250807

Откидывающаяся подставка
изделие добавлено в вашу корзину

белый RAL 9002
A9250817 Откидывающаяся подставка

A9250817

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 43 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

A9250817

Откидывающаяся подставка
изделие добавлено в вашу корзину

белый RAL 9002
A9325018 Pole/mast mounting bracket

A9325018

Pole/mast mounting bracket

For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.

Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.

Комплект поставки 1 pole/mast mounting bracket

A9325018

Pole/mast mounting bracket
изделие добавлено в вашу корзину

тёмно-серый RAL 7016
100x100x20mm
B1350048 Набор для настенного монтажа

B1350048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 50 x 100 мм, сборочный крепеж

B1350048

Набор для настенного монтажа
изделие добавлено в вашу корзину

тепло-серый RAL 7032
B1360048 Набор для настенного монтажа

B1360048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 58 x 128 мм, сборочный крепеж

B1360048

Набор для настенного монтажа
изделие добавлено в вашу корзину

тепло-серый RAL 7032

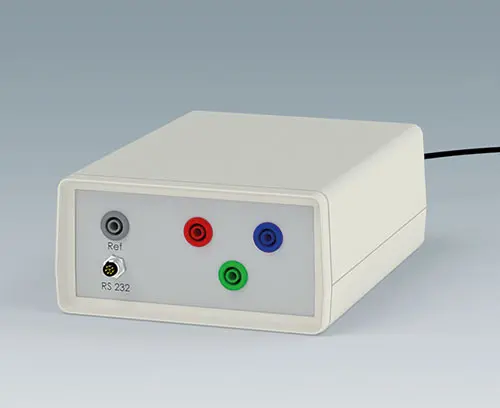

Виды доработки для Shell-Type Case

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
