Flat-Pack Case

Многоцелевые Пластмассовые Корпуса

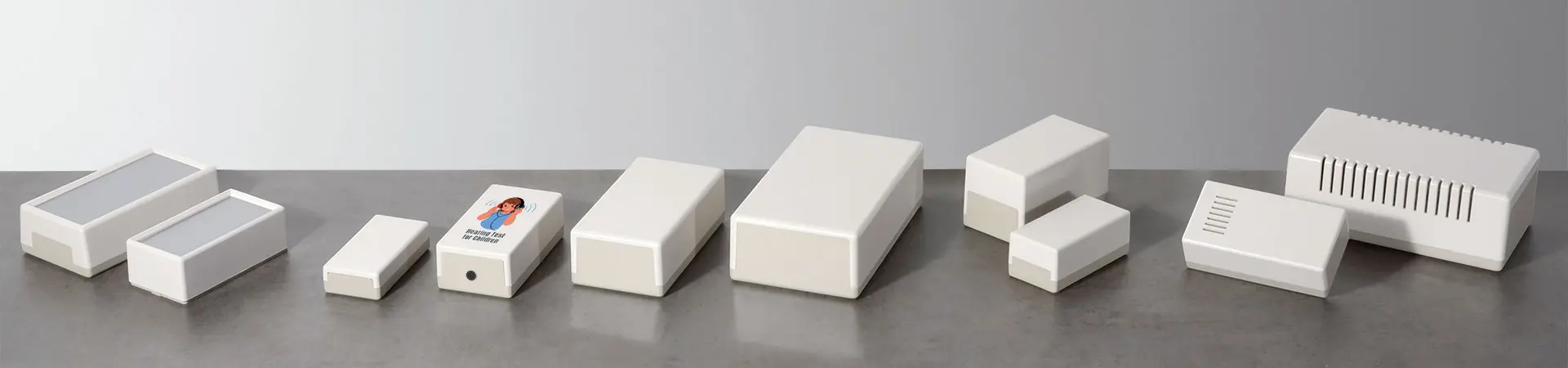

Семейство FLAT-PACK CASE – это простые и недорогие корпуса для вашей электроники.

  • широкий диапазон размеров и исполнений для настольных и настенных применений
  • прочная конструкция на основе соединения «шпунт-паз»

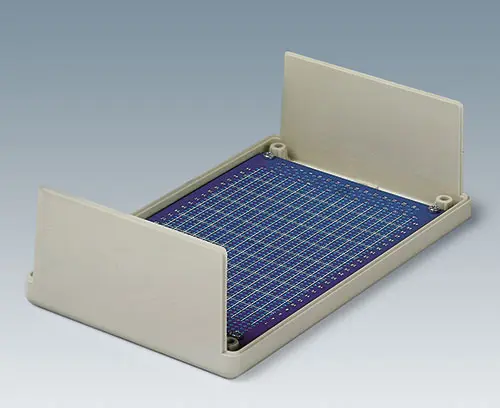

  • нижняя часть открыта с боков и поэтому очень удобна для сборочных и сервисных работ

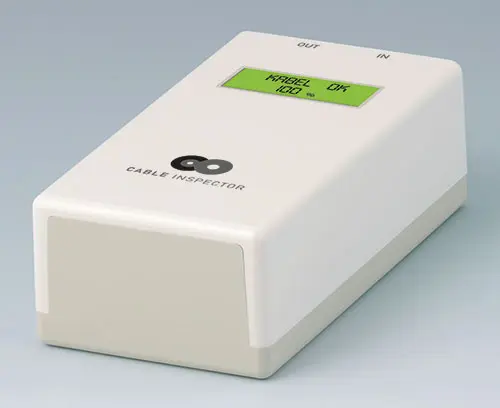

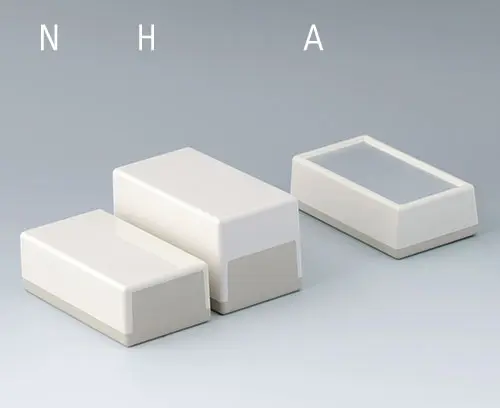

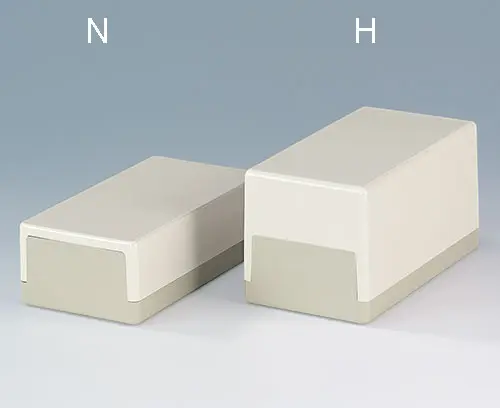

  • с низкой (N) или высокой (H) верхней частью

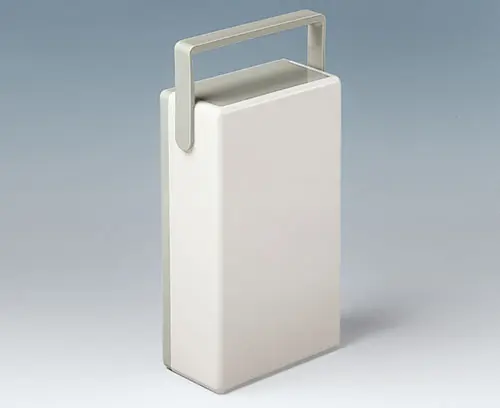

  • исполнения с рукояткой для удобного наклона или переноски

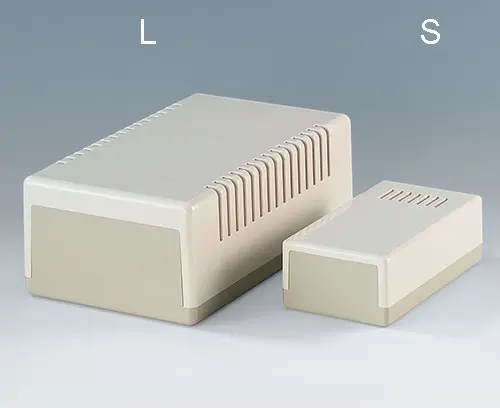

  • с вентиляционными отверстиями для компонентов, выделяющих большое количество тепла (189 L)
  • с отверстиями на верхней части для приборов с динамиком (120 S)

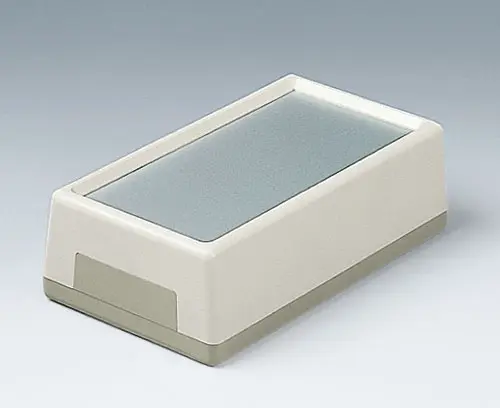

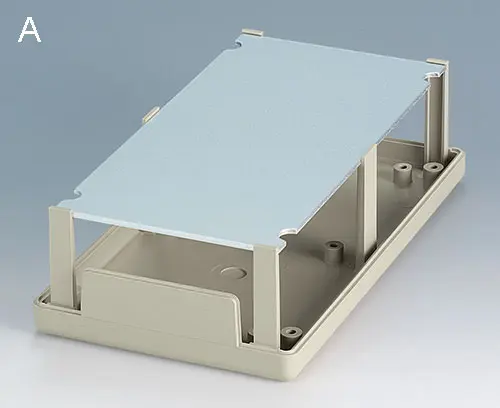

  • исполнение «A» с алюминиевыми лицевыми панелями; рабочая область защищена выступающими бортиками
  • степень защиты IP40 (исполнения без отверстий)
  • монтажные бобышки для крепления плат
Экспорт в PDF

Применения

Различные электронные и электротехнические приборы. Контрольно-измерительная аппаратура. Mедицинская техника. Oздоровительное или лабораторное оборудование. Компьютерная периферия.

A9010065 FLAT-PACK CASE 100 N, исп. I

A9010065

FLAT-PACK CASE 100 N, исп. I Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9010065

FLAT-PACK CASE 100 N, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
100x50x25mm
A9011065 FLAT-PACK CASE 100 H, исп. I

A9011065

FLAT-PACK CASE 100 H, исп. I Корпус, состоящий из двух частей, с высокой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9011065

FLAT-PACK CASE 100 H, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
100x50x40mm
A9020065 FLAT-PACK CASE 120 N, исп. I

A9020065

FLAT-PACK CASE 120 N, исп. I Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9020065

FLAT-PACK CASE 120 N, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
120x65x40mm
A9020265 FLAT-PACK CASE 120 S

A9020265

FLAT-PACK CASE 120 S Корпус, состоящий из двух частей, с вентиляционными отверстиями в верхней части и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9020265

FLAT-PACK CASE 120 S
изделие добавлено в вашу корзину

белый RAL 9002
120x65x40mm
A9021065 FLAT-PACK CASE 120 H, исп. I

A9021065

FLAT-PACK CASE 120 H, исп. I Корпус, состоящий из двух частей, с высокой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9021065

FLAT-PACK CASE 120 H, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
120x65x65mm
A9030065 FLAT-PACK CASE 150 N, исп. I

A9030065

FLAT-PACK CASE 150 N, исп. I Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9030065

FLAT-PACK CASE 150 N, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
150x80x50mm
A9030165 FLAT-PACK CASE 150 N, исп. II

A9030165

FLAT-PACK CASE 150 N, исп. II Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение C ручкой

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9030165

FLAT-PACK CASE 150 N, исп. II
изделие добавлено в вашу корзину

белый RAL 9002
150x80x50mm
A9031065 FLAT-PACK CASE 150 H, исп. I

A9031065

FLAT-PACK CASE 150 H, исп. I Корпус, состоящий из двух частей, с высокой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9031065

FLAT-PACK CASE 150 H, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
150x80x80mm
A9032065 FLAT-PACK CASE 150 N, исп. I

A9032065

FLAT-PACK CASE 150 N, исп. I Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

A9032065

FLAT-PACK CASE 150 N, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
150x80x55mm
A9040065 FLAT-PACK CASE 189 N, исп. I

A9040065

FLAT-PACK CASE 189 N, исп. I Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, 4 винта M3 для сборки корпуса, 4 шурупа для крепления платы

A9040065

FLAT-PACK CASE 189 N, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
189x110x60mm
A9040165 FLAT-PACK CASE 189 N, исп. II

A9040165

FLAT-PACK CASE 189 N, исп. II Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение C ручкой

Комплект поставки 1 верхняя часть, 1 нижняя часть, 4 винта M3 для сборки корпуса, 4 шурупа для крепления платы

A9040165

FLAT-PACK CASE 189 N, исп. II
изделие добавлено в вашу корзину

белый RAL 9002
189x110x60mm
A9041065 FLAT-PACK CASE 189 H, исп. I

A9041065

FLAT-PACK CASE 189 H, исп. I Корпус, состоящий из двух частей, с высокой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, 4 винта M3 для сборки корпуса, 4 шурупа для крепления платы

A9041065

FLAT-PACK CASE 189 H, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
189x110x97mm
A9041165 FLAT-PACK CASE 189 H, исп. II

A9041165

FLAT-PACK CASE 189 H, исп. II Корпус, состоящий из двух частей, с высокой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение C ручкой

Комплект поставки 1 верхняя часть, 1 нижняя часть, 4 винта M3 для сборки корпуса, 4 шурупа для крепления платы

A9041165

FLAT-PACK CASE 189 H, исп. II
изделие добавлено в вашу корзину

белый RAL 9002
189x110x97mm
A9042065 FLAT-PACK CASE 189 H, исп. I

A9042065

FLAT-PACK CASE 189 H, исп. I Корпус, состоящий из двух частей, с высокой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, 4 винта M3 для сборки корпуса, 4 шурупа для крепления платы

A9042065

FLAT-PACK CASE 189 H, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
189x110x120mm
A9043065 FLAT-PACK CASE 189 N, исп. I

A9043065

FLAT-PACK CASE 189 N, исп. I Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение Без ручки

Комплект поставки 1 верхняя часть, 1 нижняя часть, 4 винта M3 для сборки корпуса, 4 шурупа для крепления платы

A9043065

FLAT-PACK CASE 189 N, исп. I
изделие добавлено в вашу корзину

белый RAL 9002
189x110x70mm
A9043265 FLAT-PACK CASE 189 L

A9043265

FLAT-PACK CASE 189 L Корпус, состоящий из двух частей, с вентиляционными отверстиями в верхней части и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Комплект поставки 1 верхняя часть, 1 нижняя часть, 4 винта M3 для сборки корпуса, 4 шурупа для крепления платы

A9043265

FLAT-PACK CASE 189 L
изделие добавлено в вашу корзину

белый RAL 9002
189x110x70mm
A9520165 FLAT-PACK CASE 120 A

A9520165

FLAT-PACK CASE 120 A Корпус, состоящий из двух частей. Лицевая панель A9195201 (поставляется отдельно) фиксируется между крышкой корпуса и 4 подпружиненными стойками в корпусе. Монтажные бобышки для крепления печатной платы.

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа

A9520165

FLAT-PACK CASE 120 A
изделие добавлено в вашу корзину

белый RAL 9002
120x65x40mm
A9530165 FLAT-PACK CASE 150 A

A9530165

FLAT-PACK CASE 150 A Корпус, состоящий из двух частей. Лицевая панель A9195301 (поставляется отдельно) фиксируется между крышкой корпуса и 4 подпружиненными стойками в корпусе. Монтажные бобышки для крепления печатной платы.

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа

A9530165

FLAT-PACK CASE 150 A
изделие добавлено в вашу корзину

белый RAL 9002
150x85x45mm
A9540165 FLAT-PACK CASE 210 A

A9540165

FLAT-PACK CASE 210 A Корпус, состоящий из двух частей. Лицевая панель A9195401 (поставляется отдельно) фиксируется между крышкой корпуса и 4 подпружиненными стойками в корпусе. Монтажные бобышки для крепления печатной платы.

Комплект поставки 1 верхняя часть, 1 нижняя часть, набор сборочного крепежа

A9540165

FLAT-PACK CASE 210 A
изделие добавлено в вашу корзину

белый RAL 9002
210x125x70mm
A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0308031 Шуруп 3 x 8 мм (PZ1)

A0308031

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0308031

Шуруп 3 x 8 мм (PZ1)
изделие добавлено в вашу корзину
A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину

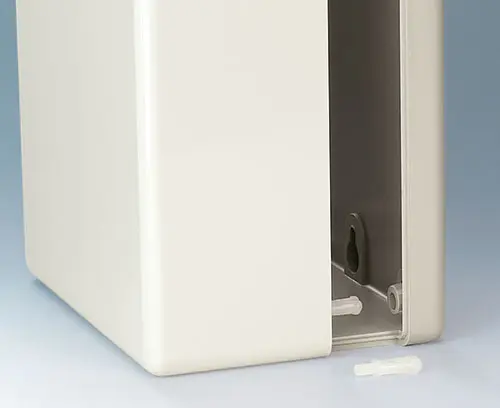

A9100008 Защёлка

A9100008

Защёлка Для альтернативного (безвинтового) способа сборки корпусов FLAT-PACK CASE A9040065-A9043265.

Комплект поставки 1 защёлка

A9100008

Защёлка
изделие добавлено в вашу корзину

естественная окраска
A9120000 Набор сборочного крепежа

A9120000

Набор сборочного крепежа Позволяет собирать корпус со стороны крышки в случае настенного монтажа корпусов FLAT-PACK CASE A9011*** и A9020***.

Комплект поставки 1 набор сборочного крепежа, состоящий из 4 винтов и 4 контргаек

A9120000

Набор сборочного крепежа
изделие добавлено в вашу корзину

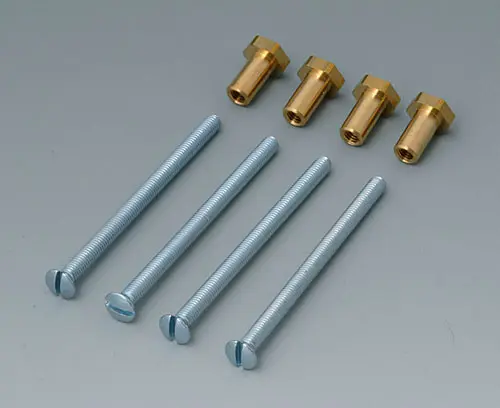

A9130000 Набор сборочного крепежа

A9130000

Набор сборочного крепежа Позволяет собирать корпус со стороны крышки в случае настенного монтажа корпусов FLAT-PACK CASE A9030***.

Комплект поставки 1 набор сборочного крепежа, состоящий из 4 винтов и 4 контргаек

A9130000

Набор сборочного крепежа
изделие добавлено в вашу корзину

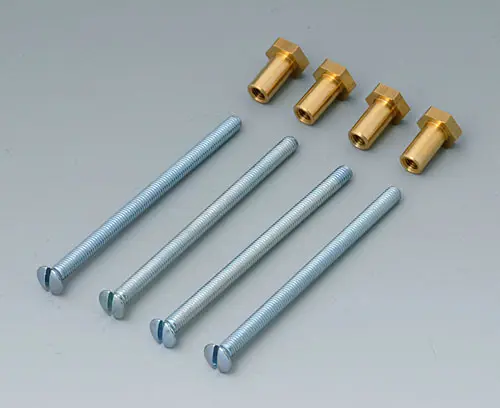

A9132000 Набор сборочного крепежа

A9132000

Набор сборочного крепежа Позволяет собирать корпус со стороны крышки в случае настенного монтажа корпусов FLAT-PACK CASE A9032***.

Комплект поставки 1 набор сборочного крепежа, состоящий из 4 винтов и 4 контргаек

A9132000

Набор сборочного крепежа
изделие добавлено в вашу корзину

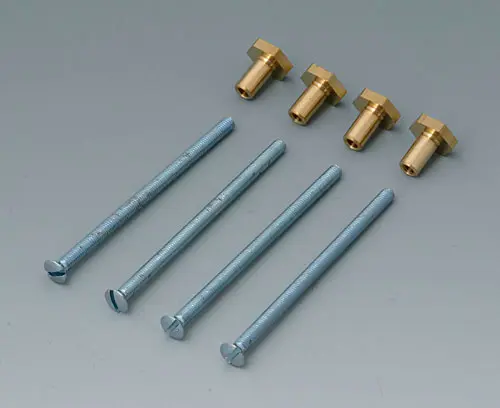

A9140000 Набор сборочного крепежа

A9140000

Набор сборочного крепежа Позволяет собирать корпус со стороны крышки в случае настенного монтажа корпусов FLAT-PACK CASE A9040***.

Комплект поставки 1 набор сборочного крепежа, состоящий из 4 винтов и 4 контргаек

A9140000

Набор сборочного крепежа
изделие добавлено в вашу корзину
A9172107 Напоясная/накарманная клипса

A9172107

Напоясная/накарманная клипса Универсальное крепление. Для монтажа просверлить 2 отверстия (межцентровое расстояние 20 мм, диаметры 4.2 мм).
Применимость: DATEC-POCKET-BOX L/M/S (место монтажа подготовлено), SHELL-TYPE CASES 85 и 110, FLAT-PACK CASE N 100.

Комплект поставки 1 клипса, крепеж

A9172107

Напоясная/накарманная клипса
изделие добавлено в вашу корзину

белый RAL 9002
62x30mm
A9195201 Лицевая панель 120 A

A9195201

Лицевая панель 120 A Лицевая панель для корпуса FLAT-PACK CASE A9520165.

Комплект поставки 1 лицевая панель

A9195201

Лицевая панель 120 A
изделие добавлено в вашу корзину

матово-анодированный
113x58x1mm
A9195301 Лицевая панель 150 A

A9195301

Лицевая панель 150 A Лицевая панель для корпуса FLAT-PACK CASE A9530165.

Комплект поставки 1 лицевая панель

A9195301

Лицевая панель 150 A
изделие добавлено в вашу корзину

матово-анодированный
141,8x71,6x1,5mm
A9195401 Лицевая панель 210 A

A9195401

Лицевая панель 210 A Лицевая панель для корпуса FLAT-PACK CASE A9540165.

Комплект поставки 1 лицевая панель

A9195401

Лицевая панель 210 A
изделие добавлено в вашу корзину

матово-анодированный
201x116x1,5mm
A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный
A9210290 Резиновые ножки 9,5 x 3,8 мм

A9210290

Резиновые ножки 9,5 x 3,8 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9210290

Резиновые ножки 9,5 x 3,8 мм
изделие добавлено в вашу корзину
прозрачный
A9250807 Откидывающаяся подставка

A9250807

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 81 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

A9250807

Откидывающаяся подставка
изделие добавлено в вашу корзину

белый RAL 9002
A9250817 Откидывающаяся подставка

A9250817

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 43 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

A9250817

Откидывающаяся подставка
изделие добавлено в вашу корзину

белый RAL 9002
B1350048 Набор для настенного монтажа

B1350048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 50 x 100 мм, сборочный крепеж

B1350048

Набор для настенного монтажа
изделие добавлено в вашу корзину

тепло-серый RAL 7032
B1360048 Набор для настенного монтажа

B1360048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 58 x 128 мм, сборочный крепеж

B1360048

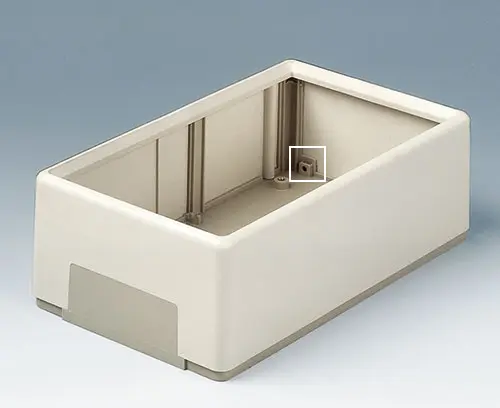

Набор для настенного монтажа
изделие добавлено в вашу корзину

тепло-серый RAL 7032

Виды доработки для Flat-Pack Case

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
