A9030065 FLAT-PACK CASE 150 N, исп. I

A9030065

FLAT-PACK CASE 150 N, исп. I

Корпус, состоящий из двух частей, с низкой верхней частью и открытой с боков нижней частью. Монтажные бобышки для крепления печатной платы.

Исполнение

Без ручки

Комплект поставки

1 верхняя часть, 1 нижняя часть, набор сборочного крепежа, 4 шурупа для крепления платы

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для настенного монтажа / для подвеса

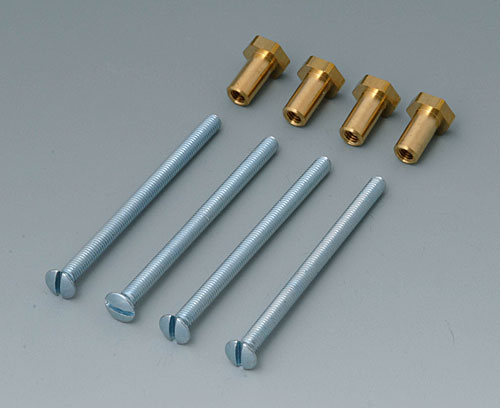

A9130000 Набор сборочного крепежа

A9130000

Набор сборочного крепежа Позволяет собирать корпус со стороны крышки в случае настенного монтажа корпусов FLAT-PACK CASE A9030***.

Комплект поставки 1 набор сборочного крепежа, состоящий из 4 винтов и 4 контргаек

Закрыть

A9130000

Набор сборочного крепежа
изделие добавлено в вашу корзину
B1360048 Набор для настенного монтажа

B1360048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 58 x 128 мм, сборочный крепеж

Закрыть

B1360048

Набор для настенного монтажа
изделие добавлено в вашу корзину
АБС (UL 94 HB)
тепло-серый RAL 7032

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0308031 Шуруп 3 x 8 мм (PZ1)

A0308031

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308031

Шуруп 3 x 8 мм (PZ1)
изделие добавлено в вашу корзину
A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину
нержавеющая сталь

Прочие аксессуары

A9210290 Резиновые ножки 9,5 x 3,8 мм

A9210290

Резиновые ножки 9,5 x 3,8 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9210290

Резиновые ножки 9,5 x 3,8 мм
изделие добавлено в вашу корзину
прозрачный
A9250807 Откидывающаяся подставка

A9250807

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 81 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

Закрыть

A9250807

Откидывающаяся подставка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9250817 Откидывающаяся подставка

A9250817

Откидывающаяся подставка Применяется для удобного позиционирования прибора, длина 43 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.

Комплект поставки 1 откидывающаяся подставка, сборочный крепеж

Закрыть

A9250817

Откидывающаяся подставка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Виды доработки для A9030065

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
Цвет
Крышка белый RAL 9002,
Основание тепло-серый RAL 7032
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
150 mm
Ширина
80 mm
Высота
50 mm
Длина платы, в основании
126 mm
Ширина платы, в основании
73 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
150 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
