DATEC-TERMINAL

Datec-Terminal

Gehäuse für Betriebsdaten-Erfassung

Die DATEC-TERMINAL Gehäuse sind einzigartig auf die Bedürfnisse der stationären Betriebsdaten-Erfassung (BDE) ausgerichtet.

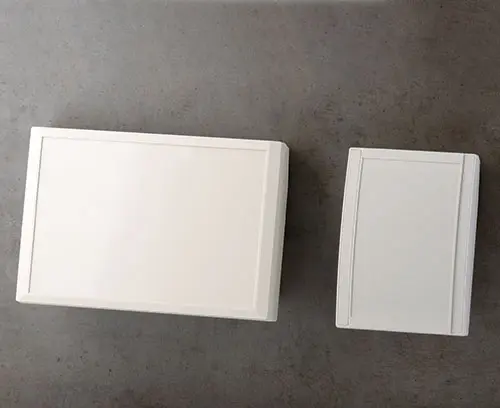

  • ergonomisch geneigte Bedienfront um 20°

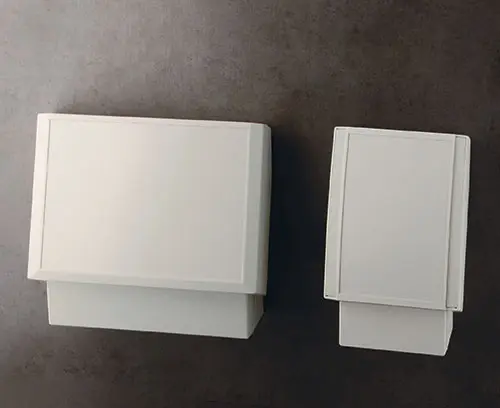

  • für Tisch- und Wandapplikationen
  • Einbau standardisierter Einsteck- und Durchzuglesesysteme
  • 4 Größen, 2 Typen
  • Größen M und L mit separatem Klemmenraum; Klemmenraum frei zugänglich
  • einfache, servicefreundliche Montage der Einzelteile; Verschraubung außerhalb des Sichtbereichs
  • reichhaltiges Zubehörprogramm, funktional und flexibel
  • Schutzart IP 54 in Verbindung mit den Hauben sowie mit geschlossenem Deckel

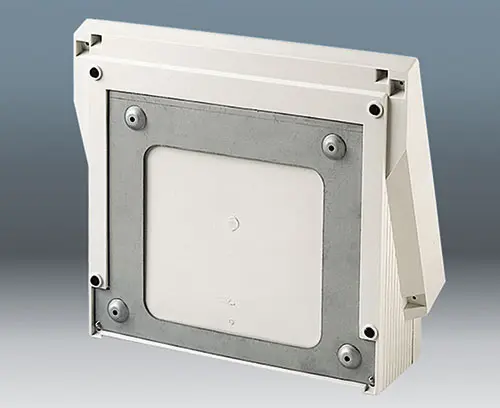

  • verdeckte Wandmontage mit Abnahme-Sicherung
  • Befestigungsmöglichkeiten für Leiterplatten im Europa- und Doppel-Europaformat (S, SL, L)
  • plane Flächen für individuelle Bearbeitung und Schnittstellen
  • vertieft liegendes Bedienfeld zum Schutz der Folientastatur

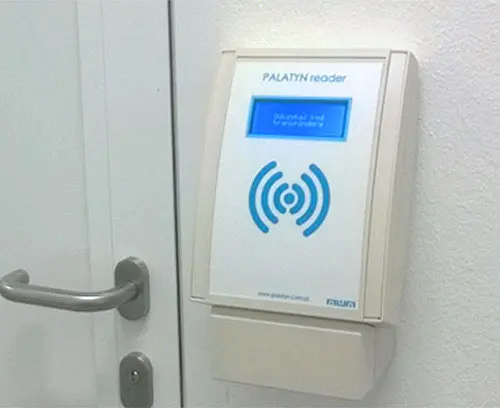

  • Anwendungsbeispiele

Anwendungsbereiche

  • Datenerfassungssysteme am Arbeitsplatz und an Maschinen
  • Datentechnik
  • Zugangskontrollen
  • Sprech- und Überwachungsanlagen
  • Medizintechnik
  • Health Care
  • Messen, Steuern, Regeln
  • Heizungs- und Klimatechnik
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".



Ohne separaten Klemmenkasten

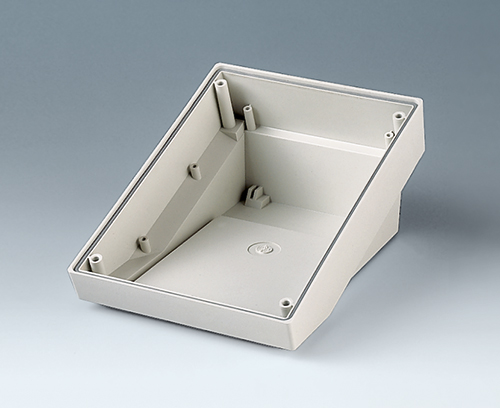

DATEC-TERMINAL ohne separaten Klemmenkasten

Mit separatem Klemmenkasten

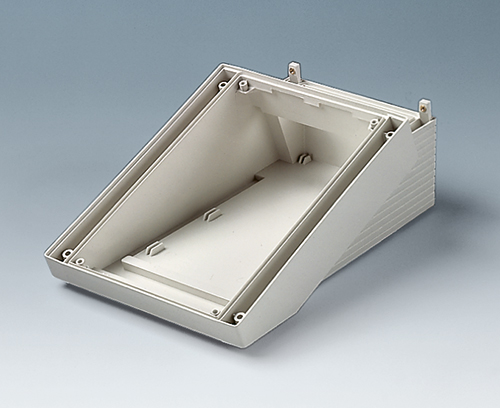

DATEC-TERMINAL mit separatem Klemmenkasten

B4013617 Haube S

B4013617

Haube S Passend für DATEC-TERMINAL S. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur.

Lieferumfang 1 Haube, Montage-Set

schließen

B4013617

Haube S ABS (UL 94 HB)
grauweiß RAL 9002
130x180x23mm

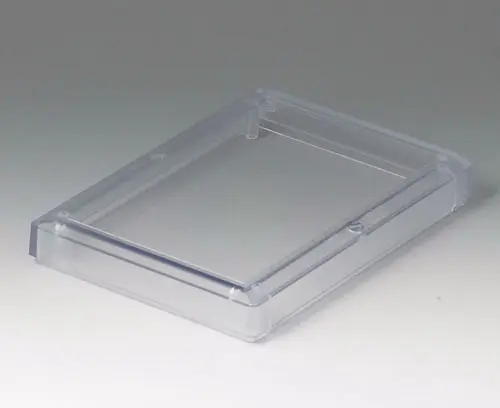

B4013621 Haube S

B4013621

Haube S Passend für DATEC-TERMINAL S. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur.

Lieferumfang 1 Haube, Montage-Set

schließen

B4013621

Haube S PC (UL 94 V-0)
transparent
130x180x23mm
B4013637 Haube S, konvex

B4013637

Haube S, konvex Passend für DATEC-TERMINAL S. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung mit 4 Schrauben von vorne verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4013637

Haube S, konvex ABS (UL 94 HB)
grauweiß RAL 9002
130x180x28mm

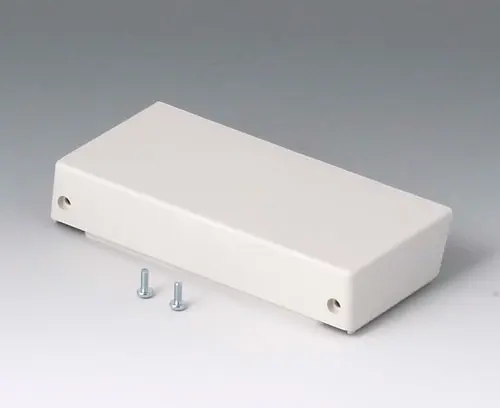

B4016417 Deckel M geschlossen, flach

B4016417

Deckel M geschlossen, flach Deckel M geschlossen, flach zur Abdeckung des Klemmenraumes und zum Einbau von Einstecklesesystemen auf Magnet-, Induktiv- und Chipkarten-Basis. Liste der passenden Geräte auf Anfrage.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4016417

Deckel M geschlossen, flach ABS (UL 94 HB)
grauweiß RAL 9002
134x62x24mm
B4016457 Deckel M geschlossen, hoch

B4016457

Deckel M geschlossen, hoch Deckel M geschlossen, hoch zur Abdeckung des Klemmenraumes und zum Einbau von Einstecklesesystemen auf Magnet-, Induktiv- und Chipkarten-Basis. Liste der passenden Geräte auf Anfrage.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4016457

Deckel M geschlossen, hoch ABS (UL 94 HB)
grauweiß RAL 9002
134x67x38mm
B4016617 Haube M, flach

B4016617

Haube M, flach Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016617

Haube M, flach ABS (UL 94 HB)
grauweiß RAL 9002
168x220x29mm
B4016621 Haube M, flach

B4016621

Haube M, flach Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016621

Haube M, flach PC (UL 94 V-0)
transparent
168x220x29mm

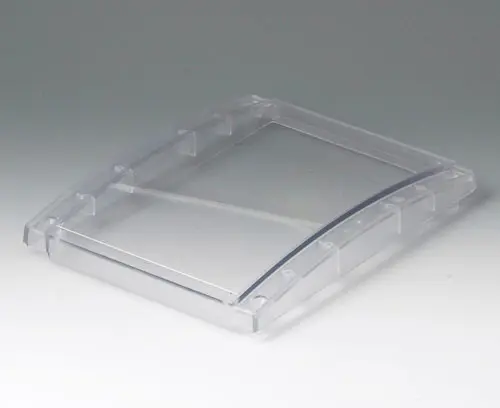

B4016631 Haube M, konvex

B4016631

Haube M, konvex Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016631

Haube M, konvex PC (UL 94 V-0)
transparent
168x220x29mm
B4016637 Haube M, konvex

B4016637

Haube M, konvex Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016637

Haube M, konvex ABS (UL 94 HB)
grauweiß RAL 9002
168x220x29mm

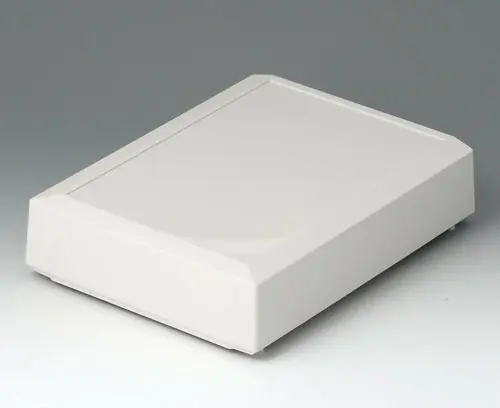

B4016657 Haube M, hoch

B4016657

Haube M, hoch Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016657

Haube M, hoch ABS (UL 94 HB)
grauweiß RAL 9002
168x220x50mm
B4016671 Abdeckstreifen M / L

B4016671

Abdeckstreifen M / L Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. Farbliche Codierung möglich, z.B. durch das Hinterlegen eines individuellen Papierfarbausdruckes.

Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)

schließen

B4016671

Abdeckstreifen M / L PC (UL 94 V-0)
transparent

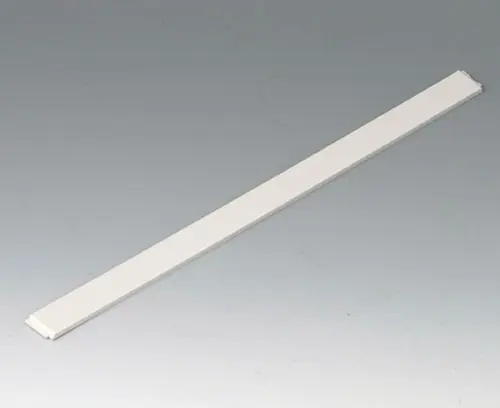

B4016677 Abdeckstreifen M / L

B4016677

Abdeckstreifen M / L Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten.

Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)

schließen

B4016677

Abdeckstreifen M / L ABS (UL 94 HB)
grauweiß RAL 9002
B4016917 Deckel M mit Schlitz, einteilig

B4016917

Deckel M mit Schlitz, einteilig Deckel M mit Schlitz einteilig zum Einbau von Durchzuglesegeräten für Magnet-Karten. Liste der passenden Geräte auf Anfrage. Nachträgliche Bearbeitung (Fräsen) erforderlich. Montageplatte für den Einbau der Lesegeräte siehe Zubehör.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4016917

Deckel M mit Schlitz, einteilig ABS (UL 94 HB)
grauweiß RAL 9002
134x67x38mm

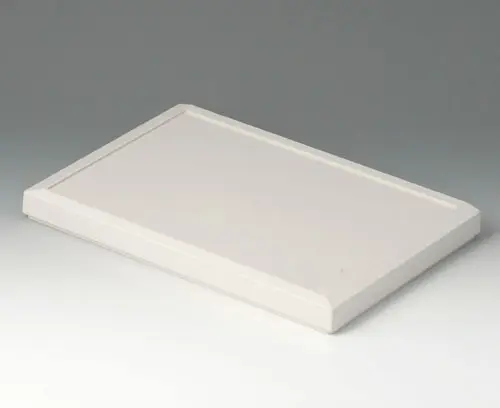

B4026617 Haube SL

B4026617

Haube SL Passend für DATEC-TERMINAL SL. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur.

Lieferumfang 1 Haube, Montage-Set

schließen

B4026617

Haube SL ABS (UL 94 HB)
grauweiß RAL 9002
264x180x23mm
B4026621 Haube SL

B4026621

Haube SL Passend für DATEC-TERMINAL SL. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur.

Lieferumfang 1 Haube, Montage-Set

schließen

B4026621

Haube SL PC (UL 94 V-0)
transparent
264x180x23mm

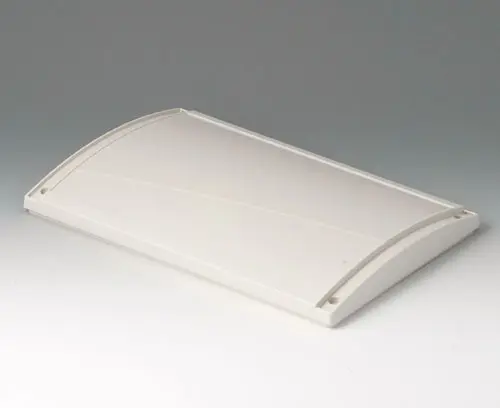

B4026637 Haube SL, konvex

B4026637

Haube SL, konvex Passend für DATEC-TERMINAL SL. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung mit 4 Schrauben von vorne verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4026637

Haube SL, konvex ABS (UL 94 HB)
grauweiß RAL 9002
263x180x28mm

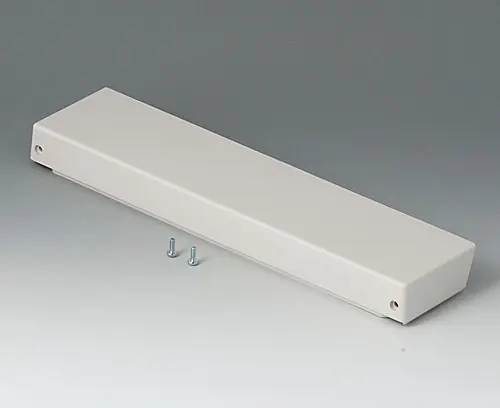

B4030417 Deckel L geschlossen, flach

B4030417

Deckel L geschlossen, flach Deckel L geschlossen, flach zur Abdeckung des Klemmenraumes und zum Einbau von Einstecklesesystemen auf Magnet-, Induktiv- und Chipkarten-Basis. Liste der passenden Geräte auf Anfrage.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4030417

Deckel L geschlossen, flach ABS (UL 94 HB)
grauweiß RAL 9002
268x62x24mm

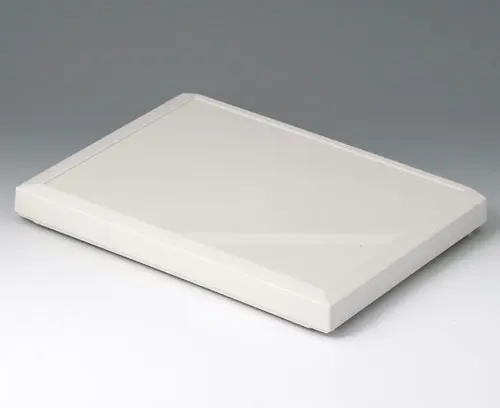

B4030617 Haube L, flach

B4030617

Haube L, flach Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030617

Haube L, flach ABS (UL 94 HB)
grauweiß RAL 9002
302x220x29mm

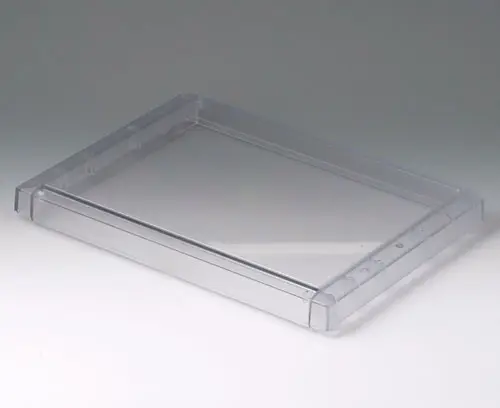

B4030621 Haube L, flach

B4030621

Haube L, flach Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030621

Haube L, flach PC (UL 94 V-0)
transparent
302x220x29mm
B4030631 Haube L, konvex

B4030631

Haube L, konvex Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030631

Haube L, konvex PC (UL 94 V-0)
transparent
302x220x29mm
B4030637 Haube L, konvex

B4030637

Haube L, konvex Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030637

Haube L, konvex ABS (UL 94 HB)
grauweiß RAL 9002
302x220x29mm

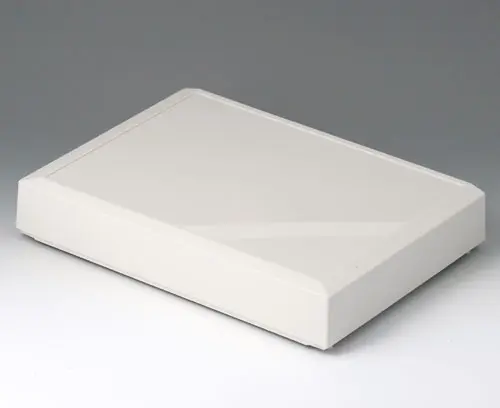

B4030657 Haube L, hoch

B4030657

Haube L, hoch Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030657

Haube L, hoch ABS (UL 94 HB)
grauweiß RAL 9002
302x220x50mm
B4030917 Deckel L mit Schlitz, einteilig

B4030917

Deckel L mit Schlitz, einteilig Deckel L mit Schlitz einteilig zum Einbau von Durchzuglesegeräten für Magnet-Karten. Liste der passenden Geräte auf Anfrage. Nachträgliche Bearbeitung (Fräsen) erforderlich. Montageplatte für den Einbau der Lesegeräte siehe Zubehör.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4030917

Deckel L mit Schlitz, einteilig ABS (UL 94 HB)
grauweiß RAL 9002
268x67x38mm
B4113106 Frontplatte S

B4113106

Frontplatte S Frontplatte S für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 4.0mm

schließen

B4113106

Frontplatte S Aluminium
matt eloxiert
125,9x176x2mm
B4113126 Profilplatte S

B4113126

Profilplatte S Profilplatte S für den Einbau von Bedienelementen aller Art. Besonders geeignet bei Einsatz von Folientastaturen. Vertieft liegende Fläche zum Schutz aller Bedienelemente.

Lieferumfang 1 Profilplatte, 4 Schrauben, 2 Abdeckstreifen

schließen

B4113126

Profilplatte S Aluminium
matt eloxiert
130x180x8mm

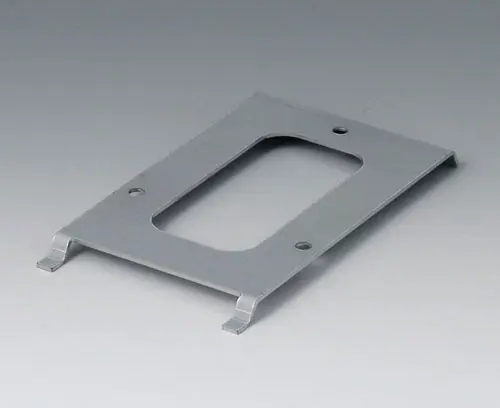

B4113147 Wandhalter S

B4113147

Wandhalter S Wandhalter S zur soliden Wandbefestigung. Abnahmesicherung durch 2 Bohrungen auf der Unterseite (nachträgliche Bearbeitung erforderlich).

Lieferumfang 1 Wandhalter, 2 Schrauben

schließen

B4113147

Wandhalter S Stahl
verzinkt
79x137x8mm
B4113671 Abdeckstreifen S / SL

B4113671

Abdeckstreifen S / SL Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. Farbliche Codierung möglich, z.B. durch das Hinterlegen eines individuellen Papierfarbausdruckes. 2 Stück erforderlich.

Lieferumfang 1 Abdeckstreifen

schließen

B4113671

Abdeckstreifen S / SL PC (UL 94 V-0)
transparent
B4113677 Abdeckstreifen S / SL

B4113677

Abdeckstreifen S / SL Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. 2 Stück erforderlich.

Lieferumfang 1 Abdeckstreifen

schließen

B4113677

Abdeckstreifen S / SL ABS (UL 94 HB)
grauweiß RAL 9002
B4116106 Frontplatte MS

B4116106

Frontplatte MS Frontplatte MS für den Einbau von Bedienelementen aller Art. Bei Verwendung der Haube siehe Frontplatte MH (Zubehör).

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 5.0 mm

schließen

B4116106

Frontplatte MS Aluminium
matt eloxiert
165,4x217,4x2mm
B4116116 Frontplatte MH

B4116116

Frontplatte MH Frontplatte MH bei Verwendung der Gehäuse-Ausführung mit Haube. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 3 mm

schließen

B4116116

Frontplatte MH Aluminium
matt eloxiert
128x209x2mm
B4116126 Profilplatte M

B4116126

Profilplatte M Profilplatte M für den Einbau von Bedienelementen aller Art. Besonders geeignet bei Einsatz von Folientastaturen. Vertieft liegende Fläche zum Schutz aller Bedienelemente.

Lieferumfang 1 Profilplatte, 4 Schrauben, 2 Abdeckstreifen

schließen

B4116126

Profilplatte M Aluminium
matt eloxiert
168x220x8mm
B4116136 Montageplatte L und M

B4116136

Montageplatte L und M Passend für Deckel L (B4030917) und Deckel M (B4016917) mit Schlitz, einteilig. Montageplatte zum Einbau der gängigsten Durchzuglesegeräte.

Lieferumfang 1 Montageplatte, 2 Schrauben Durchmesser 2,5 mm

schließen

B4116136

Montageplatte L und M Aluminium
matt eloxiert
102x45x1mm

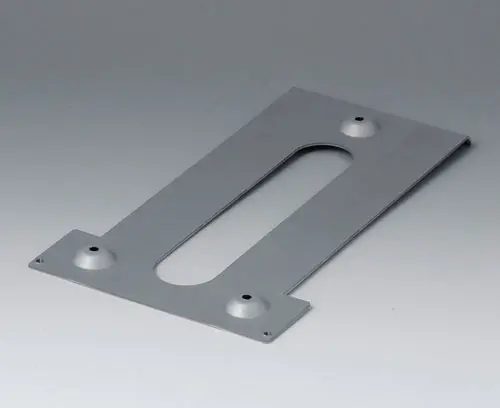

B4116147 Wandhalter M

B4116147

Wandhalter M Wandhalter M zur soliden Wandbefestigung. Gehäuse wird im Klemmenraum mit dem Wandhalter verschraubt.

Lieferumfang 1 Wandhalter, 2 Schrauben M3

schließen

B4116147

Wandhalter M Stahl
verzinkt
214x126x12mm
B4126106 Frontplatte SL

B4126106

Frontplatte SL Frontplatte SL für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 4,0 mm

schließen

B4126106

Frontplatte SL Aluminium
matt eloxiert
259,4x176x2mm
B4126126 Profilplatte SL

B4126126

Profilplatte SL Profilplatte SL für den Einbau von Bedienelementen aller Art. Besonders geeignet bei Einsatz von Folientastaturen. Vertieft liegende Fläche zum Schutz aller Bedienelemente.

Lieferumfang 1 Profilplatte, 4 Schrauben, 2 Abdeckstreifen

schließen

B4126126

Profilplatte SL Aluminium
matt eloxiert
263x180x8mm
B4126147 Wandhalter SL

B4126147

Wandhalter SL Wandhalter SL zur soliden Wandbefestigung. Abnahmesicherung durch 2 Bohrungen auf der Unterseite (nachträgliche Bearbeitung erforderlich).

Lieferumfang 1 Wandhalter, 2 Schrauben

schließen

B4126147

Wandhalter SL Stahl
verzinkt
210x137x8mm
B4130106 Frontplatte LS

B4130106

Frontplatte LS Frontplatte LS für den Einbau von Bedienelementen aller Art. Bei Verwendung der Haube siehe Frontplatte LH (Zubehör).

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 5,0 mm

schließen

B4130106

Frontplatte LS Aluminium
matt eloxiert
299,4x217,4x2mm
B4130116 Frontplatte LH

B4130116

Frontplatte LH Frontplatte LH bei Verwendung der Gehäuse-Ausführung mit Haube. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 3 mm

schließen

B4130116

Frontplatte LH Aluminium
matt eloxiert
262x209x2mm

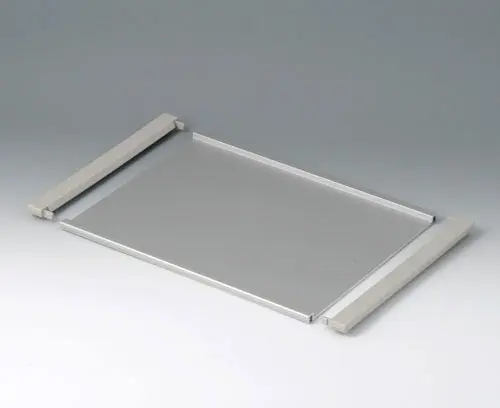

B4130126 Profilplatte L

B4130126

Profilplatte L Profilplatte L für den Einbau von Bedienelementen aller Art. Besonders geeignet bei Einsatz von Folientastaturen. Vertieft liegende Fläche zum Schutz aller Bedienelemente.

Lieferumfang 1 Profilplatte, 4 Schrauben, 2 Abdeckstreifen

schließen

B4130126

Profilplatte L Aluminium
matt eloxiert
302x220x8mm

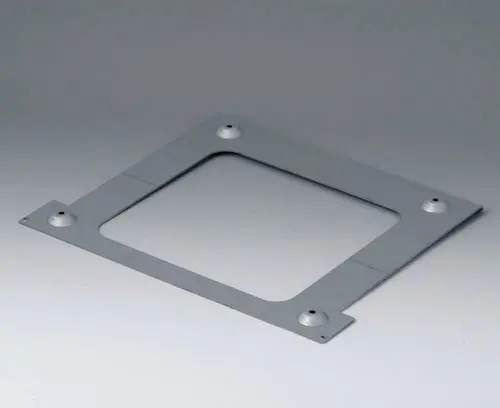

B4130147 Wandhalter L

B4130147

Wandhalter L Wandhalter L zur soliden Wandbefestigung. Gehäuse wird im Klemmenraum mit dem Wandhalter verschraubt.

Lieferumfang 1 Wandhalter, 2 Schrauben M3

schließen

B4130147

Wandhalter L Stahl
verzinkt
214x260x12mm

Produktoptionen für Datec-Terminal

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
