B4013637

Haube S, konvex

Passend für DATEC-TERMINAL S. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung mit 4 Schrauben von vorne verschraubt.

Lieferumfang

1 Haube, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B4013637

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

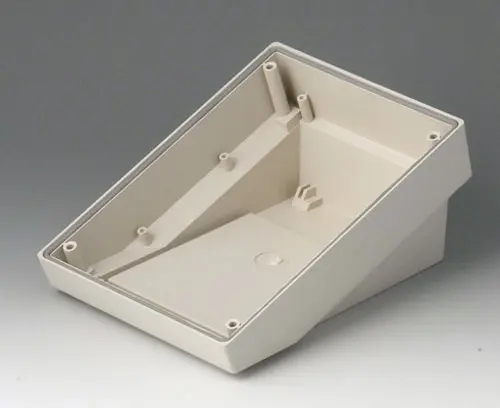

B4013117 DATEC-TERMINAL S

B4013117

DATEC-TERMINAL S Grundgehäuse mit ergonomisch günstig geneigter Bedienfläche für wahlweisen Einsatz einer Frontplatte, Profilplatte oder Haube. Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Lieferumfang 1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, 1 Dichtung

B4013117

DATEC-TERMINAL S
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
130x180x86mm

Zubehör zum Komplettieren

B4113671 Abdeckstreifen S / SL

B4113671

Abdeckstreifen S / SL Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. Farbliche Codierung möglich, z.B. durch das Hinterlegen eines individuellen Papierfarbausdruckes. 2 Stück erforderlich.

Lieferumfang 1 Abdeckstreifen

B4113671

Abdeckstreifen S / SL
Produkt Ihrem Warenkorb hinzugefügt

transparent
B4113677 Abdeckstreifen S / SL

B4113677

Abdeckstreifen S / SL Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. 2 Stück erforderlich.

Lieferumfang 1 Abdeckstreifen

B4113677

Abdeckstreifen S / SL
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Produktoptionen für B4013637

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Breite
130 mm
Tiefe
180 mm
Höhe
28 mm
Platinenlänge Unterteil
172 mm
Platinenbreite Unterteil
104 mm
Folienlänge
159 mm
Folienbreite
97,9 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
110 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4013637 und vergessen Sie nicht, ein Angebot anzufordern!
