B4116147 Wandhalter M

B4116147

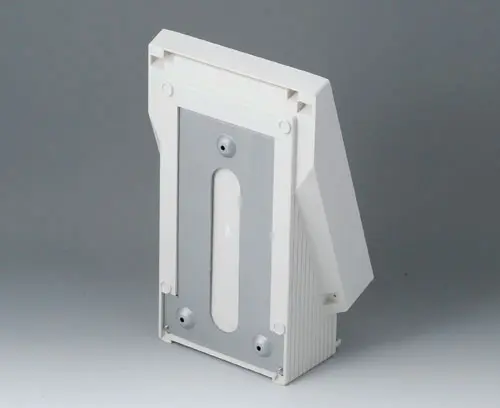

Wandhalter M

Wandhalter M zur soliden Wandbefestigung. Gehäuse wird im Klemmenraum mit dem Wandhalter verschraubt.

Lieferumfang

1 Wandhalter, 2 Schrauben M3

  • Verwendung für
  • Kundenspez. Modifikationen
B4016117 DATEC-TERMINAL M, Ausf. I

B4016117

DATEC-TERMINAL M, Ausf. I Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für wahlweisen Einsatz einer Frontplatte, Profilplatte oder Haube. Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Ausführung Grundgehäuse ohne Ausschnitte

Lieferumfang 1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set

schließen

B4016117

DATEC-TERMINAL M, Ausf. I
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
168x272x101mm
IP 54 opt.
B4016217 DATEC-TERMINAL M, Ausf. II

B4016217

DATEC-TERMINAL M, Ausf. II Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss und das Scharnier gewährleisten einfache und gute Zugänglichkeit bei allen Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links.

Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Ausführung Mit zwei Ausschnitten für Scharnier bzw. Schnellverschluss

Lieferumfang 1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier und Schnellverschluss

schließen

B4016217

DATEC-TERMINAL M, Ausf. II
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
168x272x101mm
IP 54 opt.
B4016317 DATEC-TERMINAL M, Ausf. III

B4016317

DATEC-TERMINAL M, Ausf. III Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss mit Schloss verhindert unbefugten Zugang zu den Bedien- und Anzeigeelementen. Beim Öffnen sichert ein Scharnier die Haube und ermöglicht gute Zugänglichkeit während der Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links. Alle Schlösser mit identischem Schlüssel.

Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Ausführung Mit Ausschnitten für Scharnier/Schnellverschluss und Schloss

Lieferumfang 1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier, Schnellverschluss und Schloss

schließen

B4016317

DATEC-TERMINAL M, Ausf. III
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
168x272x101mm
IP 54 opt.

Produktoptionen für B4116147

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
verzinkt
Breite
214 mm
Höhe
126 mm
Tiefe
12 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
215 g
Warentarifnummer
(OKW Produkt)
73269098
Herstellungsland
Deutschland
