Aluminium-Profilgehäuse
Carrytec
Kunststoffgehäuse mit funktionalem Griff
Einzigartig bietet CARRYTEC einen funktionalen Griff für die unterschiedlichsten Aufgaben und Situationen im Indoor- und Outdoorbereich.
- rutschsichere Tragemöglichkeit über dem Gehäuseschwerpunkt

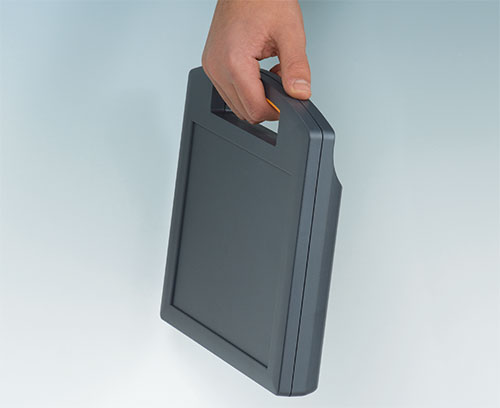

- CARRYTEC M in flacher Ausführung für den Einbau von Tablets o.Ä.

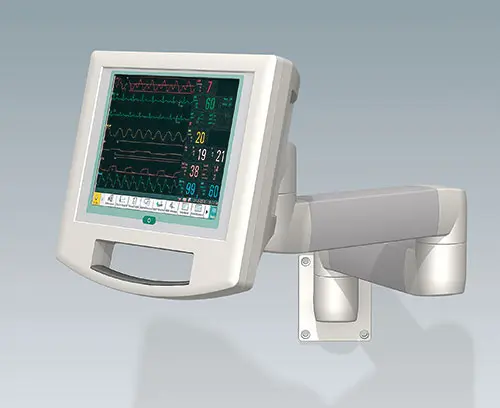

- rückseitige Montage an Stativ- oder Tragarmsystem; schnelle Positionierung/Ausrichtung der Sicht- und Bedienfläche, saubere Kabelführung
- besonders große, für User Interfaces nutzbare Fläche

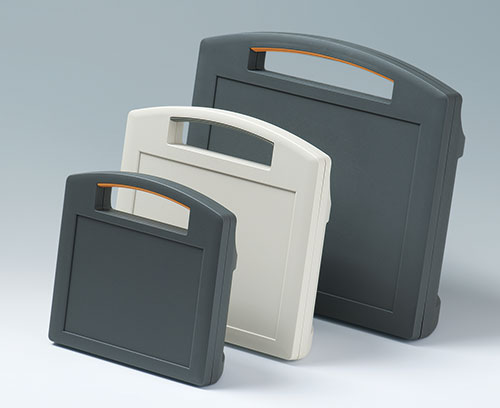

(S: 8,4"/21 cm; M: 10,4"/26 cm; L: 13,4"/34 cm) - große Einbautiefe und viel Platz für Schnittstellen bei schlankem Erscheinungsbild

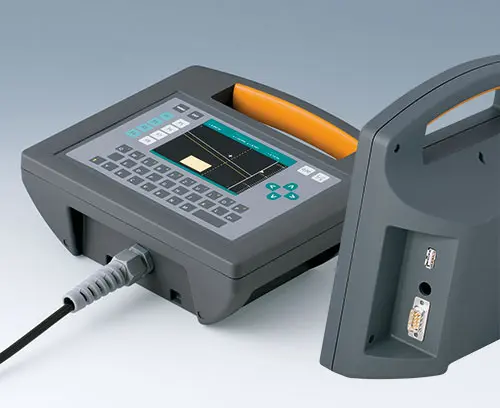

- geschützter Einbau von Schnittstellen

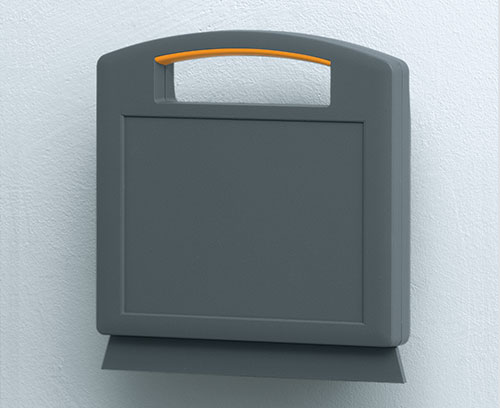

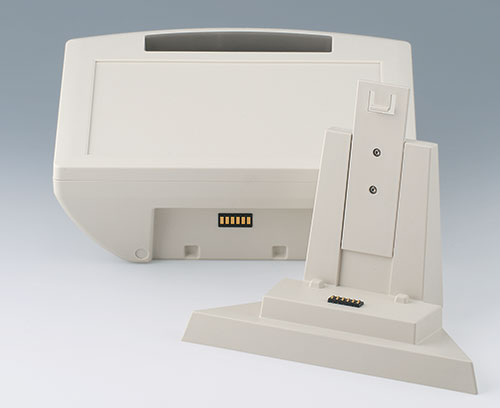

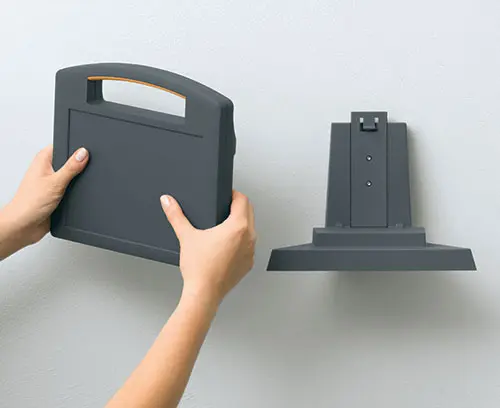

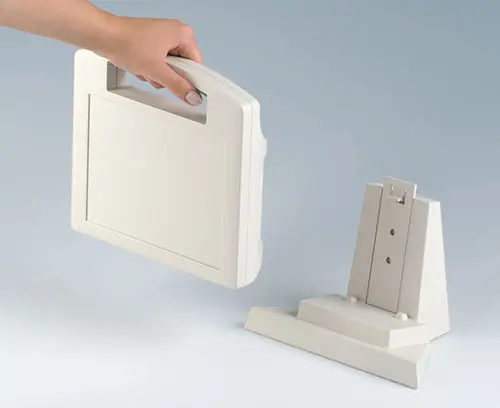

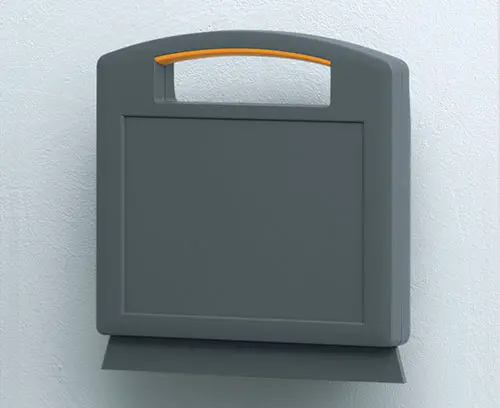

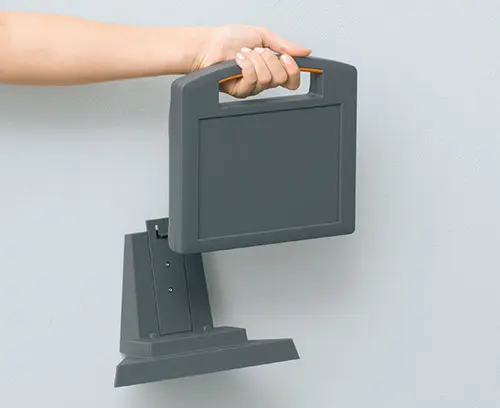

- gesicherte Ablage auf Tischkonsole und/oder Wandhalterung; einfache Daten- und Ladestromübertragung; Kontakte als Zubehör (ausgenommen Gehäuse flach)

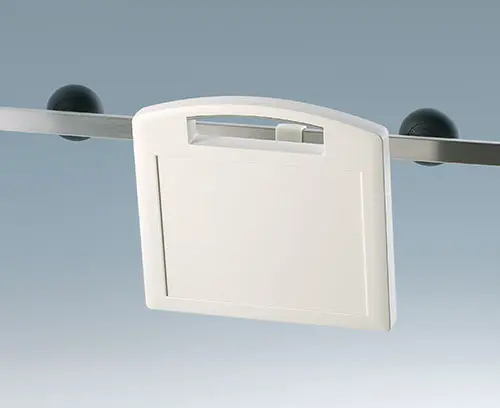

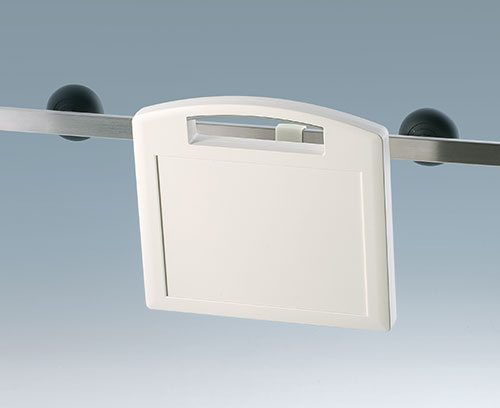

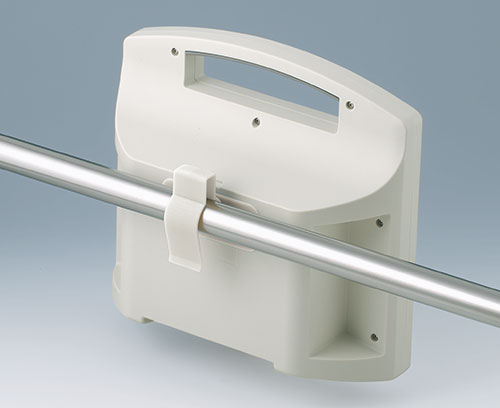

- Halteklammer zum Einhängen an Rundrohren und Geräteschienen DIN EN ISO 19054
- Gehäuse in schlagzähem Kunststoff trotzen harter Beanspruchung
- mit Dichtung Schutzart IP 54 (Zubehör)

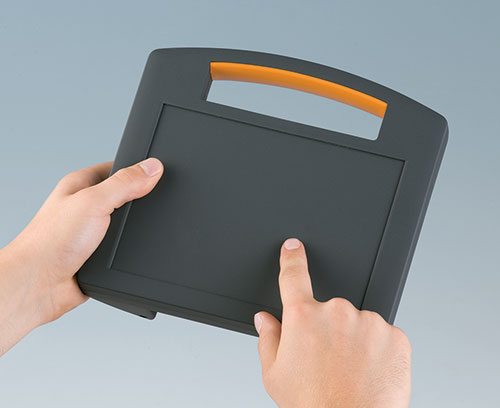

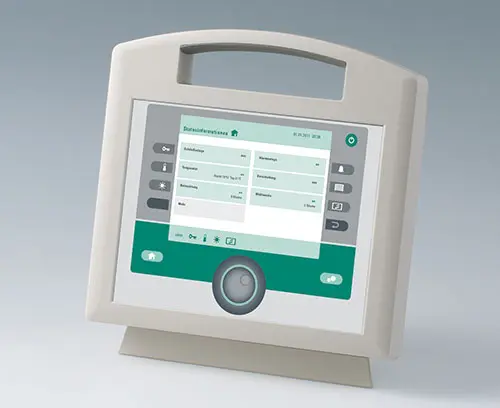

- vertieft liegendes Bedienfeld zum Schutz der Folientastatur
- Gehäuse sind leicht zu reinigen

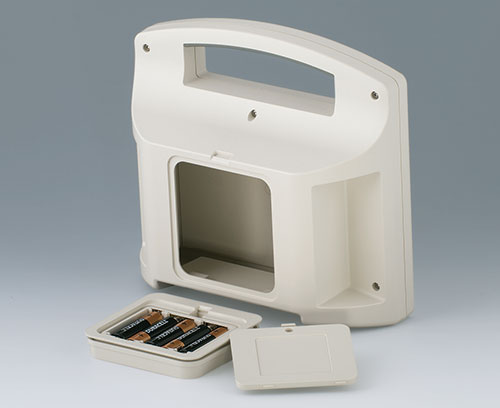

- Batteriefach für 5 x AA optional (Bearbeitung erforderlich)

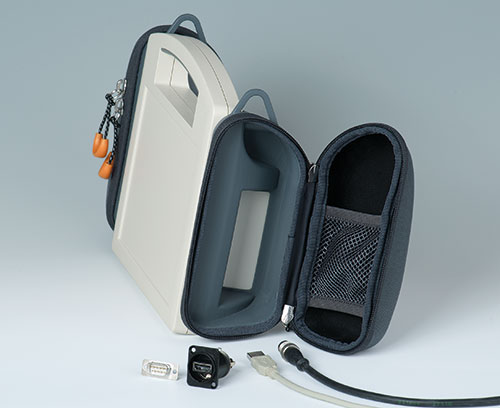

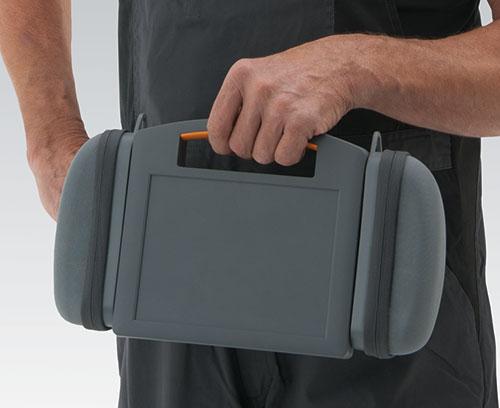

- Schutztaschen zur Aufbewahrung von Instrumenten, Sensoren, Zubehör etc. (Größen S und M)

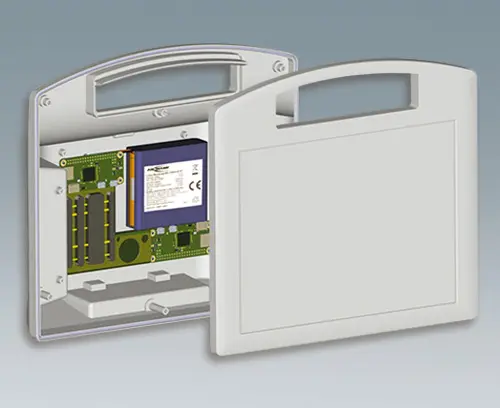

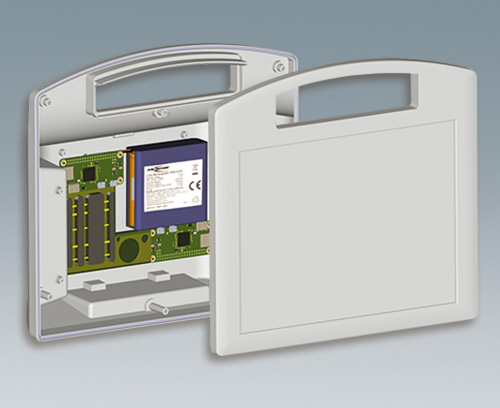

- Befestigungsdome für Platinen und Einbauteile
Mehr erfahren!
Lesen Sie unsere Blogbeiträge zu carrytec Blogartikel anzeigen >>
Anwendungsfelder
Einzigartige Anwendungsvielfalt: Hand – Tisch – Wand – Schiene – Rundrohr – Stativ – Tragarm. Je nach Einsatz (Indoor/ Outdoor) wartet die Gehäuseinnovation in verschiedenen Materialien, u.a. in schlagfestem Kunststoff, abgestimmten Farben und Kombinationsmöglichkeiten auf.

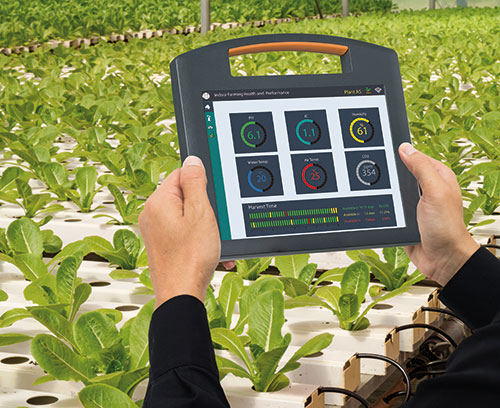

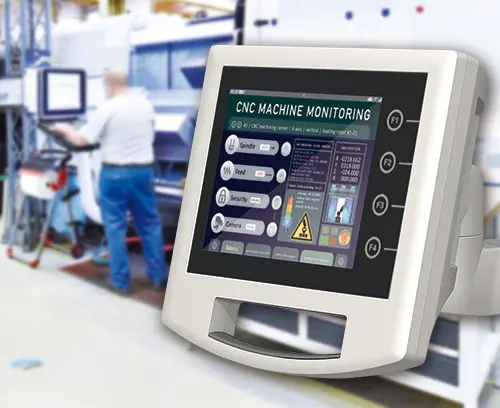

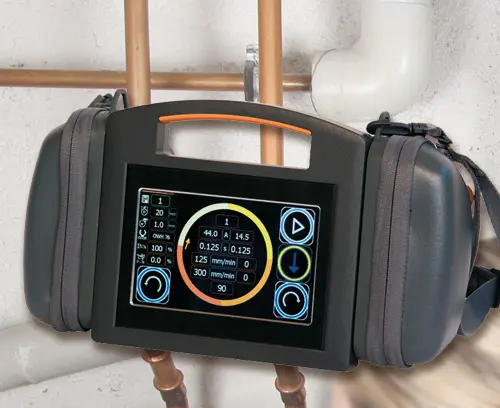

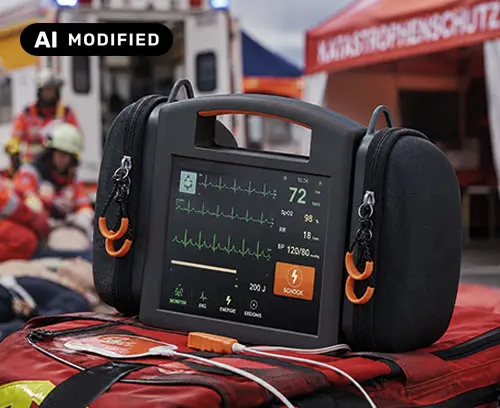

Medizintechnik, z.B. Notfallsysteme, Überwachungs- und Meldegeräte. Diagnostik, Therapie und Labor. Mess- und Regeltechnik. Kommunikation. Mobile Datenerfassung. Umwelttechnik. Energiemanagement. Sensorik. Industrie 4.0, Smart Factory. Maschinen- und Anlagenbau. Agrar- und Forstwirtschaft.
B4208107
Lieferumfang Ober- und Unterteil, TPE-Griffpad, Montage-Set
B4208107
CARRYTEC Sgrauweiß RAL 9002
222x205x80mm
B4208208
Lieferumfang Ober- und Unterteil, TPE-Griffpad, Montage-Set
B4208208
CARRYTEC Slava
222x205x80mm
B4210107
Lieferumfang Ober- und Unterteil, TPE-Griffpad, Montage-Set
B4210107
CARRYTEC Mgrauweiß RAL 9002
270x247x91mm
B4210127
Das Oberteil ist identisch mit den tieferen Gehäuseversionen, lediglich das Unterteil ist flacher ausgelegt.
Oberteil mit vertieft liegender Fläche für Folientastaturen. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Rückseitige Schnittstellenmontage, z.B. Tragarmanwendung, ermöglicht saubere Kabelführung über Gehäuseanbindung.
Lieferumfang Ober- und Unterteil, TPE-Griffpad, Montage-Set
B4210127

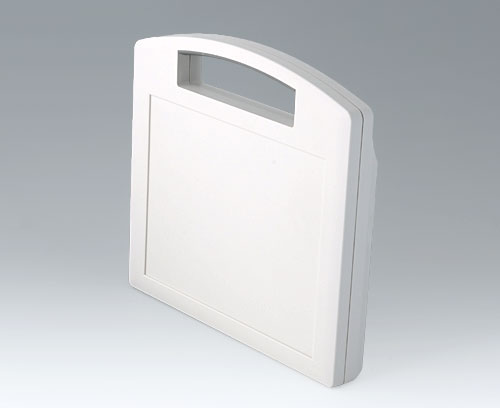

CARRYTEC M flachgrauweiß RAL 9002
270x247x42mm
B4210208
Lieferumfang Ober- und Unterteil, TPE-Griffpad, Montage-Set
B4210208
CARRYTEC Mlava
270x247x91mm

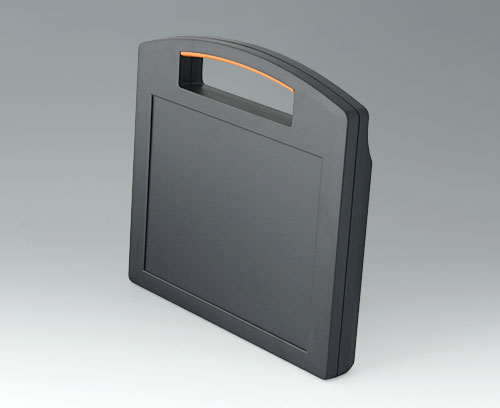

B4210228
Das Oberteil ist identisch mit den tieferen Gehäuseversionen, lediglich das Unterteil ist flacher ausgelegt.
Oberteil mit vertieft liegender Fläche für Folientastaturen. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Rückseitige Schnittstellenmontage, z.B. Tragarmanwendung, ermöglicht saubere Kabelführung über Gehäuseanbindung.
Lieferumfang Ober- und Unterteil, TPE-Griffpad, Montage-Set
B4210228
CARRYTEC M flachlava
270x247x42mm
B4213107
Lieferumfang Ober- und Unterteil, TPE-Griffpad, Montage-Set
B4213107
CARRYTEC Lgrauweiß RAL 9002
348x303x117mm
B4213208
Lieferumfang Ober- und Unterteil, TPE-Griffpad, Montage-Set
B4213208
CARRYTEC Llava
348x303x117mm
A0325080
Lieferumfang 1 selbstformende Schraube
A0325080
Selbstformende Schraube 2,5 x 8 mm (PZ1)
A9178007
Lieferumfang 1 Stück
A9178007
Kontakte, männlich
A9178008
Lieferumfang 1 Stück
A9178008
Kontakte, weiblich
A9193042
Für den Einbau sind Ausfräsungen am Gehäuse und Sockel notwendig, in welche die Trägerplatten eingeklebt werden. Die Trägerplatten können bereits vorab in die Gehäuse und Sockel eingebracht werden, die Kontakte (Zubehör) zu einem späteren Zeitpunkt.
Lieferumfang 2 Trägerplatten
A9193042
Trägerplatten für Kontakteschwarz RAL 9005

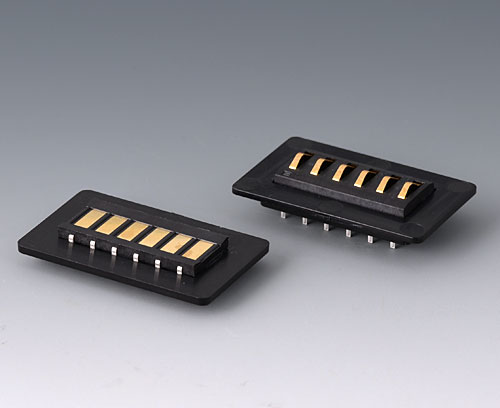

A9193044
Für den Einbau sind Ausfräsungen am Gehäuse und Sockel notwendig, in welche die Trägerplatten eingeklebt werden (Ausführung ‚weiblich‘ für das Gehäuse und ‚männlich‘ für den Sockel).
Lieferumfang 2 Trägerplatten, 2 Kontakte 6-polig (‚weiblich‘ und ‚männlich‘)
A9193044
Kontaktierungs-Set, 6-poligschwarz RAL 9005
A9338117
Montage: Mit Halter von innen verschraubt. Alternativ mit Klebefolie auf Anfrage. Empfehlenswert für Wandstärke 3 mm, bei der eine Vertiefung von 1,5 mm nötig ist, damit das Batteriefach bündig zur Wandoberfläche abschließt. Bei größeren Wandstärken muss die Vertiefung oder die Schraubenlänge entsprechend angepasst werden.
Lieferumfang 1 Batteriefach, 1 Batteriefachdeckel + M3-Schraube, 1 Halter, 2 Dichtungen, 1 Kontaktfedern-Set, vernickelt, 4 selbstformende Schrauben
A9338117
Batteriefach-Set, 5 x AAgrauweiß RAL 9002
93x98mm

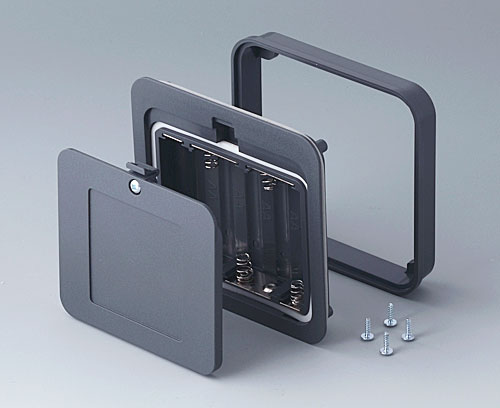

A9338218
Montage: Mit Halter von innen verschraubt. Alternativ mit Klebefolie auf Anfrage. Empfehlenswert für Wandstärke 3 mm, bei der eine Vertiefung von 1,5 mm nötig ist, damit das Batteriefach bündig zur Wandoberfläche abschließt. Bei größeren Wandstärken muss die Vertiefung oder die Schraubenlänge entsprechend angepasst werden.
Lieferumfang 1 Batteriefach, 1 Batteriefachdeckel + M3-Schraube, 1 Halter, 2 Dichtungen, 1 Kontaktfedern-Set, vernickelt, 4 selbstformende Schrauben
A9338218
Batteriefach-Set, 5 x AAlava
93x98mm
B4308001
Lieferumfang 1 Dichtung
B4308001
Dichtung S
B4308117
Lieferumfang 1 Sockel, Montage-Set
B4308117
Sockel S/Mgrauweiß RAL 9002

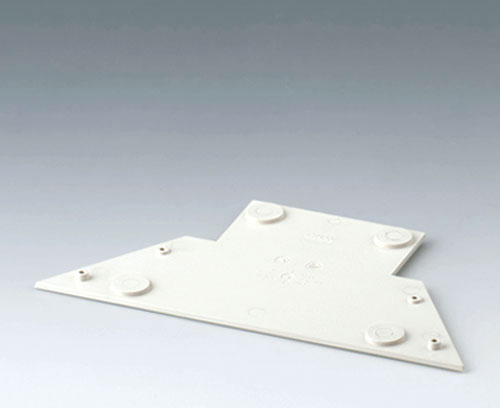

B4308127
Lieferumfang 1 Bodenplatte, 4 Gummifüße, Montage-Set
B4308127
Bodenplatte für Sockelgrauweiß RAL 9002
B4308218
Lieferumfang 1 Sockel, Montage-Set
B4308218
Sockel S/Mlava

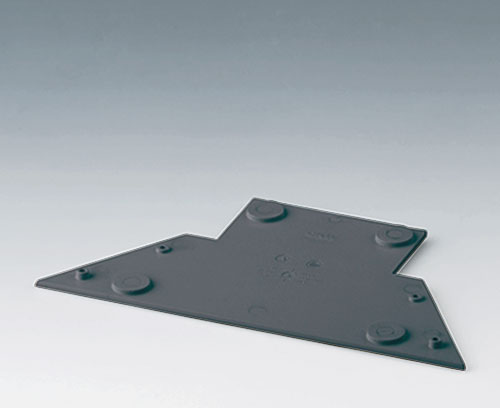

B4308228
Lieferumfang 1 Bodenplatte, 4 Gummifüße, Montage-Set
B4308228
Bodenplatte für Sockellava
B4308237
Lieferumfang 1 Halteklammer, Montage-Set
B4308237
Halteklammergrauweiß RAL 9002
B4308238
Lieferumfang 1 Halteklammer, Montage-Set
B4308238
Halteklammerlava
B4308600
Ausführung Rechte Seite.
Lieferumfang 1 Schutztasche rechte Seite, Montage-Set
B4308600
Schutztasche S, rechte Seite82x180x65mm

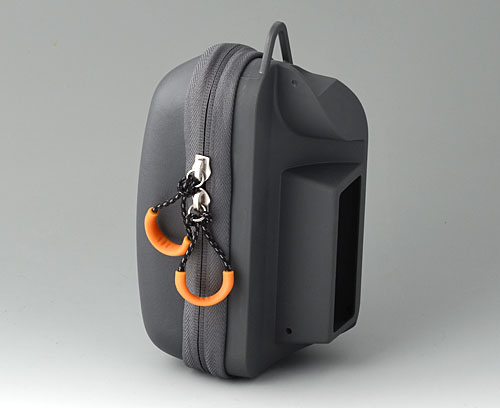

B4308610
Ausführung Linke Seite.
Lieferumfang 1 Schutztasche linke Seite, Montage-Set
B4308610
Schutztasche S, linke Seite82x180x65mm

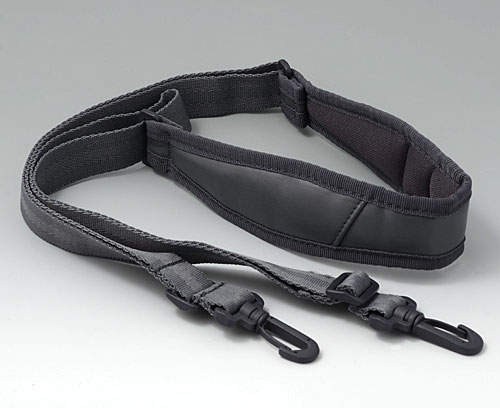

B4308650
Montage an CARRYTEC Gehäusen nur in Verbindung mit Schutztaschen links und rechts.
Lieferumfang 1 Umhängegurt
B4308650
Umhängegurt1400mm
B4310001
Lieferumfang 1 Dichtung
B4310001
Dichtung M
B4310600
Ausführung Rechte Seite.
Lieferumfang 1 Schutztasche rechte Seite, Montage-Set
B4310600

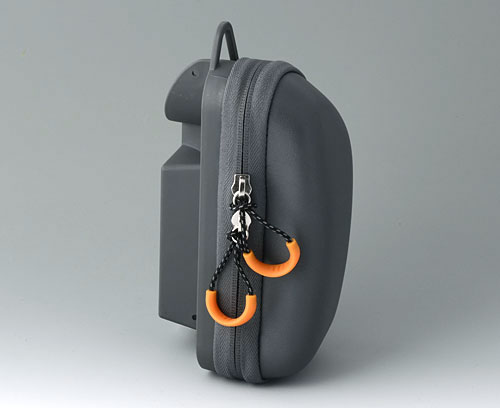

Schutztasche M, rechte Seite99x214x64mm
B4310610
Ausführung Linke Seite.
Lieferumfang 1 Schutztasche linke Seite, Montage-Set
B4310610
Schutztasche M, linke Seite99x214x64mm

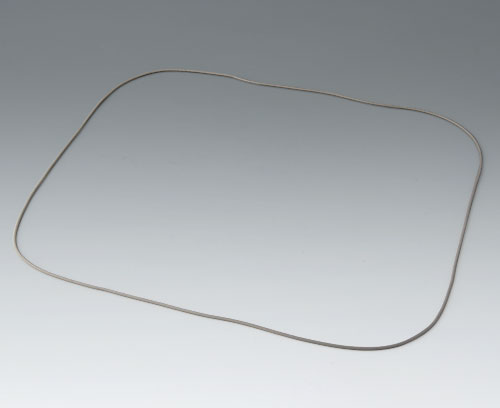

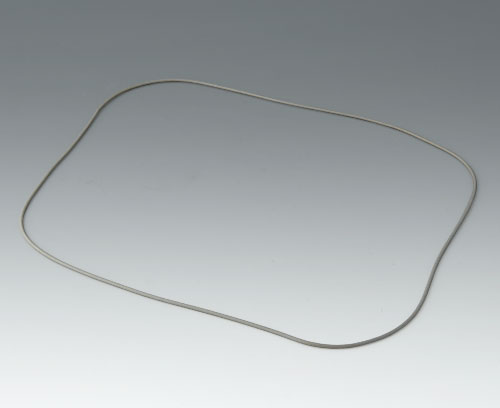

B4313001
Lieferumfang 1 Dichtung
B4313001
Dichtung L
B4313117
Lieferumfang 1 Sockel, Montage-Set
B4313117

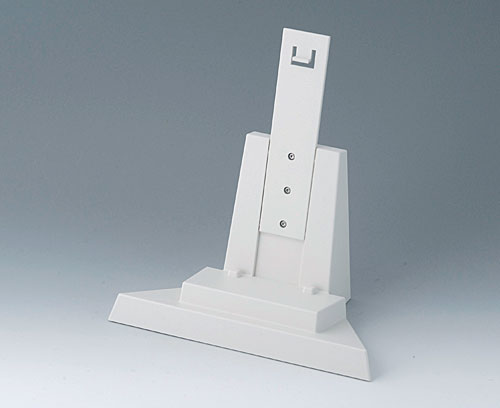

Sockel Lgrauweiß RAL 9002

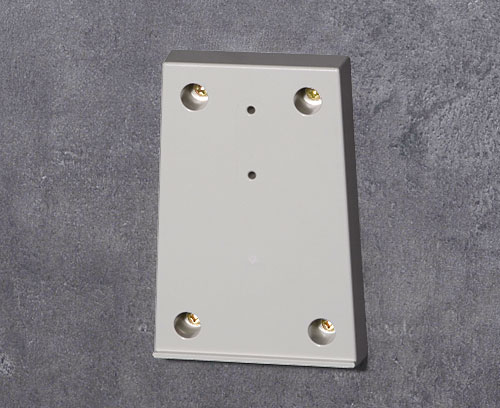

B4313147
Lieferumfang 1 Adapter und 2 selbstformende Schrauben
B4313147
Adapter für Sockel Lgrauweiß RAL 9002
B4313218
Lieferumfang 1 Sockel, Montage-Set
B4313218
Sockel Llava

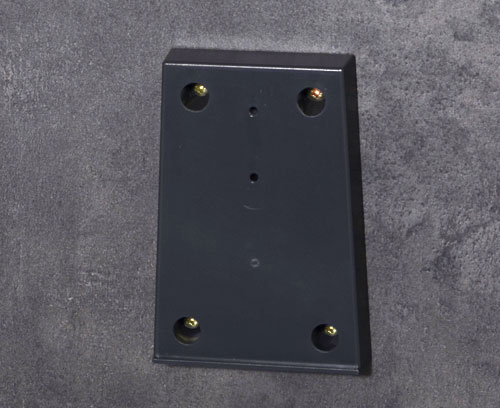

B4313248
Lieferumfang 1 Adapter und 2 selbstformende Schrauben
B4313248
Adapter für Sockel Llava
Produktoptionen für Carrytec
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
