B4213208 CARRYTEC L

B4213208

CARRYTEC L

Besonders robustes Kunststoffgehäuse mit Griff für den Outdoorbereich. Vertieft liegende Fläche für Folientastaturen. Plane, stoßgeschützte Flächen am Gehäuseunterteil für den Einbau der Schnittstellen, Steckverbinder, Peripheriegeräte etc. Rückseitige Schnittstellenmontage, z.B. Tragarmanwendung, ermöglicht saubere Kabelführung über Gehäuseanbindung, Befestigungsdome kompatibel zu VESA-Standard (100 x 100 mm). Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Sockel für einfache Daten- und Ladestromübertragung sowie Batteriefach 5 x AA (Bearbeitung auf Anfrage) als Zubehör.

Lieferumfang

Ober- und Unterteil, TPE-Griffpad, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9338218 Batteriefach-Set, 5 x AA

A9338218

Batteriefach-Set, 5 x AA Zum direkten Einbau in Frontplatten oder Gehäusewände. Einfacher Batteriewechsel. Batteriefachdeckel wahlweise rast und/oder schraubbar.
Montage: Mit Halter von innen verschraubt. Alternativ mit Klebefolie auf Anfrage. Empfehlenswert für Wandstärke 3 mm, bei der eine Vertiefung von 1,5 mm nötig ist, damit das Batteriefach bündig zur Wandoberfläche abschließt. Bei größeren Wandstärken muss die Vertiefung oder die Schraubenlänge entsprechend angepasst werden.

Lieferumfang 1 Batteriefach, 1 Batteriefachdeckel + M3-Schraube, 1 Halter, 2 Dichtungen, 1 Kontaktfedern-Set, vernickelt, 4 selbstformende Schrauben

schließen

A9338218

Batteriefach-Set, 5 x AA
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
lava
93x98mm
IP 54

Zubehör "Sockel"

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
B4308228 Bodenplatte für Sockel

B4308228

Bodenplatte für Sockel Empfehlenswert bei Tischanwendung. Die im Lieferumfang enthaltenen Gummifüße sorgen bei Tischausführung für Rutschsicherheit.

Lieferumfang 1 Bodenplatte, 4 Gummifüße, Montage-Set

schließen

B4308228

Bodenplatte für Sockel
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
lava
B4313218 Sockel L

B4313218

Sockel L Zur gesicherten Ablage der Gehäuse. Als Tischkonsole oder als Wandhalterung einsetzbar. Bei der Wandanwendung ist der Adapter (Zubehör) erforderlich. Ohne/mit Bodenplatte (Zubehör) auszustatten. Das Gehäuse rastet zuverlässig auf dem Sockel. Einfache Entnahme durch Ziehen am Griff. Bietet Platz für Lade- und Datentransferkontakten (Zubehör), Schnittstellen etc.

Lieferumfang 1 Sockel, Montage-Set

schließen

B4313218

Sockel L
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
lava

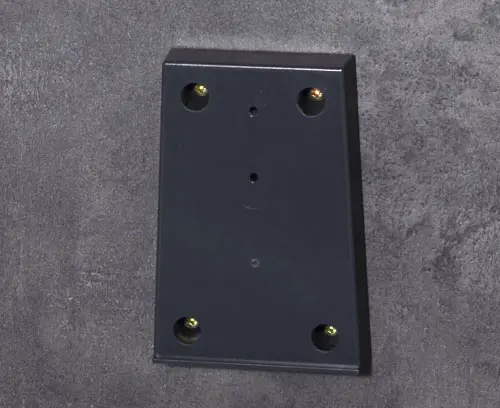

B4313248 Adapter für Sockel L

B4313248

Adapter für Sockel L Notwendig bei Wandanwendungen des Sockels. Die im Lieferumfang enthaltenen Schrauben sind zum Befestigen des Adapters am Sockel.

Lieferumfang 1 Adapter und 2 selbstformende Schrauben

schließen

B4313248

Adapter für Sockel L
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC (UL 94 V-0)
lava

Zubehör "Schutz"

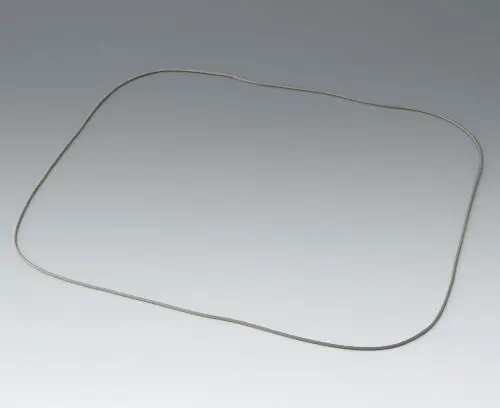

B4313001 Dichtung L

B4313001

Dichtung L Verwendung: Zur Erhöhung der Schutzart bei CARRYTEC L.

Lieferumfang 1 Dichtung

schließen

B4313001

Dichtung L
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

B4308238 Halteklammer

B4308238

Halteklammer Zum Einhängen der Gehäuse an Rundrohren Ø 32 mm und Geräte-Normschienen DIN EN ISO 19054 (25 x 10 mm). 2 Aufnahmebohrungen Ø 2,4 mm sind erforderlich. Zur Befestigung sind 2 Torx-Schrauben Ø 3 x 8 mm (Torx 10) aus Edelstahl im Set enthalten.

Lieferumfang 1 Halteklammer, Montage-Set

schließen

B4308238

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt
PA 6
lava

Zubehör "Schrauben"

A0325080 Selbstformende Schraube 2,5 x 8 mm (PZ1)

A0325080

Selbstformende Schraube 2,5 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0325080

Selbstformende Schraube 2,5 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9178008 Kontakte, weiblich

A9178008

Kontakte, weiblich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178008

Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9193042 Trägerplatten für Kontakte

A9193042

Trägerplatten für Kontakte Universelles Zubehör, das die Montage von Kontakten für die Daten- und Ladestromübertragung zwischen Gehäuse und Sockel vereinfacht. Erhältlich als Set, bestehend aus zwei Kunststoff-Trägerplatten zur Aufnahme der als Zubehör erhältlichen 6-poligen Kontakte (Ausführung ‚weiblich‘ für das Gehäuse und ‚männlich‘ für den Sockel).
Für den Einbau sind Ausfräsungen am Gehäuse und Sockel notwendig, in welche die Trägerplatten eingeklebt werden. Die Trägerplatten können bereits vorab in die Gehäuse und Sockel eingebracht werden, die Kontakte (Zubehör) zu einem späteren Zeitpunkt.

Lieferumfang 2 Trägerplatten

schließen

A9193042

Trägerplatten für Kontakte
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
A9193044 Kontaktierungs-Set, 6-polig

A9193044

Kontaktierungs-Set, 6-polig Universelles Zubehör, bestehend aus Trägerplatten und 6-poligen Kontakten. Vereinfacht die Montage der Kontakte für die Daten- und Ladestromübertragung zwischen Gehäuse und Sockel. Die ‚weiblichen‘ und ‚männlichen‘ Kontakte sind bereits fest mit der jeweiligen Trägerplatte verklebt. Die Kontaktpins sind für Lötarbeiten frei zugänglich.
Für den Einbau sind Ausfräsungen am Gehäuse und Sockel notwendig, in welche die Trägerplatten eingeklebt werden (Ausführung ‚weiblich‘ für das Gehäuse und ‚männlich‘ für den Sockel).

Lieferumfang 2 Trägerplatten, 2 Kontakte 6-polig (‚weiblich‘ und ‚männlich‘)

schließen

A9193044

Kontaktierungs-Set, 6-polig
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

Produktoptionen für B4213208

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Schutzart
IP 54 opt.
Erforderliches Zubehör: Dichtungs-Set
Farbe
Gehäuse lava,
Griffpad orange
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
348 mm
Höhe
303 mm
Tiefe
117 mm
Platinenlänge Unterteil
310 mm
Platinenbreite Unterteil
213 mm
Platinenlänge Oberteil
305 mm
Platinenbreite Oberteil
216 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
1211 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
