B4210107

CARRYTEC M

Robustes Kunststoffgehäuse mit Griff. Vertieft liegende Fläche für Folientastaturen. Plane, stoßgeschützte Flächen am Gehäuseunterteil für den Einbau der Schnittstellen, Steckverbinder, Peripheriegeräte etc. Rückseitige Schnittstellenmontage, z.B. Tragarmanwendung, ermöglicht saubere Kabelführung über Gehäuseanbindung. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Sockel für einfache Daten- und Ladestromübertragung sowie Batteriefach 5 x AA (Bearbeitung auf Anfrage) als Zubehör.

Lieferumfang

Ober- und Unterteil, TPE-Griffpad, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B4210107

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

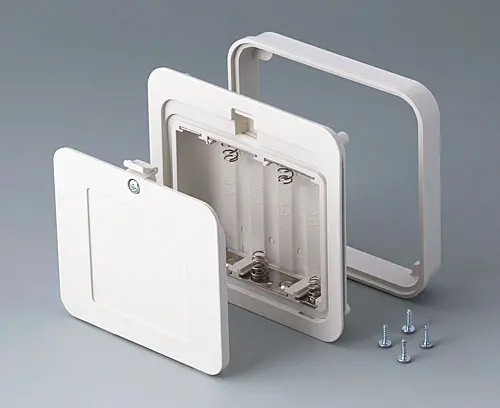

A9338117 Batteriefach-Set, 5 x AA

A9338117

Batteriefach-Set, 5 x AA Zum direkten Einbau in Frontplatten oder Gehäusewände. Einfacher Batteriewechsel. Batteriefachdeckel wahlweise rast und/oder schraubbar.
Montage: Mit Halter von innen verschraubt. Alternativ mit Klebefolie auf Anfrage. Empfehlenswert für Wandstärke 3 mm, bei der eine Vertiefung von 1,5 mm nötig ist, damit das Batteriefach bündig zur Wandoberfläche abschließt. Bei größeren Wandstärken muss die Vertiefung oder die Schraubenlänge entsprechend angepasst werden.

Lieferumfang 1 Batteriefach, 1 Batteriefachdeckel + M3-Schraube, 1 Halter, 2 Dichtungen, 1 Kontaktfedern-Set, vernickelt, 4 selbstformende Schrauben

A9338117

Batteriefach-Set, 5 x AA
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
93x98mm

Zubehör "Sockel"

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
B4308117 Sockel S/M

B4308117

Sockel S/M Zur gesicherten Ablage der Gehäuse. Als Tischkonsole oder Wandhalterung einsetzbar. Ohne/mit Bodenplatte (Zubehör) auszustatten. Das Gehäuse rastet zuverlässig auf dem Sockel. Einfache Entnahme durch Ziehen am Griff. Bietet Platz für Lade- und Datentransferkontakten (Zubehör), Schnittstellen etc.

Lieferumfang 1 Sockel, Montage-Set

B4308117

Sockel S/M
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

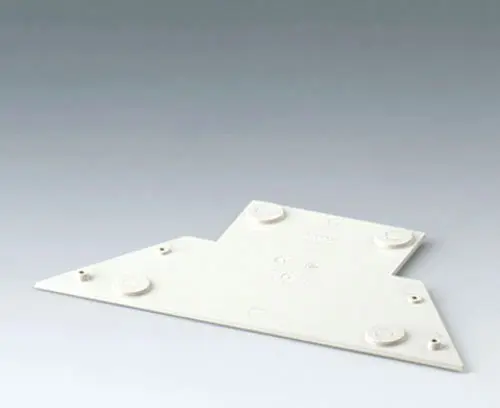

B4308127 Bodenplatte für Sockel

B4308127

Bodenplatte für Sockel Empfehlenswert bei Tischanwendung. Die im Lieferumfang enthaltenen Gummifüße sorgen bei Tischausführung für Rutschsicherheit.

Lieferumfang 1 Bodenplatte, 4 Gummifüße, Montage-Set

B4308127

Bodenplatte für Sockel
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Schutz"

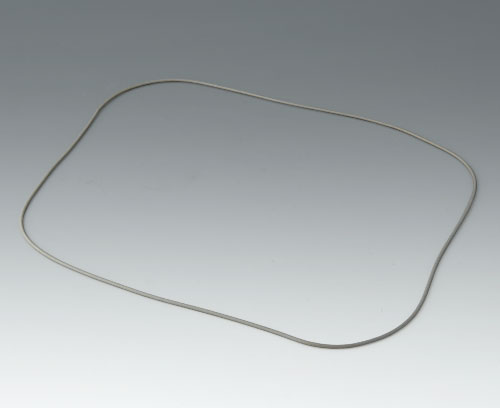

B4310001 Dichtung M

B4310001

Dichtung M Verwendung: Zur Erhöhung der Schutzart bei CARRYTEC M.

Lieferumfang 1 Dichtung

B4310001

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

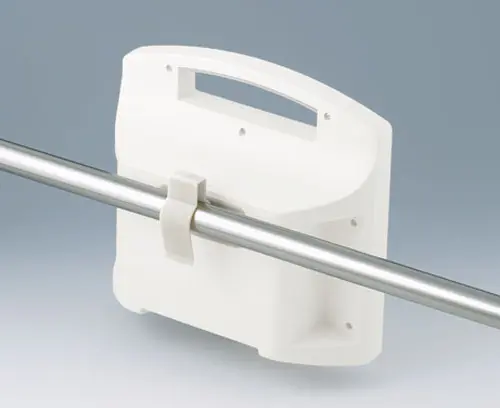

B4308237 Halteklammer

B4308237

Halteklammer Zum Einhängen der Gehäuse an Rundrohren Ø 32 mm und Geräte-Normschienen DIN EN ISO 19054 (25 x 10 mm). 2 Aufnahmebohrungen Ø 2,4 mm sind erforderlich. Zur Befestigung sind 2 Torx-Schrauben Ø 3 x 8 mm (Torx 10) aus Edelstahl im Set enthalten.

Lieferumfang 1 Halteklammer, Montage-Set

B4308237

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Tragen"

B4308650 Umhängegurt

B4308650

Umhängegurt Praktischer Umhängegurt mit Schulterpolster.
Montage an CARRYTEC Gehäusen nur in Verbindung mit Schutztaschen links und rechts.

Lieferumfang 1 Umhängegurt

B4308650

Umhängegurt
Produkt Ihrem Warenkorb hinzugefügt
grau
1400mm
B4310600 Schutztasche M, rechte Seite

B4310600

Schutztasche M, rechte Seite Speziell für CARRYTEC M. Schützt Gehäuse, Kabel und Sensoren. Bestehend aus einem Kunststoffformteil und strapazierfähigem Textilgewebe mit praktischem Reißverschluss für schnellen Zugang. Integrierte Aussparungen zur Gehäuseseite zum Anschließen von Instrumenten, die sofort einsatzbereit sind. Einfache Gehäuseverschraubung. Öse auf der Oberseite zum Tragen am Umhängegurt (sep. Artikel, siehe Zubehör).

Ausführung Rechte Seite.

Lieferumfang 1 Schutztasche rechte Seite, Montage-Set

B4310600

Schutztasche M, rechte Seite
Produkt Ihrem Warenkorb hinzugefügt
grau
99x214x64mm

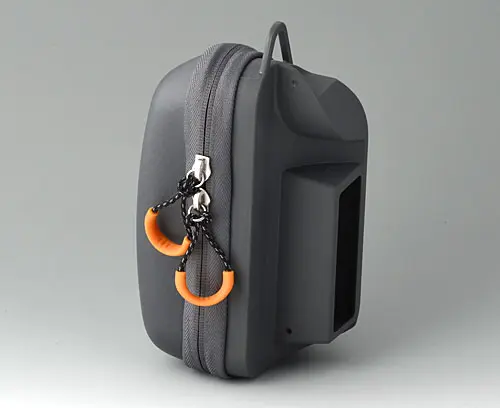

B4310610 Schutztasche M, linke Seite

B4310610

Schutztasche M, linke Seite Speziell für CARRYTEC M. Schützt Gehäuse, Kabel und Sensoren. Bestehend aus einem Kunststoffformteil und strapazierfähigem Textilgewebe mit praktischem Reißverschluss für schnellen Zugang. Integrierte Aussparungen zur Gehäuseseite zum Anschließen von Instrumenten, die sofort einsatzbereit sind. Einfache Gehäuseverschraubung. Öse auf der Oberseite zum Tragen am Umhängegurt (sep. Artikel, siehe Zubehör).

Ausführung Linke Seite.

Lieferumfang 1 Schutztasche linke Seite, Montage-Set

B4310610

Schutztasche M, linke Seite
Produkt Ihrem Warenkorb hinzugefügt
grau
99x214x64mm

Zubehör "Schrauben"

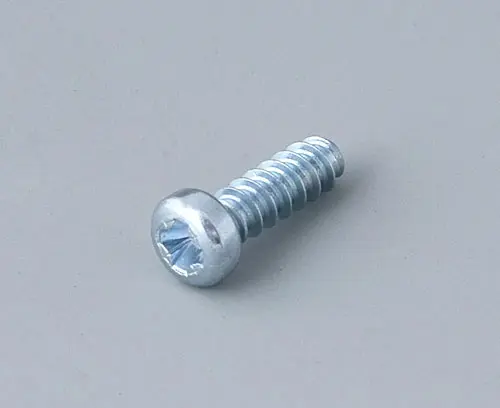

A0325080 Selbstformende Schraube 2,5 x 8 mm (PZ1)

A0325080

Selbstformende Schraube 2,5 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0325080

Selbstformende Schraube 2,5 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9178008 Kontakte, weiblich

A9178008

Kontakte, weiblich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

A9178008

Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9193042 Trägerplatten für Kontakte

A9193042

Trägerplatten für Kontakte Universelles Zubehör, das die Montage von Kontakten für die Daten- und Ladestromübertragung zwischen Gehäuse und Sockel vereinfacht. Erhältlich als Set, bestehend aus zwei Kunststoff-Trägerplatten zur Aufnahme der als Zubehör erhältlichen 6-poligen Kontakte (Ausführung ‚weiblich‘ für das Gehäuse und ‚männlich‘ für den Sockel).
Für den Einbau sind Ausfräsungen am Gehäuse und Sockel notwendig, in welche die Trägerplatten eingeklebt werden. Die Trägerplatten können bereits vorab in die Gehäuse und Sockel eingebracht werden, die Kontakte (Zubehör) zu einem späteren Zeitpunkt.

Lieferumfang 2 Trägerplatten

A9193042

Trägerplatten für Kontakte
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

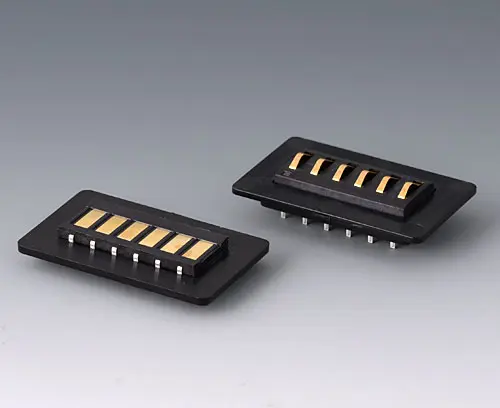

A9193044 Kontaktierungs-Set, 6-polig

A9193044

Kontaktierungs-Set, 6-polig Universelles Zubehör, bestehend aus Trägerplatten und 6-poligen Kontakten. Vereinfacht die Montage der Kontakte für die Daten- und Ladestromübertragung zwischen Gehäuse und Sockel. Die ‚weiblichen‘ und ‚männlichen‘ Kontakte sind bereits fest mit der jeweiligen Trägerplatte verklebt. Die Kontaktpins sind für Lötarbeiten frei zugänglich.
Für den Einbau sind Ausfräsungen am Gehäuse und Sockel notwendig, in welche die Trägerplatten eingeklebt werden (Ausführung ‚weiblich‘ für das Gehäuse und ‚männlich‘ für den Sockel).

Lieferumfang 2 Trägerplatten, 2 Kontakte 6-polig (‚weiblich‘ und ‚männlich‘)

A9193044

Kontaktierungs-Set, 6-polig
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Produktoptionen für B4210107

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Gehäuse

Griffpad
Schutzart

Erforderliches Zubehör: Dichtungs-Set
Farbe
Gehäuse grauweiß RAL 9002,
Griffpad vulkan
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
270 mm
Höhe
247 mm
Tiefe
91 mm
Platinenlänge Unterteil
258 mm
Platinenbreite Unterteil
176 mm
Platinenlänge Oberteil
259 mm
Platinenbreite Oberteil
184 mm
Folienlänge
219,5 mm
Folienbreite
162,5 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
646 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4210107 und vergessen Sie nicht, ein Angebot anzufordern!
