Aluminium-Profilgehäuse
B4016317
DATEC-TERMINAL M, Ausf. III
Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

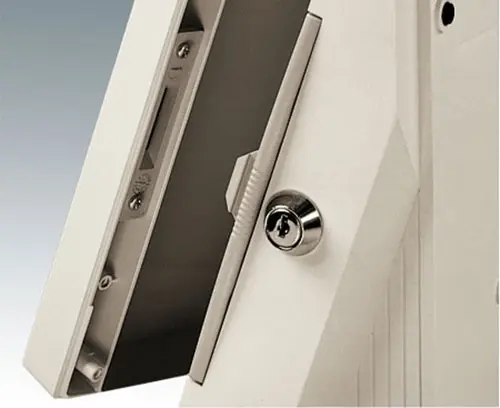

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss mit Schloss verhindert unbefugten Zugang zu den Bedien- und Anzeigeelementen. Beim Öffnen sichert ein Scharnier die Haube und ermöglicht gute Zugänglichkeit während der Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links. Alle Schlösser mit identischem Schlüssel.
Geeignet für den Einbau von Europa-Karten 100 x 160 mm.
Mit Ausschnitten für Scharnier/Schnellverschluss und Schloss
Lieferumfang1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier, Schnellverschluss und Schloss
Erstellen Sie Ihr PDF-Datenblatt für B4016317
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör zum Komplettieren
B4016417
Lieferumfang 1 Deckel, 2 Schrauben
B4016417
Deckel M geschlossen, flachgrauweiß RAL 9002
134x62x24mm
B4016457
Lieferumfang 1 Deckel, 2 Schrauben
B4016457
Deckel M geschlossen, hochgrauweiß RAL 9002
134x67x38mm
B4016617
Lieferumfang 1 Haube, Montage-Set
B4016617
Haube M, flachgrauweiß RAL 9002
168x220x29mm
B4016621
Lieferumfang 1 Haube, Montage-Set
B4016621
Haube M, flachtransparent
168x220x29mm
B4016631
Lieferumfang 1 Haube, Montage-Set
B4016631
Haube M, konvextransparent
168x220x29mm
B4016637
Lieferumfang 1 Haube, Montage-Set
B4016637
Haube M, konvexgrauweiß RAL 9002
168x220x29mm
B4016657
Lieferumfang 1 Haube, Montage-Set
B4016657
Haube M, hochgrauweiß RAL 9002
168x220x50mm
B4016671
Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)
B4016671
Abdeckstreifen M / Ltransparent
B4016677
Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)
B4016677
Abdeckstreifen M / Lgrauweiß RAL 9002
B4116116
Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 3 mm
B4116116
Frontplatte MHmatt eloxiert
128x209x2mm
Zubehör "Wand/Halter"
B4116147
Lieferumfang 1 Wandhalter, 2 Schrauben M3
B4116147
Wandhalter Mverzinkt
214x126x12mm
Erforderliches Zubehör: Haube / Haube konvex und Deckel geschlossen
Montageanleitungen (Teil)
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 259 KB
- AutoCAD DWG-Format 574 KB
- AutoCAD DXF-Format 2.079 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 3.939 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00008191.x_t 5.471 KB
- 00008191.STEP 13.002 KB
- 00008191.SAT 14.850 KB
(OKW Produkt)
