Aluminium-Profilgehäuse
B4016217
DATEC-TERMINAL M, Ausf. II
Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

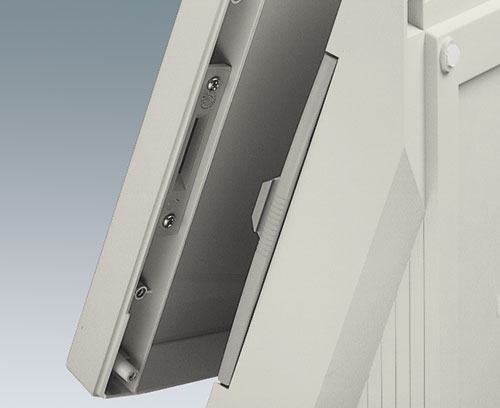

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss und das Scharnier gewährleisten einfache und gute Zugänglichkeit bei allen Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links.
Geeignet für den Einbau von Europa-Karten 100 x 160 mm.
Mit zwei Ausschnitten für Scharnier bzw. Schnellverschluss
Lieferumfang1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier und Schnellverschluss
Erstellen Sie Ihr PDF-Datenblatt für B4016217
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör zum Komplettieren
B4016417
Lieferumfang 1 Deckel, 2 Schrauben
B4016417
Deckel M geschlossen, flachgrauweiß RAL 9002
134x62x24mm
B4016457
Lieferumfang 1 Deckel, 2 Schrauben
B4016457
Deckel M geschlossen, hochgrauweiß RAL 9002
134x67x38mm
B4016617
Lieferumfang 1 Haube, Montage-Set
B4016617
Haube M, flachgrauweiß RAL 9002
168x220x29mm
B4016621
Lieferumfang 1 Haube, Montage-Set
B4016621
Haube M, flachtransparent
168x220x29mm
B4016631
Lieferumfang 1 Haube, Montage-Set
B4016631
Haube M, konvextransparent
168x220x29mm
B4016637
Lieferumfang 1 Haube, Montage-Set
B4016637
Haube M, konvexgrauweiß RAL 9002
168x220x29mm
B4016657
Lieferumfang 1 Haube, Montage-Set
B4016657
Haube M, hochgrauweiß RAL 9002
168x220x50mm
B4016671
Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)
B4016671
Abdeckstreifen M / Ltransparent
B4016677
Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)
B4016677
Abdeckstreifen M / Lgrauweiß RAL 9002
B4116116
Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 3 mm
B4116116
Frontplatte MHmatt eloxiert
128x209x2mm
Zubehör "Wand/Halter"
B4116147
Lieferumfang 1 Wandhalter, 2 Schrauben M3
B4116147
Wandhalter Mverzinkt
214x126x12mm
Erforderliches Zubehör: Haube / Haube konvex und Deckel geschlossen
Montageanleitungen (Teil)
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 255 KB
- AutoCAD DWG-Format 559 KB
- AutoCAD DXF-Format 2.012 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 3.898 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00008190.x_t 5.324 KB
- 00008190.STEP 12.705 KB
- 00008190.SAT 14.623 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4016217 und vergessen Sie nicht, ein Angebot anzufordern!
