B1065469

TOPTEC 154 F, исп. II

Корпус для электронных приборов, в плоском исполнении. Оригинальная система сборки на защёлках. Монтажные бобышки для крепления плат в верхней и нижней частях корпуса.

Исполнение

С вентиляционными отверстиями

Комплект поставки

1 верхняя часть, 1 нижняя часть, 2 торцевые панели

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B1065469

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для настенного монтажа / для подвеса

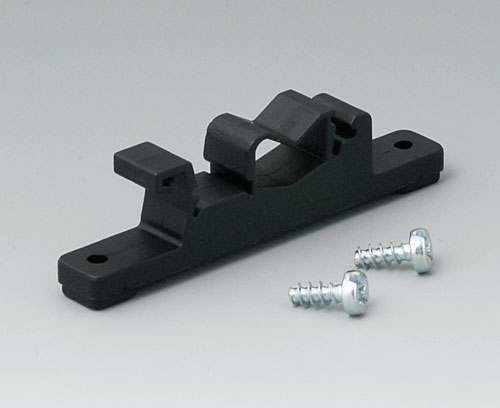

B1300019 Адаптер для монтажа на DIN-рейку

B1300019

Адаптер для монтажа на DIN-рейку Специально для корпусов TOPTEC размеров от 123 F/H. Для монтажа на DIN- рейку в соответствии со стандартом DIN EN 60715 (TH35, G32). Простая сборка. Необходимо 2 отверстия ø 3 мм в корпусе.

Комплект поставки 1 адаптер, набор крепежа

B1300019

Адаптер для монтажа на DIN-рейку
изделие добавлено в вашу корзину

черный RAL 9005

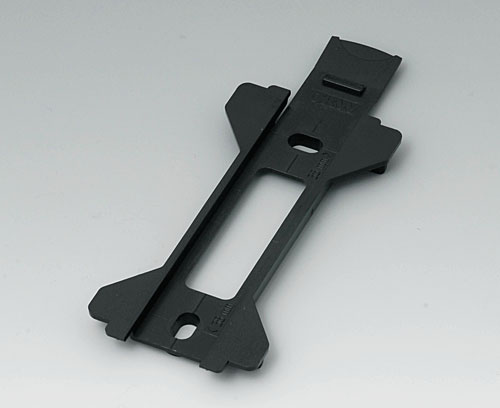

B1360029 Настенный держатель для TOPTEC 154

B1360029

Настенный держатель для TOPTEC 154 Изделие предназначено для "невидимой" настенной установки корпуса. Конструкция держателя обеспечивает надёжную фиксацию корпуса и легкий демонтаж.

Комплект поставки 1 держатель

B1360029

Настенный держатель для TOPTEC 154
изделие добавлено в вашу корзину

черный RAL 9005

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A9199008 Набор шурупов

A9199008

Набор шурупов Набор шурупов 2,5 x 6 мм со шлицем PZ1 для монтажа плат.

Комплект поставки 4 шурупа

A9199008

Набор шурупов
изделие добавлено в вашу корзину

Прочие аксессуары

A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный

Виды доработки для B1065469

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты
Цвет
черный RAL 9005
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
154 mm
Ширина
84 mm
Высота
38 mm
Длина платы, в основании
143 mm
Ширина платы, в основании
75 mm
Длина платы, в верхней части
122 mm
Ширина платы, в верхней части
75 mm
Длина плёночной клавиатуры
125,5 mm
Ширина плёночной клавиатуры
59,9 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
110 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B1065469 and don't forget to request a quotation!
