B3407031

SMART-TERMINAL 240

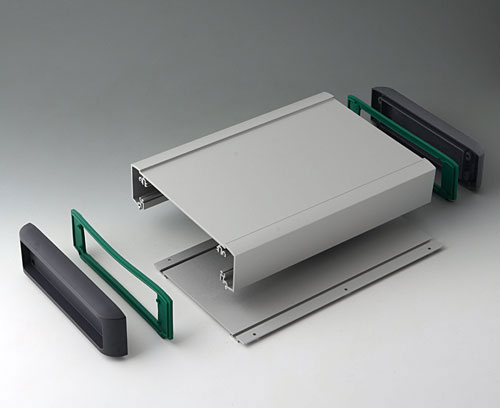

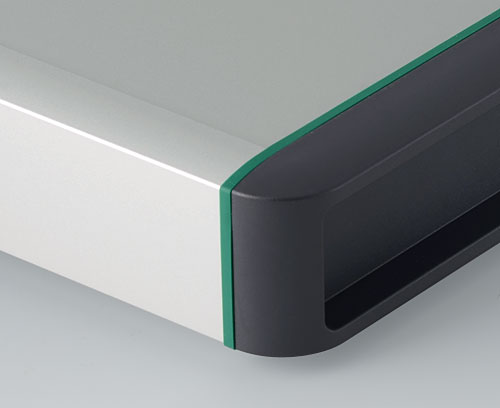

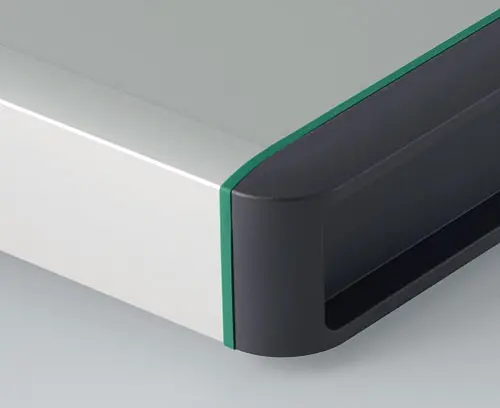

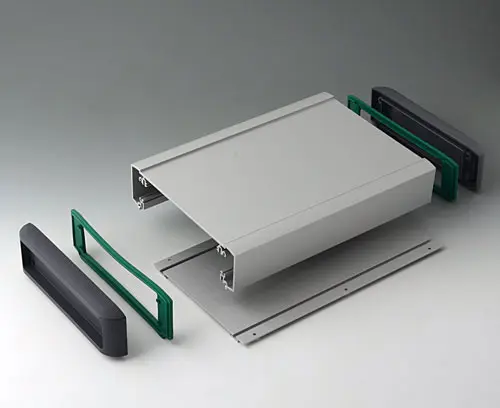

Прочный и элегантный корпус, состоящий из основной и нижней частей, изготовленных из анодированного алюминиевого профиля со специальной обработкой поверхности, двух зелёных уплотнительных прокладок и двух тёмно-серых торцевых крышек. Удобный доступ к внутреннему пространству для сборочных работ.
Горизонтальные направляющие и резьбовые каналы для крепления платы. Плоские области для установки разъёмов. Углублённая область на основной части для защиты дисплея, плёночной клавиатуры или элементов управления. Торцевые крышки с углублениями для защиты кабелей и соединителей.
Корпус поставляется с набором сборочного крепежа, в который входят винты, уплотнительные шайбы и две прокладки круглого сечения для герметизации стыка между основной и нижней частями.
Отдельно поставляются аксессуары: набор для настенного монтажа, набор для наклона корпуса (на 12°) и квадратные гайки для крепления платы или монтажной панели.

Комплект поставки

Основная часть, нижняя часть, две зелёные уплотнительные прокладки, две торцевые крышки, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B3407031

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - базы

B3507030 Набор для наклона корпуса

B3507030

Набор для наклона корпуса Обеспечивает эргономичный наклон корпуса на 12° для облегчения считывания и ввода информации. Для обеспечения стабильного положения прибора на столе используются резиновые ножки (входят в комплект).
Рациональная система сборки без дополнительных винтовых соединений: правая и левая опоры вставляются в профиль нижней части корпуса и фиксируются торцевыми крышками.

Комплект поставки 2 наклонные опоры, 4 резиновые ножки

B3507030

Набор для наклона корпуса
изделие добавлено в вашу корзину

лава

Аксессуары - для настенного монтажа / для подвеса

A9325018 Pole/mast mounting bracket

A9325018

Pole/mast mounting bracket

For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.

Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.

Комплект поставки 1 pole/mast mounting bracket

A9325018

Pole/mast mounting bracket
изделие добавлено в вашу корзину

тёмно-серый RAL 7016
100x100x20mm
B3507020 Набор для настенного монтажа

B3507020

Набор для настенного монтажа Набор, состоящий из двух деталей, для надёжного и практичного настенного монтажа корпуса SMART-TERMINAL.
Последовательность установки: прикрепите настенный держатель к стене в двух точках; наклейте на держатель два резиновых ограничителя (для предотвращения смещения корпуса в стороны); наденьте корпус на держатель, зацепите фиксатор за выступ нижней части корпуса и прикрепите фиксатор к стене.

Комплект поставки 1 настенный держатель, 1 фиксатор, 2 ограничителя (самоклеящихся)

B3507020

Набор для настенного монтажа
изделие добавлено в вашу корзину

Аксессуары - для сборки

A0330080 Винт M3 x 8 (T10)

A0330080

Винт M3 x 8 (T10) Для крепления плат и монтажных панелей в основном профиле корпуса SMART-TERMINAL.

Комплект поставки 1 винт

A0330080

Винт M3 x 8 (T10)
изделие добавлено в вашу корзину
B3500001 Набор квадратных гаек M3

B3500001

Набор квадратных гаек M3 Для крепления платы или монтажной панели на нижней части корпуса SMART-TERMINAL. Гайки размещаются в Т-образных канавках нижней части.

Комплект поставки 4 квадратные гайки M3

B3500001

Набор квадратных гаек M3
изделие добавлено в вашу корзину

Виды доработки для B3407031

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Profiles

Side covers

Designer seals
Степень защиты
Цвет
Profiles матово-анодированный,
Side covers лава,
Designer seals зеленый
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
282 mm
Ширина
170 mm
Высота
50 mm
Длина платы, в верхней части
240 mm
Ширина платы, в верхней части
117 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (группа)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
867 g
Код таможенного тарифа
(изделия OKW)
76042990
Страна изготовления
Germany
