Smart-Terminal

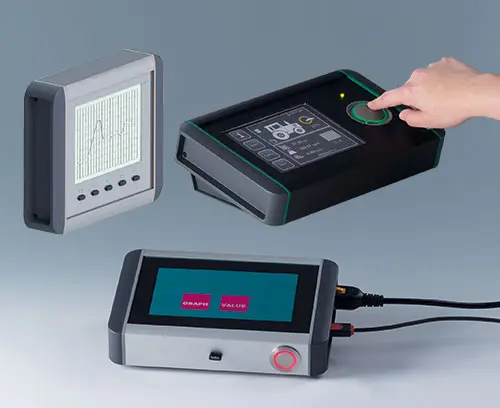

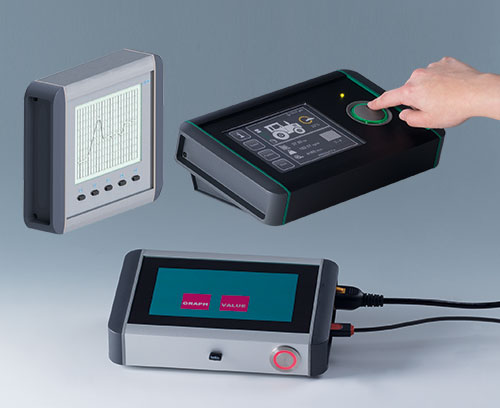

Высокотехнологичные корпуса на основе алюминиевого профиля для пультов управления

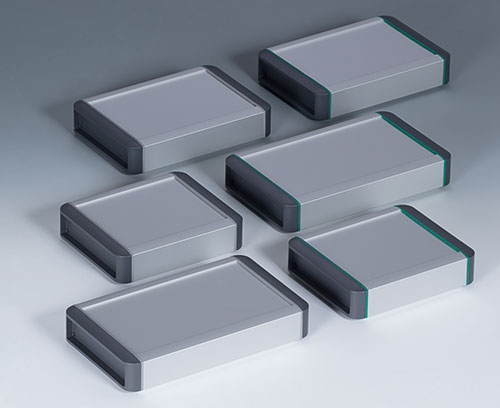

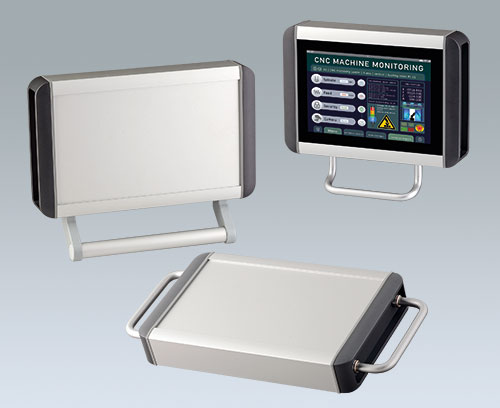

Корпуса на основе алюминиевого профиля из нашей новой серии SMART-TERMINAL обладают высококачественной матовой анодированной поверхностью. Эти современные, прочные и привлекательно выглядящие корпуса, благодаря обширному внутреннему пространству, позволяют размещать крупногабаритные компоненты, например сенсорные панели, дисплейные модули, платы и т. п. Разнообразные технологические преимущества, возможность заказа профиля нужной длины, а также различные варианты дизайна, делают серию SMART-TERMINAL лидером в области прочных промышленных корпусов для дисплеев.

  • 3 каталожных варианта корпуса на основе профилей длиной 160 мм, 200 мм и 240 мм (полная длина: с крышками на 42 мм больше, с алюминиевыми торцевыми панелями на 4 мм больше), с шириной 170 мм и высотой 50 мм

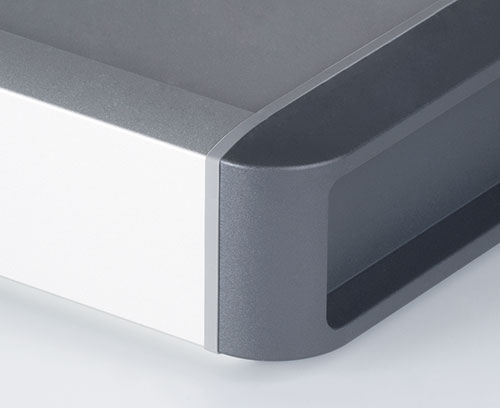

  • торцевые крышки тёмно-серого цвета изготавливаются из высококачественной пластмассы АСА+ПК-ОС
  • уплотнительные прокладки изготавливаются из эластичного материала серого или зелёного цвета

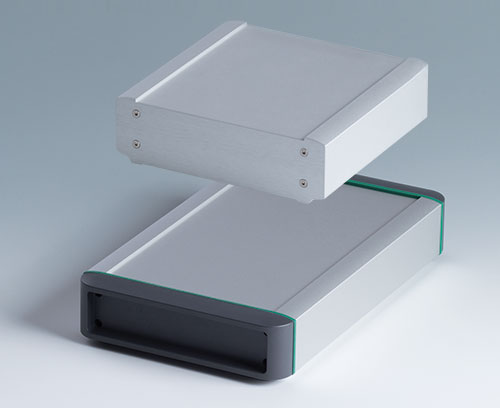

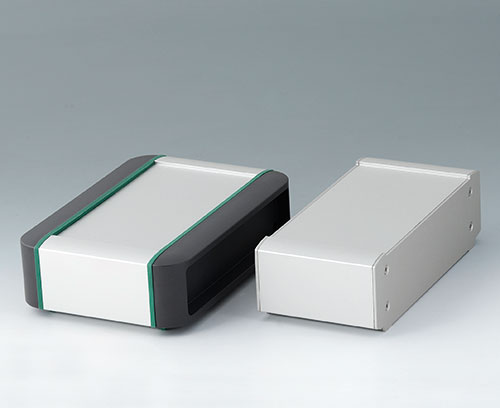

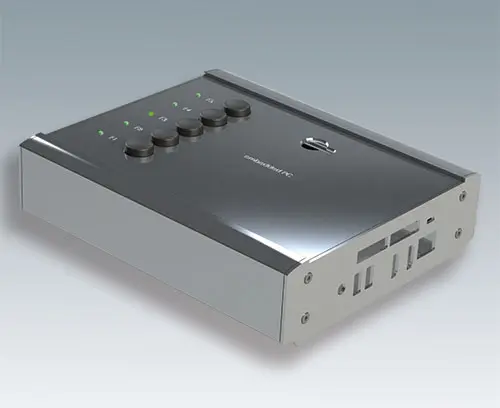

  • также выпускаются в исполнении с простыми алюминиевыми торцевыми панелями

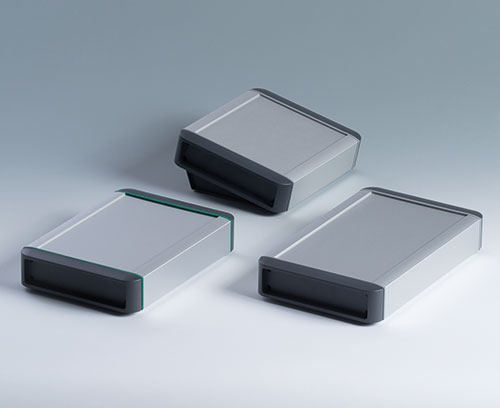

  • конструкция корпусов позволяет использовать их в качестве настольных, настольных пультовых или настенных

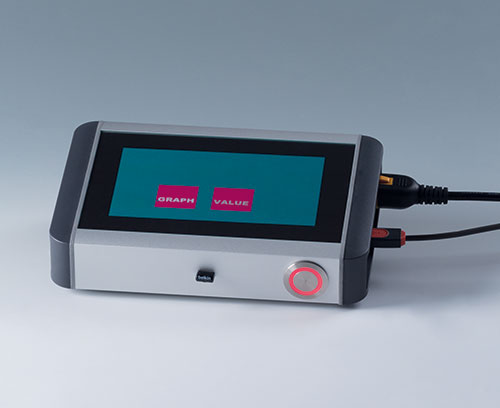

  • углублённая область сверху для защиты дисплея, плёночной клавиатуры или элементов управления
    (SMART-TERMINAL 160: 5,7"/14 см; SMART-TERMINAL 200 и 240: 7"/17,8 см)
  • горизонтальные направляющие для плат и резьбовые каналы внутри корпуса

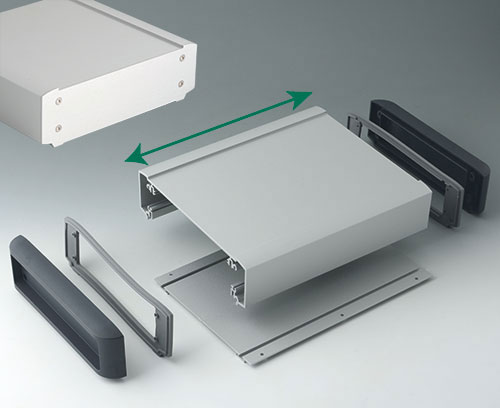

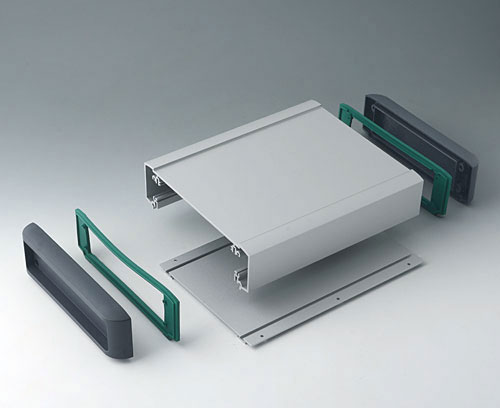

  • разборная конструкция из двух профилей облегчает размещение и крепление компонентов, при этом отсутствуют видимые винтовые соединения
  • обилие плоских поверхностей для крепления кабельных вводов, соединителей и элементов управления и визуализации
  • углубления на торцевых крышках для защиты кабельных вводов и соединителей
  • дополнительно поставляются: набор для настенного монтажа, набор для наклона корпуса (12°), набор квадратных гаек (для крепления платы)
    Заказные размеры и исполнения
  • нарезка профилей на отрезки нужной длины под требования заказчика
  • при заказе от 200 шт. мы можем изготовить уплотнительные прокладки нестандартного цвета

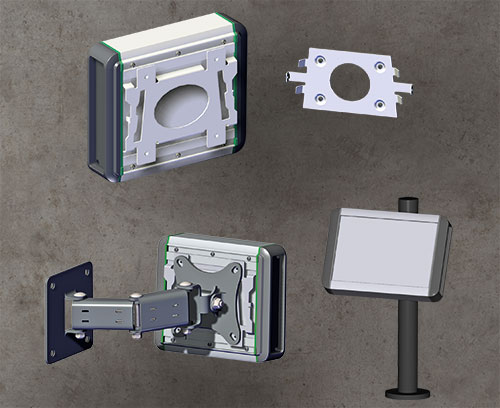

  • Крепление стандарта VESA для корпусов SMART-TERMINAL: по запросу
Экспорт в PDF
  • Видео
  • Примеры Применения

We need your consent to load the video service (Vimeo).

We use a third-party service to embed our video content (Vimeo). This service may collect data about your activities. Please read our privacy policy and consent to the use of the service to watch this video.

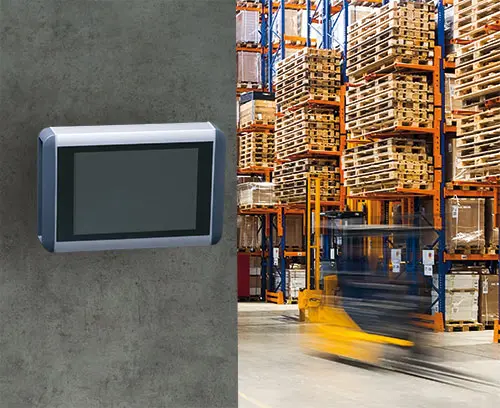

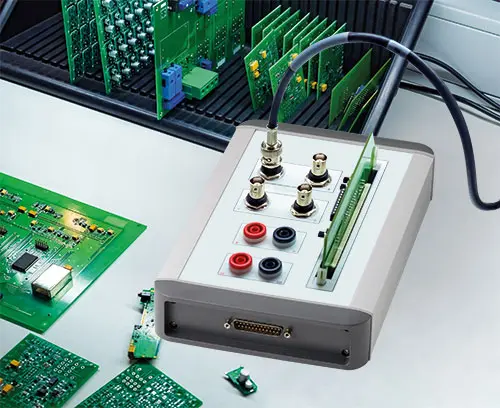

Применения

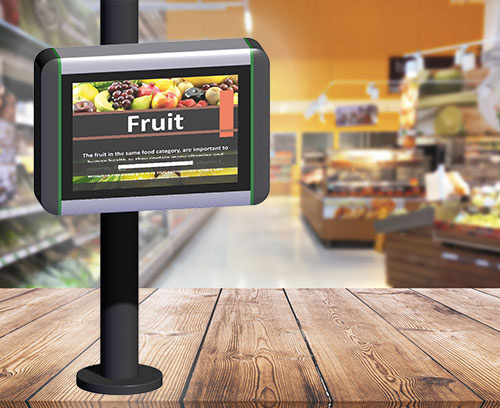

Периферийное оборудование, человеко-машинные интерфейсы. Офисная техника. Устройства связи. Системы безопасности. Биометрические приборы. Медицинское и лабораторное обрудование. Приборы автоматики. Industry 4,0. «умное» производство. онтрольно-измерительная аппаратура.

  • Выбрать исполнения
  • Аксессуары
  • Услуги по доработке
  • Информация

Выберите ниже нужное исполнение (нужный размер) или просмотрите полный список изделий серии

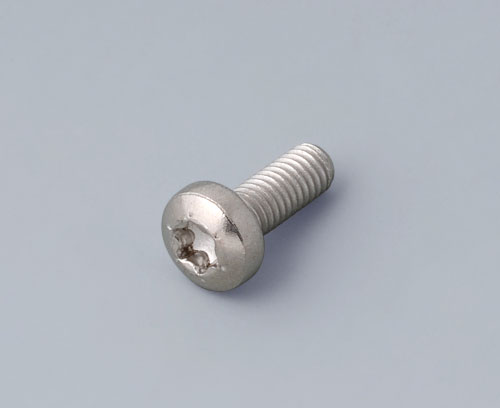

A0330080 Винт M3 x 8 (T10)

A0330080

Винт M3 x 8 (T10) Для крепления плат и монтажных панелей в основном профиле корпуса SMART-TERMINAL.

Комплект поставки 1 винт

A0330080

Винт M3 x 8 (T10)
изделие добавлено в вашу корзину
A9209229 Резиновые ножки 8,5 х 2,2 мм

A9209229

Резиновые ножки 8,5 х 2,2 мм Для корпусов SMART-TERMINAL с алюминиевыми торцевыми панелями.
Эти нескользящие резиновые ножки обеспечивают устойчивое положение корпуса на столе.
На один корпус нужно четыре ножки.

Комплект поставки 2 резиновые ножки

A9209229

Резиновые ножки 8,5 х 2,2 мм
изделие добавлено в вашу корзину
черный
A9325018 Pole/mast mounting bracket

A9325018

Pole/mast mounting bracket

For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.

Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.

Комплект поставки 1 pole/mast mounting bracket

A9325018

Pole/mast mounting bracket
изделие добавлено в вашу корзину

тёмно-серый RAL 7016
100x100x20mm
B3500001 Набор квадратных гаек M3

B3500001

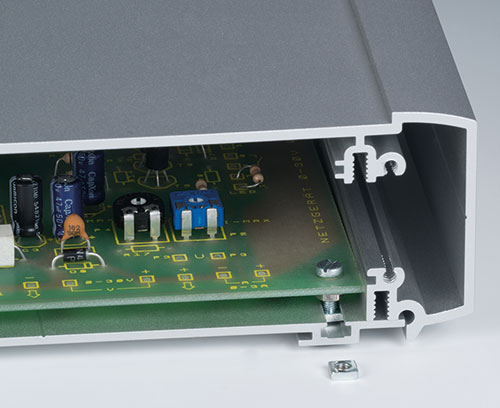

Набор квадратных гаек M3 Для крепления платы или монтажной панели на нижней части корпуса SMART-TERMINAL. Гайки размещаются в Т-образных канавках нижней части.

Комплект поставки 4 квадратные гайки M3

B3500001

Набор квадратных гаек M3
изделие добавлено в вашу корзину
B3507020 Набор для настенного монтажа

B3507020

Набор для настенного монтажа Набор, состоящий из двух деталей, для надёжного и практичного настенного монтажа корпуса SMART-TERMINAL.
Последовательность установки: прикрепите настенный держатель к стене в двух точках; наклейте на держатель два резиновых ограничителя (для предотвращения смещения корпуса в стороны); наденьте корпус на держатель, зацепите фиксатор за выступ нижней части корпуса и прикрепите фиксатор к стене.

Комплект поставки 1 настенный держатель, 1 фиксатор, 2 ограничителя (самоклеящихся)

B3507020

Набор для настенного монтажа
изделие добавлено в вашу корзину

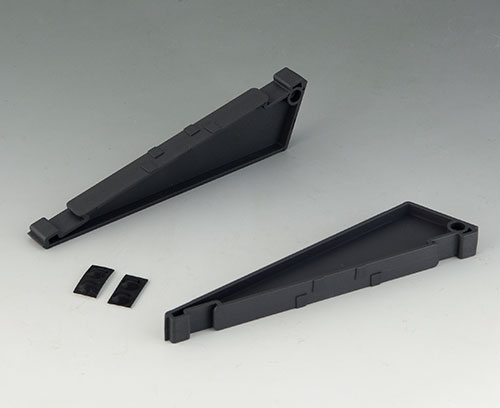

B3507030 Набор для наклона корпуса

B3507030

Набор для наклона корпуса Обеспечивает эргономичный наклон корпуса на 12° для облегчения считывания и ввода информации. Для обеспечения стабильного положения прибора на столе используются резиновые ножки (входят в комплект).
Рациональная система сборки без дополнительных винтовых соединений: правая и левая опоры вставляются в профиль нижней части корпуса и фиксируются торцевыми крышками.

Комплект поставки 2 наклонные опоры, 4 резиновые ножки

B3507030

Набор для наклона корпуса
изделие добавлено в вашу корзину

лава

Виды доработки для Smart-Terminal

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
