A9413443 SHELL-TYPE CASE V 190, исп. I

A9413443

SHELL-TYPE CASE V 190, исп. I

Корпус, состоящий из двух частей, открытый спереди (для установки лицевой панели). Направляющие и монтажные бобышки для монтажа плат в верхней и нижней частях корпуса. Лицевая панель поставляется отдельно.

Исполнение

Без батарейного отсека

Комплект поставки

Bерхняя и нижняя части корпуса, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Необходимые аксессуары

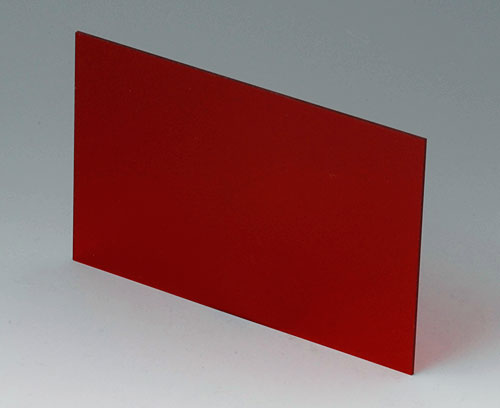

A9113223 Лицевая / задняя панель V, O 190

A9113223

Лицевая / задняя панель V, O 190 Лицевая панель для корпусов A9413440 и A9413443.

Комплект поставки 1 панель

Закрыть

A9113223

Лицевая / задняя панель V, O 190
изделие добавлено в вашу корзину
Акриловое стекло
прозр. красная
124,2x79,6x1,5mm
A9114221 Лицевая / задняя панель V, O 190

A9114221

Лицевая / задняя панель V, O 190 Лицевая панель для корпусов A9413440 и A9413443.

Комплект поставки 1 панель

Закрыть

A9114221

Лицевая / задняя панель V, O 190
изделие добавлено в вашу корзину
Алюминий
матово-анодированный
124,2x79,6x1,5mm

Аксессуары - для защиты

A9113150 Контактные полоски V, O, G 190

A9113150

Контактные полоски V, O, G 190 Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).

Комплект поставки 1 контактная полоска

Закрыть

A9113150

Контактные полоски V, O, G 190
изделие добавлено в вашу корзину
Алюминий

Аксессуары - для настенного монтажа / для подвеса

A9204108 Ушки для настенного монтажа

A9204108

Ушки для настенного монтажа Ушки для настенного монтажа корпусов SHELL-TYPE CASES 110, 155 и 190. Крепление к корпусу с помощью сборочных шурупов корпуса.

Комплект поставки 4 ушка для настенного монтажа

Закрыть

A9204108

Ушки для настенного монтажа
изделие добавлено в вашу корзину
ПА 6
тепло-серый RAL 7032
B1360048 Набор для настенного монтажа

B1360048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 58 x 128 мм, сборочный крепеж

Закрыть

B1360048

Набор для настенного монтажа
изделие добавлено в вашу корзину
АБС (UL 94 HB)
тепло-серый RAL 7032

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

A9210290 Резиновые ножки 9,5 x 3,8 мм

A9210290

Резиновые ножки 9,5 x 3,8 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9210290

Резиновые ножки 9,5 x 3,8 мм
изделие добавлено в вашу корзину
прозрачный

Виды доработки для A9413443

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
белый RAL 9002
Ширина
138 mm
Глубина
190 mm
Высота
91 mm
Длина платы, в основании
174 mm
Ширина платы, в основании
118 mm
Длина платы, в верхней части
173 mm
Ширина платы, в верхней части
118 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
320 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
