Аксессуары для корпусов
A9408638
SHELL-TYPE CASE V 155, исп. V
Корпус, состоящий из двух частей, открытый спереди (для установки лицевой панели). Направляющие и монтажные бобышки для монтажа плат в верхней и нижней частях корпуса. Лицевая панель поставляется отдельно.
ИсполнениеC батарейным отсеком под 2 батарейки 9 В или 4 батарейки АА
Комплект поставкиBерхняя и нижняя части корпуса, крышка батарейного отсека, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9408638
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые аксессуары
A9108113
Лицевая / задняя панель V, O 155
Лицевая панель для корпусов A9408330, A9408333, A9408336 и A9408638.
Комплект поставки 1 панель
A9108113
Лицевая / задняя панель V, O 155изделие добавлено в вашу корзину
прозр. красная
81,9x23,6x1mm

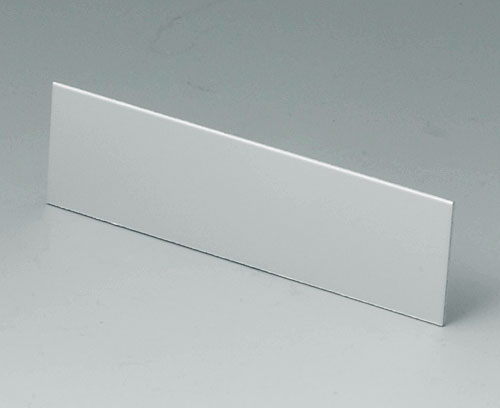

A9109111
Лицевая / задняя панель V, O 155
Лицевая панель для корпусов A9408330, A9408333, A9408336 и A9408638.
Комплект поставки 1 панель
A9109111
Лицевая / задняя панель V, O 155изделие добавлено в вашу корзину
матово-анодированный
81,9x23,6x1mm
Аксессуары - для батареек
A9160003
Контактная колодка, 1 x 9 B
С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 Bизделие добавлено в вашу корзину
A9190013
Набор батарейных контактов, 4 х АА
Для подключения 4 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.
Комплект поставки 1 правый двойной контакт, 2 левых двойных контакта, 1 одиночный контакт «плюс», 1 одиночный контакт «минус»
A9190013
Набор батарейных контактов, 4 х ААизделие добавлено в вашу корзину
никелированный
A9250250
Батарейная прокладка
Самоклеящаяся прокладка предназначена для фиксации батарей АА в отсеках, спроектированных под плоскую батарейку 9 В типа “Крона”.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Комплект поставки 1 шт.
A9250250
Батарейная прокладкаизделие добавлено в вашу корзину
50x25x4mm
Аксессуары - для защиты

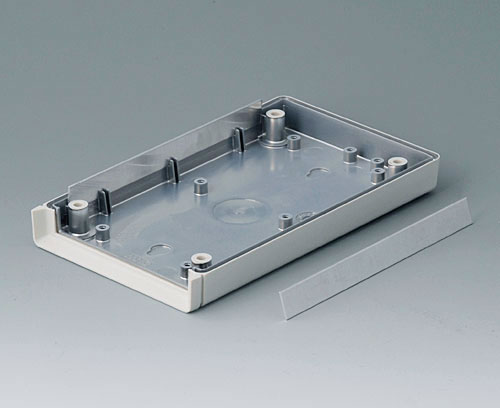

A9108120
Контактные полоски V, O, G 155
Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).
Комплект поставки 1 контактная полоска
A9108120
Контактные полоски V, O, G 155изделие добавлено в вашу корзину
Аксессуары - для ношения
A9100002
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.
Комплект поставки 1 ушко
A9100002
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9210290
Резиновые ножки 9,5 x 3,8 мм
Самоклеящиеся резиновые ножки для предотвращения проскальзывания.
Комплект поставки 2 резиновых ножки
A9210290
Резиновые ножки 9,5 x 3,8 ммизделие добавлено в вашу корзину
Виды доработки для A9408638
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Ширина
95 mm
Глубина
158 mm
Высота
33 mm
Длина платы, в основании
83 mm
Ширина платы, в основании
77 mm
Длина платы, в верхней части
143 mm
Ширина платы, в верхней части
77 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 280 KB
- Чертёж в формате DWG 773 KB
- Чертёж в формате DXF 2 816 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 2 065 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00012052.x_t 4 788 KB
- 00012052.STEP 13 285 KB
- 00012052.SAT 12 474 KB
Масса/1 шт.
145 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
