Аксессуары для корпусов
A9408441
SHELL-TYPE CASE G 155, исп. I
Корпус, состоящий из двух частей, закрытый с обеих сторон. Направляющие и монтажные бобышки для монтажа плат в верхней и нижней частях корпуса.
ИсполнениеБез батарейного отсека
Комплект поставкиBерхняя и нижняя части корпуса, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9408441
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для защиты
A9108120
Контактные полоски V, O, G 155
Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).
Комплект поставки 1 контактная полоска
A9108120
Контактные полоски V, O, G 155изделие добавлено в вашу корзину
A9108486

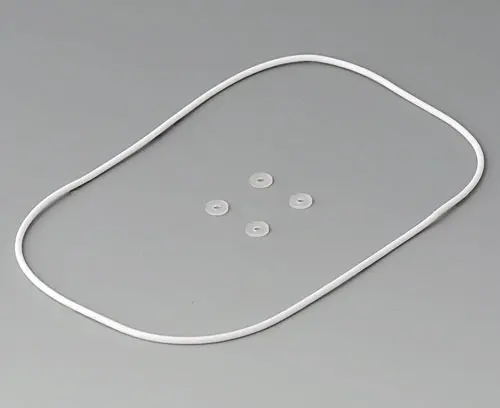

Набор уплотнительных прокладок G 155
1 уплотнительная прокладка для соединения верхней и нижней части и 4 круглые прокладки для сборочных винтов
Комплект поставки 1 большая прокладка, 4 круглые прокладки
A9108486
Набор уплотнительных прокладок G 155изделие добавлено в вашу корзину
Аксессуары - для настенного монтажа / для подвеса
A9204108
Ушки для настенного монтажа
Ушки для настенного монтажа корпусов SHELL-TYPE CASES 110, 155 и 190. Крепление к корпусу с помощью сборочных шурупов корпуса.
Комплект поставки 4 ушка для настенного монтажа
A9204108
Ушки для настенного монтажаизделие добавлено в вашу корзину
тепло-серый RAL 7032
B1360048
Набор для настенного монтажа
Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.
Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 58 x 128 мм, сборочный крепеж
B1360048
Набор для настенного монтажаизделие добавлено в вашу корзину
тепло-серый RAL 7032
Аксессуары - для ношения
A9100002
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.
Комплект поставки 1 ушко
A9100002
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9210290
Резиновые ножки 9,5 x 3,8 мм
Самоклеящиеся резиновые ножки для предотвращения проскальзывания.
Комплект поставки 2 резиновых ножки
A9210290
Резиновые ножки 9,5 x 3,8 ммизделие добавлено в вашу корзину
A9250807
Откидывающаяся подставка
Применяется для удобного позиционирования прибора, длина 81 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.
Комплект поставки 1 откидывающаяся подставка, сборочный крепеж
A9250807
Откидывающаяся подставкаизделие добавлено в вашу корзину
белый RAL 9002
A9250817
Откидывающаяся подставка
Применяется для удобного позиционирования прибора, длина 43 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.
Комплект поставки 1 откидывающаяся подставка, сборочный крепеж
A9250817
Откидывающаяся подставкаизделие добавлено в вашу корзину
белый RAL 9002
Виды доработки для A9408441
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
белый RAL 9002
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
95 mm
Глубина
158 mm
Высота
57 mm
Длина платы, в основании
148 mm
Ширина платы, в основании
77 mm
Длина платы, в верхней части
147 mm
Ширина платы, в верхней части
77 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 271 KB
- Чертёж в формате DWG 585 KB
- Чертёж в формате DXF 2 064 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 1 062 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008498.x_t 2 623 KB
- 00008498.STEP 8 905 KB
- 00008498.SAT 9 709 KB
Масса/1 шт.
172 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
