Аксессуары для корпусов
A9408440
SHELL-TYPE CASE O 155, исп. I
Корпус, состоящий из двух частей, открытый спереди и сзади (для установки лицевой и задней панелей). Направляющие и монтажные бобышки для монтажа плат в верхней и нижней частях корпуса. Лицевая и задняя панели поставляются отдельно.
ИсполнениеБез батарейного отсека
Комплект поставкиBерхняя и нижняя части корпуса, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9408440
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые аксессуары
A9108223

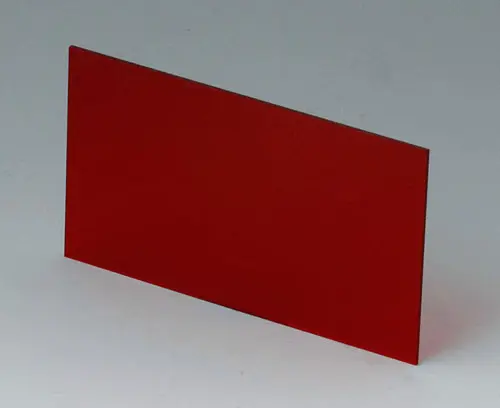

Лицевая / задняя панель V, O 155
Лицевая панель для корпусов A9408440 и A9408443.
Комплект поставки 1 панель
A9108223
Лицевая / задняя панель V, O 155изделие добавлено в вашу корзину
прозр. красная
81,9x47,6x1mm
A9109221
Лицевая / задняя панель V, O 155
Лицевая панель для корпусов A9408440 и A9408443.
Комплект поставки 1 панель
A9109221
Лицевая / задняя панель V, O 155изделие добавлено в вашу корзину
матово-анодированный
81,9x47,6x1mm
Аксессуары - для защиты
A9108120
Контактные полоски V, O, G 155
Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).
Комплект поставки 1 контактная полоска
A9108120
Контактные полоски V, O, G 155изделие добавлено в вашу корзину
Аксессуары - для настенного монтажа / для подвеса
A9204108
Ушки для настенного монтажа
Ушки для настенного монтажа корпусов SHELL-TYPE CASES 110, 155 и 190. Крепление к корпусу с помощью сборочных шурупов корпуса.
Комплект поставки 4 ушка для настенного монтажа
A9204108
Ушки для настенного монтажаизделие добавлено в вашу корзину
тепло-серый RAL 7032
B1360048
Набор для настенного монтажа
Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.
Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 58 x 128 мм, сборочный крепеж
B1360048
Набор для настенного монтажаизделие добавлено в вашу корзину
тепло-серый RAL 7032
Аксессуары - для ношения
A9100002
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.
Комплект поставки 1 ушко
A9100002
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9210290
Резиновые ножки 9,5 x 3,8 мм
Самоклеящиеся резиновые ножки для предотвращения проскальзывания.
Комплект поставки 2 резиновых ножки
A9210290
Резиновые ножки 9,5 x 3,8 ммизделие добавлено в вашу корзину
Виды доработки для A9408440
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Ширина
95 mm
Глубина
155 mm
Высота
57 mm
Длина платы, в основании
142 mm
Ширина платы, в основании
77 mm
Длина платы, в верхней части
142 mm
Ширина платы, в верхней части
77 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 210 KB
- Чертёж в формате DWG 463 KB
- Чертёж в формате DXF 1 192 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 1 220 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008507.x_t 3 774 KB
- 00008507.STEP 10 434 KB
- 00008507.SAT 10 767 KB
Масса/1 шт.
153 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9408440 and don't forget to request a quotation!
