A9406441

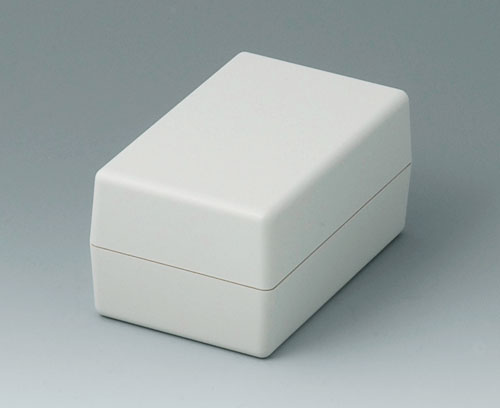

SHELL-TYPE CASE G 110, исп. I
Корпус, состоящий из двух частей, закрытый с обеих сторон. Направляющие и монтажные бобышки для монтажа плат в верхней и нижней частях корпуса.
ИсполнениеБез батарейного отсека
Комплект поставкиBерхняя и нижняя части корпуса, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9406441
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для защиты
A9106095

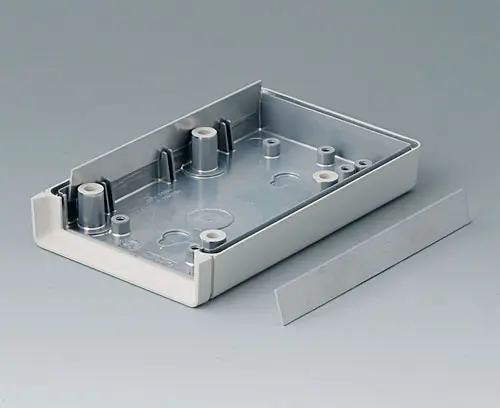

Контактные полоски V, G 110
Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).
Комплект поставки 1 контактная полоска
A9106095
Контактные полоски V, G 110изделие добавлено в вашу корзину
A9106352
Набор уплотнительных прокладок G 110
1 уплотнительная прокладка для соединения верхней и нижней части и 4 круглые прокладки для сборочных винтов
Комплект поставки 1 большая прокладка, 4 круглые прокладки
A9106352
Набор уплотнительных прокладок G 110изделие добавлено в вашу корзину
Аксессуары - для настенного монтажа / для подвеса
A9204108

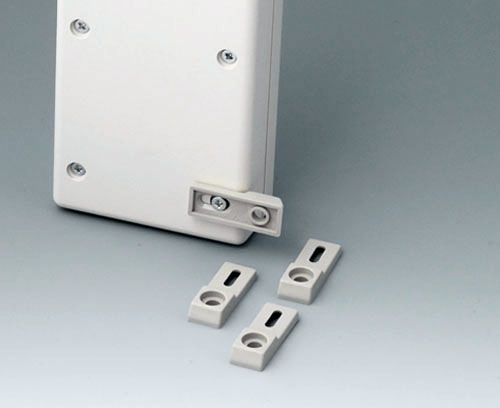

Ушки для настенного монтажа
Ушки для настенного монтажа корпусов SHELL-TYPE CASES 110, 155 и 190. Крепление к корпусу с помощью сборочных шурупов корпуса.
Комплект поставки 4 ушка для настенного монтажа
A9204108
Ушки для настенного монтажаизделие добавлено в вашу корзину
тепло-серый RAL 7032
B1350048
Набор для настенного монтажа
Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.
Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 50 x 100 мм, сборочный крепеж
B1350048
Набор для настенного монтажаизделие добавлено в вашу корзину
тепло-серый RAL 7032
Аксессуары - для ношения
A9100002
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.
Комплект поставки 1 ушко
A9100002
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
A9172107
Напоясная/накарманная клипса
Универсальное крепление. Для монтажа просверлить 2 отверстия (межцентровое расстояние 20 мм, диаметры 4.2 мм).
Применимость: DATEC-POCKET-BOX L/M/S (место монтажа подготовлено), SHELL-TYPE CASES 85 и 110, FLAT-PACK CASE N 100.
Применимость: DATEC-POCKET-BOX L/M/S (место монтажа подготовлено), SHELL-TYPE CASES 85 и 110, FLAT-PACK CASE N 100.
Комплект поставки 1 клипса, крепеж
A9172107
Напоясная/накарманная клипсаизделие добавлено в вашу корзину
белый RAL 9002
62x30mm
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9207150
Резиновые ножки 6,5 x 2 мм
Самоклеящиеся резиновые ножки для предотвращения проскальзывания.
Комплект поставки 2 резиновых ножки
A9207150
Резиновые ножки 6,5 x 2 ммизделие добавлено в вашу корзину
A9250807
Откидывающаяся подставка
Применяется для удобного позиционирования прибора, длина 81 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.
Комплект поставки 1 откидывающаяся подставка, сборочный крепеж
A9250807
Откидывающаяся подставкаизделие добавлено в вашу корзину
белый RAL 9002
A9250817
Откидывающаяся подставка
Применяется для удобного позиционирования прибора, длина 43 мм (расстояние между монтажными отверстиями 20 мм, диаметр монтажных отверстий 4,2 мм). Рекомендуется использовать в сочетании с ножками A9207150 для предотвращения проскальзывания корпуса.
Комплект поставки 1 откидывающаяся подставка, сборочный крепеж
A9250817
Откидывающаяся подставкаизделие добавлено в вашу корзину
белый RAL 9002
Виды доработки для A9406441
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
белый RAL 9002
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
72 mm
Глубина
114 mm
Высота
57 mm
Длина платы, в основании
103 mm
Ширина платы, в основании
54 mm
Длина платы, в верхней части
103 mm
Ширина платы, в верхней части
54 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 243 KB
- Чертёж в формате DWG 527 KB
- Чертёж в формате DXF 1 776 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 1 056 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008481.x_t 2 508 KB
- 00008481.STEP 8 161 KB
- 00008481.SAT 9 019 KB
Масса/1 шт.
101 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9406441 and don't forget to request a quotation!
