Аксессуары для корпусов
A9404333
SHELL-TYPE CASE V 85, исп. I
Корпус, состоящий из двух частей, открытый спереди (для установки лицевой панели). Направляющие и монтажные бобышки для монтажа плат в верхней и нижней частях корпуса. Лицевая панель поставляется отдельно.
ИсполнениеБез батарейного отсека
Комплект поставкиBерхняя и нижняя части корпуса, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9404333
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые аксессуары

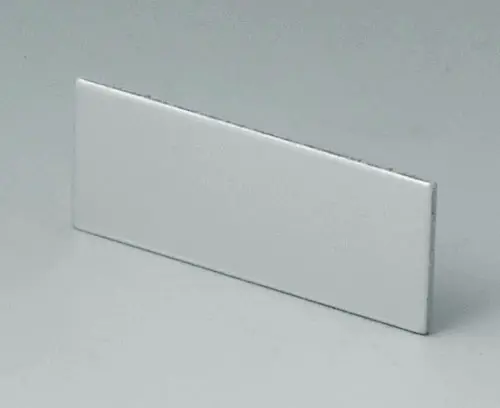

A9104111
Лицевая / задняя панель V 85
Лицевая панель для корпуса A9404333.
Комплект поставки 1 панель
A9104111
Лицевая / задняя панель V 85изделие добавлено в вашу корзину
матово-анодированный
36x14,6x1mm

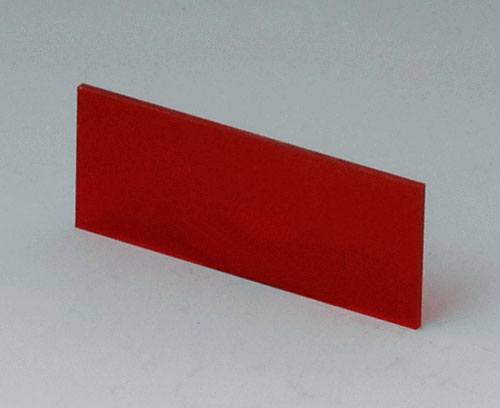

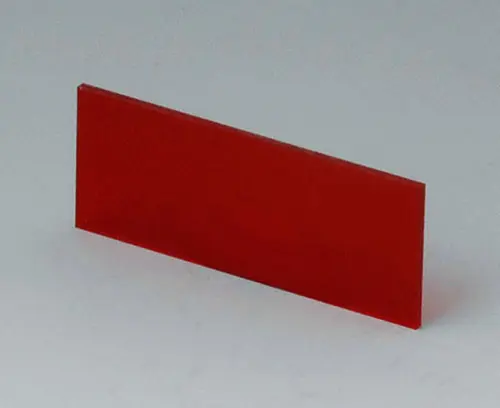

A9104113
Лицевая / задняя панель V 85
Лицевая панель для корпуса A9404333.
Комплект поставки 1 панель
A9104113
Лицевая / задняя панель V 85изделие добавлено в вашу корзину
прозр. красная
36x14,6x1mm
Аксессуары - для защиты

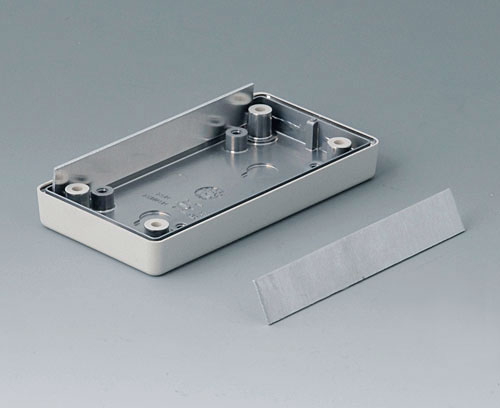

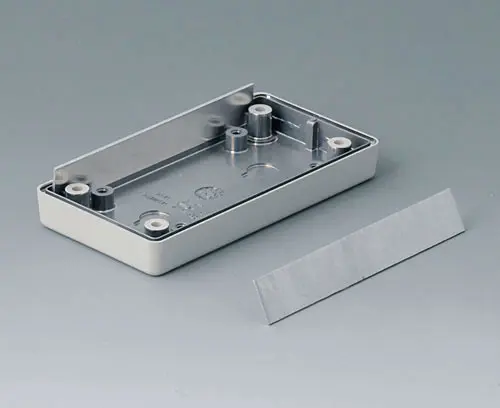

A9104073
Контактные полоски V, G 85
Обеспечивают электрический контакт между верхней и нижней частями корпуса с экранирующим алюминиевым покрытием (на корпус нужно две полоски, по одной с каждой длинной стороны).
Комплект поставки 1 контактная полоска
A9104073
Контактные полоски V, G 85изделие добавлено в вашу корзину
Аксессуары - для ношения
A9100001
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 3 мм, диаметр монтажного отверстия ø 4 мм.
Комплект поставки 1 ушко
A9100001
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
A9172107
Напоясная/накарманная клипса
Универсальное крепление. Для монтажа просверлить 2 отверстия (межцентровое расстояние 20 мм, диаметры 4.2 мм).
Применимость: DATEC-POCKET-BOX L/M/S (место монтажа подготовлено), SHELL-TYPE CASES 85 и 110, FLAT-PACK CASE N 100.
Применимость: DATEC-POCKET-BOX L/M/S (место монтажа подготовлено), SHELL-TYPE CASES 85 и 110, FLAT-PACK CASE N 100.
Комплект поставки 1 клипса, крепеж
A9172107
Напоясная/накарманная клипсаизделие добавлено в вашу корзину
белый RAL 9002
62x30mm
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9207150
Резиновые ножки 6,5 x 2 мм
Самоклеящиеся резиновые ножки для предотвращения проскальзывания.
Комплект поставки 2 резиновых ножки
A9207150
Резиновые ножки 6,5 x 2 ммизделие добавлено в вашу корзину
Виды доработки для A9404333
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Ширина
45 mm
Глубина
85 mm
Высота
22 mm
Длина платы, в основании
71 mm
Ширина платы, в основании
38 mm
Длина платы, в верхней части
71 mm
Ширина платы, в верхней части
38 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 217 KB
- Чертёж в формате DWG 424 KB
- Чертёж в формате DXF 1 453 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 1 714 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008823.x_t 2 934 KB
- 00008823.STEP 7 449 KB
- 00008823.SAT 8 221 KB
Масса/1 шт.
31 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
