Аксессуары для корпусов
B6514113

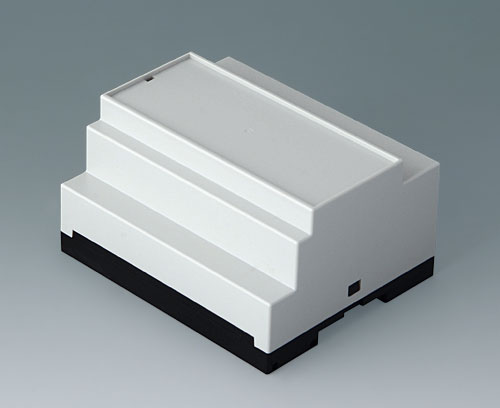

RAILTEC B, 6 модулей, исп. XIII
Корпус с увеличенным внутренним пространством. Ассиметричная верхняя часть с одной низкой и одной высокой стороной. Корпус соответствует стандарту DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.
ИсполнениеБез отверстий (необходимо дорабатывать корпус под конкретное применение)
Комплект поставки1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть
Сгенерировать вашу спецификацию в формате PDF для B6514113
Выберите те пункты, которые вы хотите включить в PDF.
Аксессуары - для настенного монтажа / для подвеса
B6600334
Комплект поставки Набор из двух ушек
B6600334
Ушки для настенного монтажачерный
Аксессуары - для сборки
A0305031
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)Прочие аксессуары
B6604100
Комплект поставки 1 крышка
B6604100
Крышка, 6 модулейпрозрачный
Крышка
Основание
Основание черный,
Защёлкивающийся замок черный
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 217 KB
- Чертёж в формате DWG 425 KB
- Чертёж в формате DXF 1 430 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 170 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00022343.x_t 1 009 KB
- 00022343.step 2 642 KB
- 00022343.sat 2 211 KB
Прочая информация
- Max. size of PCB in mm 568 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B6514113 and don't forget to request a quotation!
