Аксессуары для корпусов
B6504229

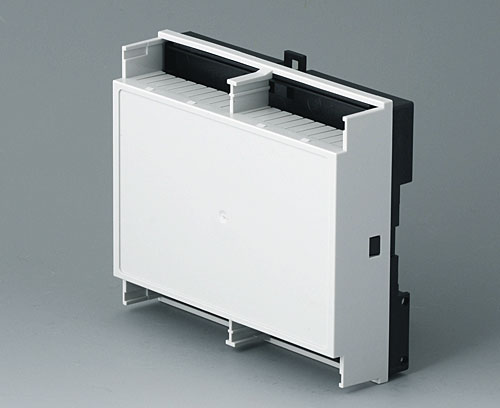

RAILTEC B, 6 модуля, исп. «плоский»
Корпус в «плоском» исполнении с открытыми областями соединений, позволяет размещать до 4 одноярусных крышек области соединений (поставляются отдельно). Для установки на 35-миллиметровую DIN-рейку или для настенного монтажа. Монтажные бобышки в нижней части.
ИсполнениеДля индивидуальной доукомплектации (см. соответствующие аксессуары)
Комплект поставки1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B6504229
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для настенного монтажа / для подвеса
B6600334
Ушки для настенного монтажа
Для настенного монтажа корпусов RAILTEC B. Ушки крепятся к нижней части корпуса на защёлках.
Комплект поставки Набор из двух ушек
B6600334
Ушки для настенного монтажаизделие добавлено в вашу корзину
черный
Аксессуары - соединители
B6608111
Клеммная колодка, шаг 5,0 мм
Клеммная колодка 9-полюсная с шагом 5,0 мм.
Комплект поставки 1 шт.
B6608111
Клеммная колодка, шаг 5,0 ммизделие добавлено в вашу корзину
Аксессуары - крышки области соединений
B6608140
Крышка области соединений, одноярусная
Крепится к корпусу на защёлках.
Исполнение Без отверстий
Комплект поставки 1 крышка
B6608140
Крышка области соединений, однояруснаяизделие добавлено в вашу корзину
светло-серый
B6608141
Крышка области соединений, одноярусная
Крепится к корпусу на защёлках.
Исполнение C вентиляционными отверстиями
Комплект поставки 1 крышка
B6608141
Крышка области соединений, однояруснаяизделие добавлено в вашу корзину
светло-серый
B6608142
Крышка области соединений, одноярусная
Крепится к корпусу на защёлках.
Исполнение C отверстиями под клеммы (до 9 клемм с шагом 5,0 мм)
Комплект поставки 1 крышка
B6608142
Крышка области соединений, однояруснаяизделие добавлено в вашу корзину
светло-серый
B6608143
Крышка области соединений, одноярусная
Крепится к корпусу на защёлках.
Исполнение C намеченными отверстиями под клеммы (до 9 клемм с шагом 5,0 мм)
Комплект поставки 1 крышка
B6608143
Крышка области соединений, однояруснаяизделие добавлено в вашу корзину
светло-серый
Аксессуары - для сборки
A0305031
Шуруп 2,5 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)изделие добавлено в вашу корзину
Виды доработки для B6504229
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Крышка
Основание
Цвет
Крышка
светло-серый RAL 7035,
Основание черный,
Защёлкивающийся замок черный
Основание черный,
Защёлкивающийся замок черный
Стандарты
Соответствует RoHS
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 глава 1
Соответствует REACH
VBG 4
IEC 529
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 глава 1
Соответствует REACH
VBG 4
IEC 529
Ширина
105 mm
Высота
89,6 mm
Глубина
31,25 mm
Длина платы, в основании
82 mm
Ширина платы, в основании
99,2 mm
Длина плёночной клавиатуры
60 mm
Ширина плёночной клавиатуры
97,7 mm
Шаг
5,0 мм
Контакты
≤ 36
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 228 KB
- Чертёж в формате DWG 408 KB
- Чертёж в формате DXF 1 584 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 379 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00016104.x_t 2 842 KB
- 00016104.step 6 489 KB
- 00016104.sat 8 909 KB
Прочая информация
- Max. size of PCB in mm 568 KB
Масса/1 шт.
61 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Denmark
