B7040229

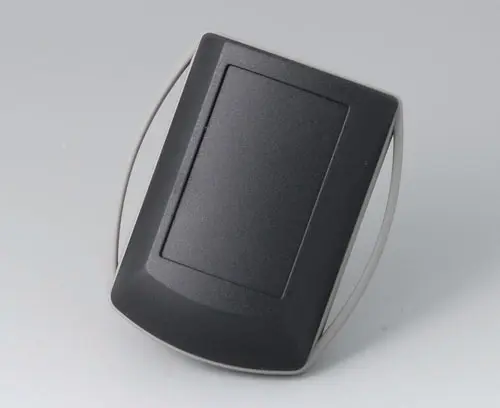

ERGO-CASE XS

Корпус эргономичной формы, состоящий из трёх частей. Оснащён двумя ушками для ремешка. Ремешки для ношения поставляются отдельно. Промежуточное кольцо из эластичного материала обеспечивает приятное тактильное ощущение. Монтажные бобышки и опоры для крепления платы в нижней и верхней части. Углублённая рабочая область для защиты плёночной клавиатуры.

Исполнение

Промежуточное кольцо с двумя ушками

Комплект поставки

1 верхняя часть, 1 нижняя часть, 1 промежуточное кольцо, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B7040229

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для ношения

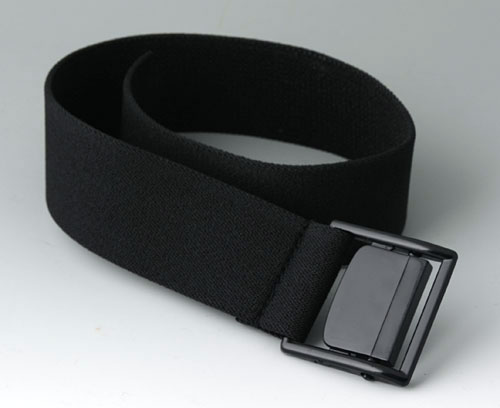

B7110129 Ремешок

B7110129

Ремешок Эластичный ремешок-браслет с защёлкивающимся замком.

Комплект поставки 1 шт.

B7110129

Ремешок
изделие добавлено в вашу корзину
черный
450x35mm
B9100033 Назапястный ремешок

B9100033

Назапястный ремешок Эластичный ремешок на липучке

Комплект поставки 1 шт.

B9100033

Назапястный ремешок
изделие добавлено в вашу корзину
черный
280mm

Виды доработки для B7040229

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Основание и крышка

Промежуточное кольцо
Степень защиты
Цвет
Основание и крышка черный RAL 9005,
Промежуточное кольцо вулкан
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
82 mm
Ширина
56 mm
Высота
24 mm
Длина платы, в основании
48 mm
Ширина платы, в основании
45 mm
Длина платы, в верхней части
53 mm
Ширина платы, в верхней части
40 mm
Длина плёночной клавиатуры
52 mm
Ширина плёночной клавиатуры
33,1 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
26 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B7040229 and don't forget to request a quotation!
