Аксессуары для корпусов
B7010209
ERGO-CASE M, плоский
Корпус эргономичной формы для приборов, носимых на теле. Углублённая рабочая область для защиты плёночной клавиатуры. Плоская область с торца для размещения соединителей, кабельных вводов и т. п.
ИсполнениеС низкой верхней частью
Комплект поставки1 верхняя часть, 1 нижняя часть, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B7010209
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для защиты

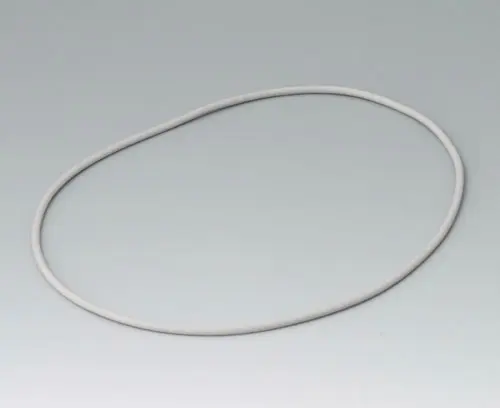

B7110005
Уплотнительная прокладка M
Для увеличения степени защиты корпуса ERGO-CASE M.
Комплект поставки 1 уплотнительная прокладка
B7110005
Уплотнительная прокладка Mизделие добавлено в вашу корзину
Аксессуары - для настенного монтажа / для подвеса
A9178007
Контактная колодка с пружинными контактами
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178007
Контактная колодка с пружинными контактамиизделие добавлено в вашу корзину
B7110028
Монтажные ушки L / M / S
Для крепления корпуса на ремень или на настенный держатель. Максимальное сечение ремня 35 х 3 мм. Для крепления к корпусу высверлить предусмотренные в корпусе отверстия.
Комплект поставки 2 монтажных ушка, набор сборочного крепежа
B7110028
Монтажные ушки L / M / Sизделие добавлено в вашу корзину
вулкан
B7110048
Настенный держатель S / M
Специализированный настенный держатель для корпуса ERGO-CASE S/M, с прижимной планкой для предотвращения снятия. Предусмотрена возможность размещения контактной колодки для связи с прибором (6-контактная, поставляется отдельно). Для монтажа корпуса на держатель требуются монтажные ушки B7110028 (поставляются отдельно).
Комплект поставки 1 настенный держатель, 1 прижимная планка, 1 винт
B7110048
Настенный держатель S / Mизделие добавлено в вашу корзину
вулкан
Аксессуары - для ношения
A9100001
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 3 мм, диаметр монтажного отверстия ø 4 мм.
Комплект поставки 1 ушко
A9100001
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
B7110028
Монтажные ушки L / M / S
Для крепления корпуса на ремень или на настенный держатель. Максимальное сечение ремня 35 х 3 мм. Для крепления к корпусу высверлить предусмотренные в корпусе отверстия.
Комплект поставки 2 монтажных ушка, набор сборочного крепежа
B7110028
Монтажные ушки L / M / Sизделие добавлено в вашу корзину
вулкан

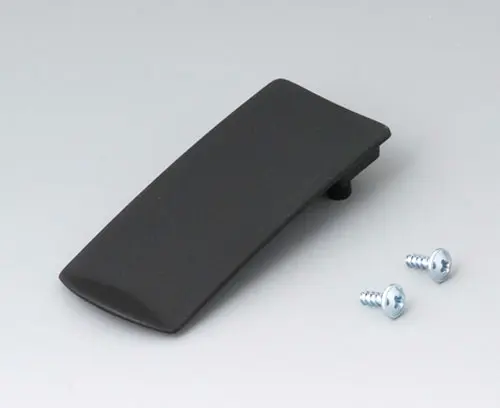

B7110109
Напоясная / накарманная клипса
Прижимная клипса для ношения корпуса ERGO-CASE S или M на кармане или на поясе. Для крепления клипсы к корпусу необходимо высверлить предусмотренные отверстия в нижней части корпуса.
Комплект поставки 1 клипса, набор сборочного крепежа
B7110109
Напоясная / накарманная клипсаизделие добавлено в вашу корзину
черный RAL 9005
B7110129
Ремешок
Эластичный ремешок-браслет с защёлкивающимся замком.
Комплект поставки 1 шт.
B7110129
Ремешокизделие добавлено в вашу корзину
450x35mm
B7110139
Ремешок
Эластичный ремень с вставным замком.
Комплект поставки 1 шт.
B7110139
Ремешокизделие добавлено в вашу корзину
1200x30mm
B7110149
Ремешок
Эластичный ремень с вставным замком.
Комплект поставки 1 шт.
B7110149
Ремешокизделие добавлено в вашу корзину
1500x30mm
Аксессуары - для сборки
A0305031
Шуруп 2,5 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9178007
Контактная колодка с пружинными контактами
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178007
Контактная колодка с пружинными контактамиизделие добавлено в вашу корзину
A9178008
Контактная колодка с контактными площадками
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178008
Контактная колодка с контактными площадкамиизделие добавлено в вашу корзину
Виды доработки для B7010209
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: уплотнительная прокладка
Цвет
черный RAL 9005
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
150 mm
Ширина
100 mm
Высота
40 mm
Длина платы, в верхней части
128 mm
Ширина платы, в верхней части
72 mm
Длина плёночной клавиатуры
101,9 mm
Ширина плёночной клавиатуры
58,3 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 240 KB
- Чертёж в формате DWG 577 KB
- Чертёж в формате DXF 2 188 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 2 315 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00007511.x_t 2 380 KB
- 00007511.STEP 5 275 KB
- 00007511.SAT 5 936 KB
Масса/1 шт.
105 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B7010209 and don't forget to request a quotation!
