B7010107

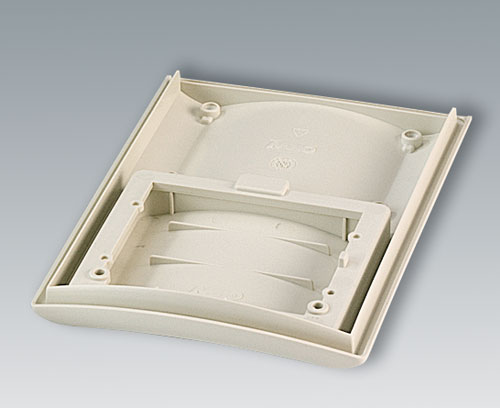

ERGO-CASE M, плоский
Корпус эргономичной формы для приборов, носимых на теле. Углублённая рабочая область для защиты плёночной клавиатуры. Плоская область с торца для размещения соединителей, кабельных вводов и т. п. Корпус оснащён защёлкивающейся крышкой батарейного отсека (батарейный отсек поставляется отдельно).
ИсполнениеС низкой верхней частью
Комплект поставки1 верхняя часть, 1 нижняя часть, крышка батарейного отсека, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B7010107
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для батареек
A9160003
Контактная колодка, 1 x 9 B
С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 Bизделие добавлено в вашу корзину
A9161002
Набор батарейных контактов, 2 x 9 B / 4 x AA
Для подключения 2 батареек 9 B.
Комплект поставки 4 одиночных контакта
A9161002
Набор батарейных контактов, 2 x 9 B / 4 x AAизделие добавлено в вашу корзину
луженый
A9174002
Батарейный отсек, 2 x 9 B
Батарейный отсек для 2 батареек 9 B типа "крона".
Комплект поставки 1 батарейный отсек, набор сборочного крепежа
A9174002
Батарейный отсек, 2 x 9 Bизделие добавлено в вашу корзину
белый RAL 9002
A9174003
Батарейный отсек, 1 x 9 B
Батарейный отсек для 1 батарейки 9 B типа "крона".
Комплект поставки 1 батарейный отсек, набор сборочного крепежа
A9174003
Батарейный отсек, 1 x 9 Bизделие добавлено в вашу корзину
белый RAL 9002
A9174006
Набор батарейных контактов, 1 х 9 В
Для подключения батарейки 9 В.
Комплект поставки 2 одиночных контакта
A9174006
Набор батарейных контактов, 1 х 9 Визделие добавлено в вашу корзину
луженый
A9345217
Батарейный отсек, 4 x AA
Батарейный отсек для 4 x 1,5 V элементов (AA). Соответствует DIN EN 60601 (исключается короткое замыкание при неправильной установке батарей).
Комплект поставки 1 батарейный отсек, никелированные батарейные контакты, крепеж
A9345217
Батарейный отсек, 4 x AAизделие добавлено в вашу корзину
белый RAL 9002
Аксессуары - для защиты
B7110001
Набор уплотнительных прокладок M
Для увеличения степени защиты корпуса ERGO-CASE M.
Комплект поставки 1 набор уплотнительных прокладок
B7110001
Набор уплотнительных прокладок Mизделие добавлено в вашу корзину
Аксессуары - для настенного монтажа / для подвеса
A9178007
Контактная колодка с пружинными контактами
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178007
Контактная колодка с пружинными контактамиизделие добавлено в вашу корзину
B7110028
Монтажные ушки L / M / S
Для крепления корпуса на ремень или на настенный держатель. Максимальное сечение ремня 35 х 3 мм. Для крепления к корпусу высверлить предусмотренные в корпусе отверстия.
Комплект поставки 2 монтажных ушка, набор сборочного крепежа
B7110028
Монтажные ушки L / M / Sизделие добавлено в вашу корзину
вулкан
B7110048
Настенный держатель S / M
Специализированный настенный держатель для корпуса ERGO-CASE S/M, с прижимной планкой для предотвращения снятия. Предусмотрена возможность размещения контактной колодки для связи с прибором (6-контактная, поставляется отдельно). Для монтажа корпуса на держатель требуются монтажные ушки B7110028 (поставляются отдельно).
Комплект поставки 1 настенный держатель, 1 прижимная планка, 1 винт
B7110048
Настенный держатель S / Mизделие добавлено в вашу корзину
вулкан
Аксессуары - для ношения
A9100001
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 3 мм, диаметр монтажного отверстия ø 4 мм.
Комплект поставки 1 ушко
A9100001
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
B7110028
Монтажные ушки L / M / S
Для крепления корпуса на ремень или на настенный держатель. Максимальное сечение ремня 35 х 3 мм. Для крепления к корпусу высверлить предусмотренные в корпусе отверстия.
Комплект поставки 2 монтажных ушка, набор сборочного крепежа
B7110028
Монтажные ушки L / M / Sизделие добавлено в вашу корзину
вулкан
B7110107
Напоясная / накарманная клипса
Прижимная клипса для ношения корпуса ERGO-CASE S или M на кармане или на поясе. Для крепления клипсы к корпусу необходимо высверлить предусмотренные отверстия в нижней части корпуса.
Комплект поставки 1 клипса, набор сборочного крепежа
B7110107
Напоясная / накарманная клипсаизделие добавлено в вашу корзину
белый RAL 9002
B7110129
Ремешок
Эластичный ремешок-браслет с защёлкивающимся замком.
Комплект поставки 1 шт.
B7110129
Ремешокизделие добавлено в вашу корзину
450x35mm
B7110139
Ремешок
Эластичный ремень с вставным замком.
Комплект поставки 1 шт.
B7110139
Ремешокизделие добавлено в вашу корзину
1200x30mm
B7110149
Ремешок
Эластичный ремень с вставным замком.
Комплект поставки 1 шт.
B7110149
Ремешокизделие добавлено в вашу корзину
1500x30mm
Аксессуары - для сборки
A0305031
Шуруп 2,5 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)изделие добавлено в вашу корзину
Прочие аксессуары
A9178007
Контактная колодка с пружинными контактами
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178007
Контактная колодка с пружинными контактамиизделие добавлено в вашу корзину
A9178008
Контактная колодка с контактными площадками
6-полюсная контактная колодка для подзарядки и/или обмена данными. См. инструкцию по установке.
Комплект поставки 1 контактная колодка
A9178008
Контактная колодка с контактными площадкамиизделие добавлено в вашу корзину
Виды доработки для B7010107
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Примеры Применения
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
белый RAL 9002
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
150 mm
Ширина
100 mm
Высота
40 mm
Длина платы, в верхней части
128 mm
Ширина платы, в верхней части
72 mm
Длина плёночной клавиатуры
101,9 mm
Ширина плёночной клавиатуры
58,3 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 251 KB
- Чертёж в формате DWG 618 KB
- Чертёж в формате DXF 2 377 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 5 995 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00006615.x_t 6 441 KB
- 00006615.STEP 14 046 KB
- 00006615.SAT 14 929 KB
Масса/1 шт.
118 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
