B4113126

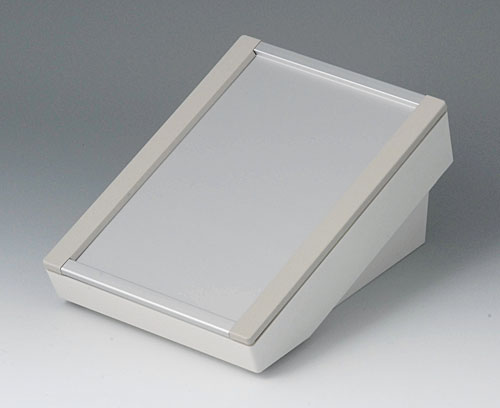

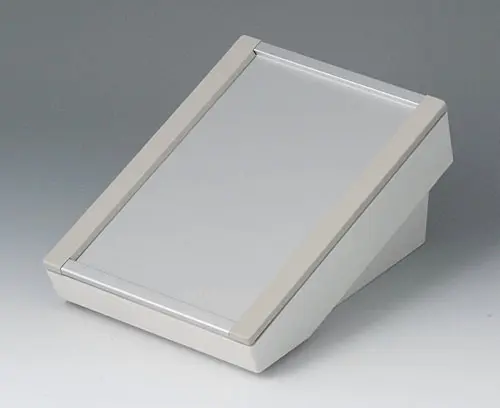

Панель из профиля S

Для монтажа элементов визуализации и управления. Особенно рекомендуется в случае использования плёночной клавиатуры, так как имеет специальное углубление.

Комплект поставки

1 панель из профиля, 4 шурупа, 2 боковые планки

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B4113126

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину
B4013117 DATEC-TERMINAL S

B4013117

DATEC-TERMINAL S Основание корпуса. Лицевая панель, панель на основе профиля или крышка поставляются отдельно. Подходит для размещения плат 100 х 160 мм.

Комплект поставки 1 нижняя часть, 4 шурупа, 4 резиновые ножки, 1 уплотнительная прокладка

B4013117

DATEC-TERMINAL S
изделие добавлено в вашу корзину

белый RAL 9002
130x180x86mm

Виды доработки для B4113126

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Цвет
Панель из профиля матово-анодированный,
Маскирующие полоски тепло-серый RAL 7032
Стандарты
Соответствует RoHS
Соответствует REACH
Ширина
130 mm
Глубина
180 mm
Высота
8 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
165 g
Код таможенного тарифа
(изделия OKW)
76042990
Страна изготовления
Germany
