B4013117 DATEC-TERMINAL S

B4013117

DATEC-TERMINAL S

Основание корпуса. Лицевая панель, панель на основе профиля или крышка поставляются отдельно. Подходит для размещения плат 100 х 160 мм.

Комплект поставки

1 нижняя часть, 4 шурупа, 4 резиновые ножки, 1 уплотнительная прокладка

  • Возможные аксессуары
  • Услуги по доработке

Необходимые аксессуары

B4013617 Крышка S

B4013617

Крышка S Для использования с основанием корпуса DATEC-TERMINAL S. Монтажные бобышки для крепления плат. Углублённая рабочая область для защиты плёночной клавиатуры.

Комплект поставки 1 крышка, набор сборочного крепежа

Закрыть

B4013617

Крышка S
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
130x180x23mm
B4013621 Крышка S

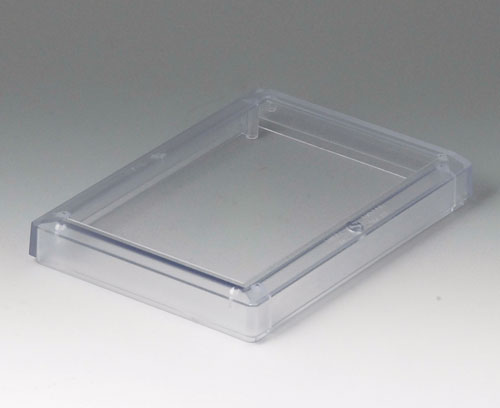

B4013621

Крышка S Для использования с основанием корпуса DATEC-TERMINAL S. Монтажные бобышки для крепления плат. Углублённая рабочая область для защиты плёночной клавиатуры.

Комплект поставки 1 крышка, набор сборочного крепежа

Закрыть

B4013621

Крышка S
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
прозрачный
130x180x23mm
B4013637 Крышка S, округлая

B4013637

Крышка S, округлая Для использования с основанием корпуса DATEC-TERMINAL S. Углублённая рабочая область 1 мм для защиты плёночной клавиатуры. Монтажные бобышки для крепления плат. Прозрачные или непрозрачные декоративные полоски заказываются отдельно. Крепление к основанию корпуса с лицевой стороны с помощью 4 шурупов.

Комплект поставки 1 крышка, набор сборочного крепежа

Закрыть

B4013637

Крышка S, округлая
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
130x180x28mm
B4113106 Лицевая панель S

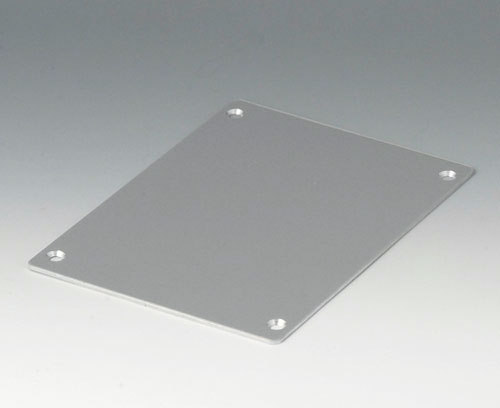

B4113106

Лицевая панель S Для монтажа элементов визуализации и управления.

Комплект поставки 1 лицевая панель, 4 шурупа Ø 4 мм

Закрыть

B4113106

Лицевая панель S
изделие добавлено в вашу корзину
Алюминий
матово-анодированный
125,9x176x2mm
B4113126 Панель из профиля S

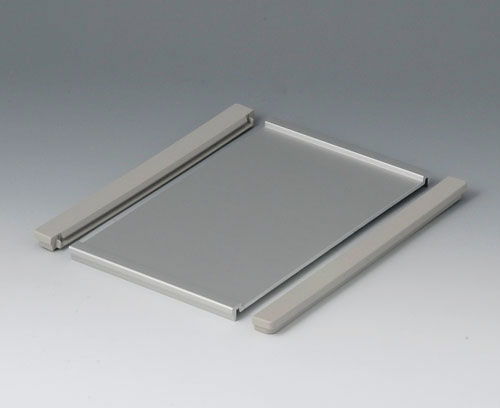

B4113126

Панель из профиля S Для монтажа элементов визуализации и управления. Особенно рекомендуется в случае использования плёночной клавиатуры, так как имеет специальное углубление.

Комплект поставки 1 панель из профиля, 4 шурупа, 2 боковые планки

Закрыть

B4113126

Панель из профиля S
изделие добавлено в вашу корзину
Алюминий
матово-анодированный
130x180x8mm
B4113671 Декоративная полоска S / SL

B4113671

Декоративная полоска S / SL Для скрывания сборочных винтов при использовании округлой крышки. Крепится к крышке на защёлках. Полоска изготовлена из прозрачного материала, поэтому под ней можно разместить цветную бумажную полоску в качестве декоративного элемента. На 1 корпус необходимо 2 полоски.

Комплект поставки 1 декоративная полоска

Закрыть

B4113671

Декоративная полоска S / SL
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
прозрачный
B4113677 Декоративная полоска S / SL

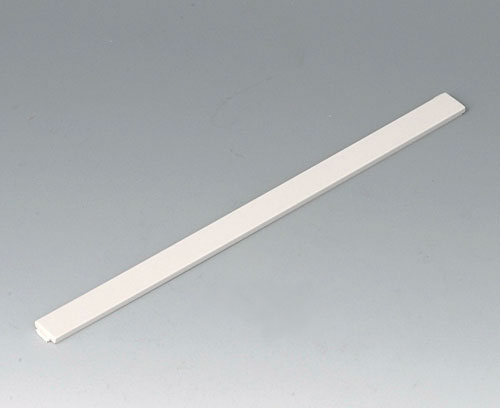

B4113677

Декоративная полоска S / SL Для скрывания сборочных винтов при использовании округлой крышки. Крепится к крышке на защёлках. На 1 корпус необходимо 2 полоски.

Комплект поставки 1 декоративная полоска

Закрыть

B4113677

Декоративная полоска S / SL
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - для настенного монтажа / для подвеса

B4113147 Настенный держатель S

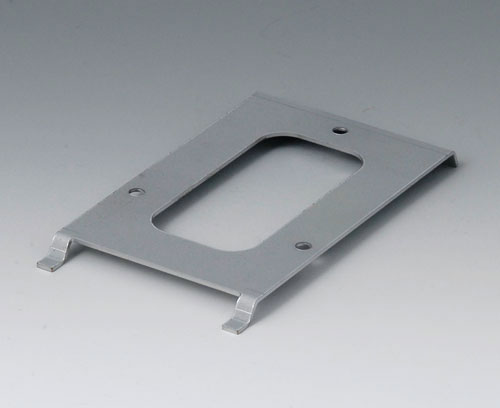

B4113147

Настенный держатель S Настенный держатель для лёгкого и надёжного настенного монтажа корпуса DATEC-TERMINAL S. Фиксация корпуса с помощью шурупов.

Комплект поставки 1 настенный держатель, 2 шурупа

Закрыть

B4113147

Настенный держатель S
изделие добавлено в вашу корзину
Cталь
оцинкованная
79x137x8mm

Виды доработки для B4013117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Примеры Применения
  • Информация по закупке
Материал
Степень защиты
IP 54 opt.
Необходимые аксессуары: крышка / округлая крышка
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
130 mm
Глубина
180 mm
Высота
86 mm
Длина платы, в основании
160 mm
Ширина платы, в основании
118 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
220 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
