B4016637 Крышка M, округлая

B4016637

Крышка M, округлая

Для использования с основанием корпуса DATEC-TERMINAL M в исп. I, II, III. Углублённая рабочая область 1 мм для защиты плёночной клавиатуры. Монтажные бобышки для крепления плат. Прозрачные или непрозрачные декоративные полоски заказываются отдельно. Крепление к основанию корпуса в исп. I с лицевой стороны с помощью 4 шурупов.

Комплект поставки

1 крышка, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Необходимые дополнительные комплектующие

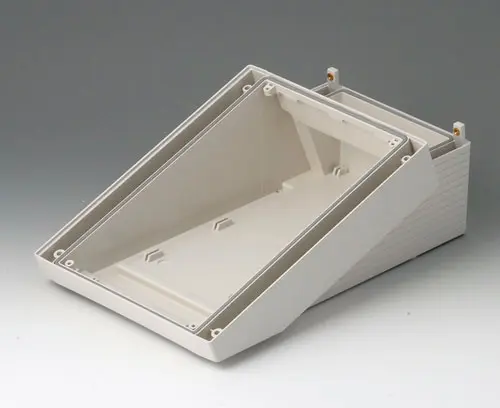

B4016117 DATEC-TERMINAL M, исп. I

B4016117

DATEC-TERMINAL M, исп. I Основание корпуса с отдельным клеммным отсеком. Лицевая панель, панель на основе профиля или крышка, а также крышка клеммного отсека, поставляются отдельно. Подходит для размещения плат 100 х 160 мм.

Исполнение Нижняя часть без доработки

Комплект поставки 1 нижняя часть, 4 шурупа, 4 резиновые ножки, набор уплотнительных прокладок

Закрыть

B4016117

DATEC-TERMINAL M, исп. I
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
168x272x101mm
IP 54 opt.

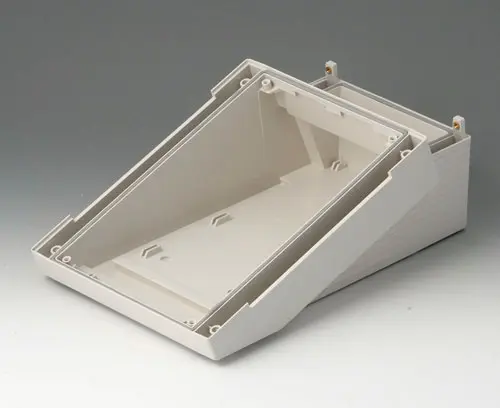

B4016217 DATEC-TERMINAL M, исп. II

B4016217

DATEC-TERMINAL M, исп. II Основание корпуса с отдельным клеммным отсеком. Лицевая панель, панель на основе профиля или крышка, а также крышка клеммного отсека, поставляются отдельно. Подходит для размещения плат 100 х 160 мм.

Исполнение Нижняя часть с доработкой для установки петли и замка-защёлки

Комплект поставки 1 нижняя часть, 4 шурупа, 4 резиновые ножки, набор уплотнительных прокладок, петля и замок-защёлка

Закрыть

B4016217

DATEC-TERMINAL M, исп. II
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
168x272x101mm
IP 54 opt.

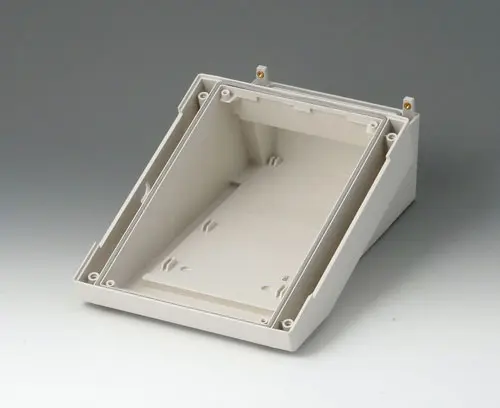

B4016317 DATEC-TERMINAL M, исп. III

B4016317

DATEC-TERMINAL M, исп. III Основание корпуса с отдельным клеммным отсеком. Лицевая панель, панель на основе профиля или крышка, а также крышка клеммного отсека, поставляются отдельно. Подходит для размещения плат 100 х 160 мм.

Исполнение Нижняя часть с доработкой для установки петли, замка-защёлки и замка с ключом

Комплект поставки 1 нижняя часть, 4 шурупа, 4 резиновые ножки, набор уплотнительных прокладок, петля, замок-защёлка и замок с ключом

Закрыть

B4016317

DATEC-TERMINAL M, исп. III
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
168x272x101mm
IP 54 opt.

Необходимые аксессуары

B4016671 Декоративная полоска M / L

B4016671

Декоративная полоска M / L Для скрывания сборочных винтов при использовании округлой крышки. Крепится к крышке на защёлках. Полоска изготовлена из прозрачного материала, поэтому под ней можно разместить цветную бумажную полоску в качестве декоративного элемента. На 1 корпус необходимо 2 полоски.

Комплект поставки 1 декоративная полоска

Закрыть

B4016671

Декоративная полоска M / L
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
прозрачный
B4016677 Декоративная полоска M / L

B4016677

Декоративная полоска M / L Для скрывания сборочных винтов при использовании округлой крышки. Крепится к крышке на защёлках. На 1 корпус необходимо 2 полоски.

Комплект поставки 1 декоративная полоска

Закрыть

B4016677

Декоративная полоска M / L
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Виды доработки для B4016637

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
белый RAL 9002
Ширина
168 mm
Глубина
220 mm
Высота
29 mm
Длина платы, в основании
209 mm
Ширина платы, в основании
128 mm
Длина плёночной клавиатуры
203,2 mm
Ширина плёночной клавиатуры
128,8 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
198 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
