B4016317

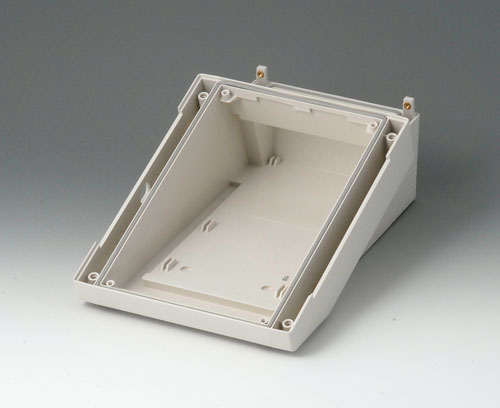

DATEC-TERMINAL M, исп. III
Основание корпуса с отдельным клеммным отсеком. Лицевая панель, панель на основе профиля или крышка, а также крышка клеммного отсека, поставляются отдельно. Подходит для размещения плат 100 х 160 мм.

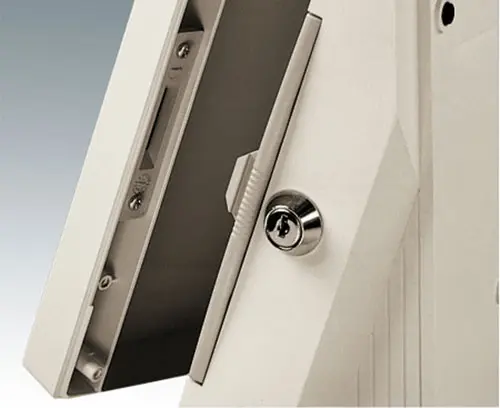

ИсполнениеНижняя часть с доработкой для установки петли, замка-защёлки и замка с ключом
Комплект поставки1 нижняя часть, 4 шурупа, 4 резиновые ножки, набор уплотнительных прокладок, петля, замок-защёлка и замок с ключом
Сгенерировать вашу спецификацию в формате PDF для B4016317
Выберите те пункты, которые вы хотите включить в PDF.
Необходимые аксессуары
B4016417
Комплект поставки 1 крышка, 2 винта М3

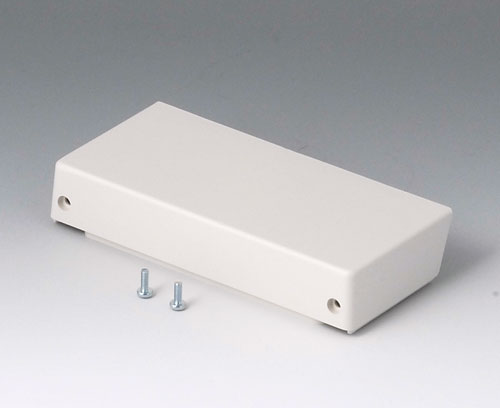

B4016417
Крышка клеммного отсека M, низкаябелый RAL 9002
134x62x24mm
B4016457
Комплект поставки 1 крышка, 2 винта М3

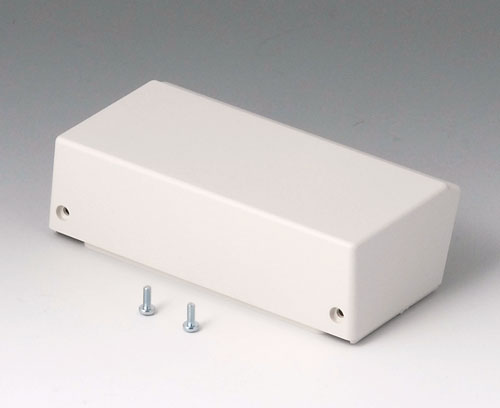

B4016457
Крышка клеммного отсека M, высокаябелый RAL 9002
134x67x38mm
B4016617
Комплект поставки 1 крышка, набор сборочного крепежа
B4016617
Крышка M, низкаябелый RAL 9002
168x220x29mm
B4016621
Комплект поставки 1 крышка, набор сборочного крепежа

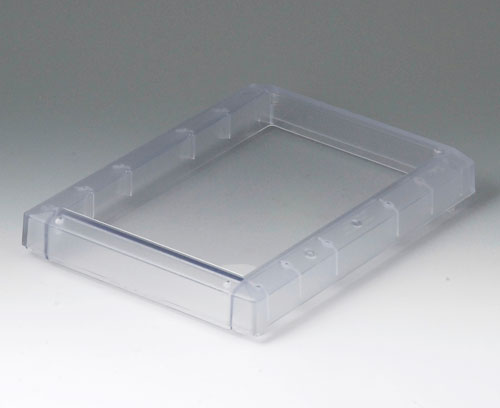

B4016621
Крышка M, низкаяпрозрачный
168x220x29mm
B4016631
Комплект поставки 1 крышка, набор сборочного крепежа

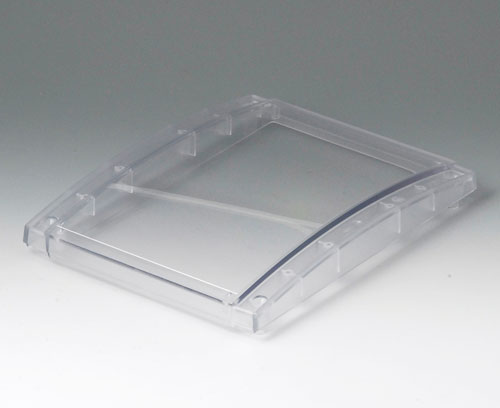

B4016631
Крышка M, округлаяпрозрачный
168x220x29mm
B4016637
Комплект поставки 1 крышка, набор сборочного крепежа

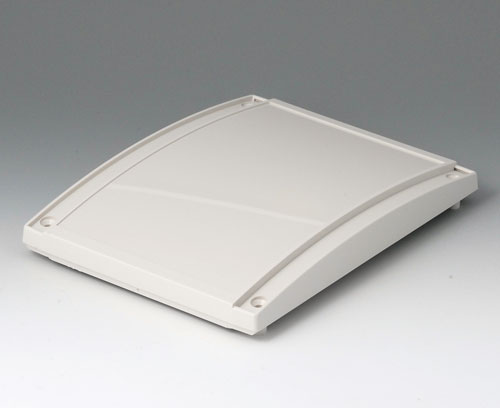

B4016637
Крышка M, округлаябелый RAL 9002
168x220x29mm
B4016657
Комплект поставки 1 крышка, набор сборочного крепежа
B4016657
Крышка M, высокаябелый RAL 9002
168x220x50mm
B4016671
Комплект поставки 1 декоративная полоска
B4016671
Декоративная полоска M / Lпрозрачный
B4016677
Комплект поставки 1 декоративная полоска

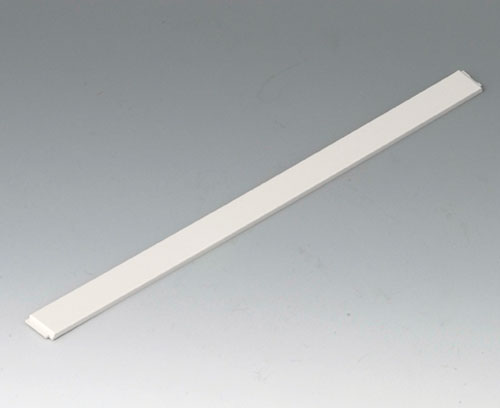

B4016677
Декоративная полоска M / Lбелый RAL 9002

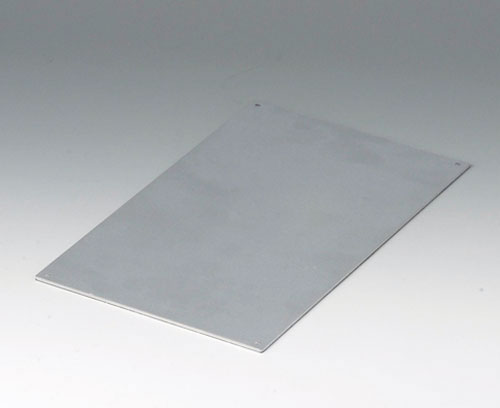

B4116116
Комплект поставки 1 лицевая панель, 4 шурупа Ø 3 мм
B4116116
Лицевая панель MHматово-анодированный
128x209x2mm
Аксессуары - для настенного монтажа / для подвеса
B4116147
Комплект поставки 1 настенный держатель, 2 винта М3

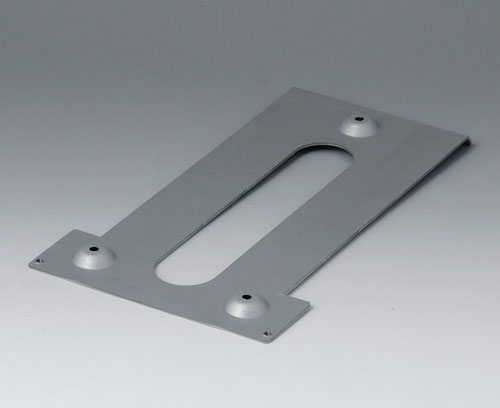

B4116147
Настенный держатель Mоцинкованная
214x126x12mm
Необходимые аксессуары: крышка / округлая крышка и крышка отсека без отверстий
Инструкции по сборке (часть)
- Hinge/quick-action lock/keylock, DATEC-TERMINAL M/L vers. II + III, assembly instruction (English) 2 644 KB
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 259 KB
- Чертёж в формате DWG 574 KB
- Чертёж в формате DXF 2 079 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 3 939 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008191.x_t 5 471 KB
- 00008191.STEP 13 002 KB
- 00008191.SAT 14 850 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B4016317 and don't forget to request a quotation!
