B7136062

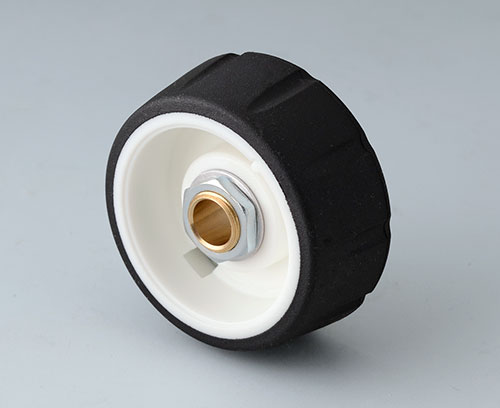

CONTROL-KNOB 36

Регулировочная ручка с инновационным дизайном, состоящая из двух частей. Внутренняя часть из поликарбоната, наружная часть из эластичного материала ТПЭ.
Подходит для потенциометров вращения и энкодеров с круглым валом в соответствии с DIN 41591. Цанговая система позволяет легко крепить ручку на валу потенциометра. Дополнительно поставляется основание, визуально приподнимающее ручку над поверхностью приборной панели.

Исполнение

С белым кольцом на верхней поверхности

Комплект поставки

1 регулировочная ручка (ВНИМАНИЕ: другие компоненты (крышка, основание) поставляются отдельно)

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B7136062

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для сборки

A6207009 Круглая гайка M7 x 0,75

A6207009

Круглая гайка M7 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

A6207009

Круглая гайка M7 x 0,75
изделие добавлено в вашу корзину
A6210009 Круглая гайка M10 x 0,75

A6210009

Круглая гайка M10 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

A6210009

Круглая гайка M10 x 0,75
изделие добавлено в вашу корзину
A6295009 Круглая гайка 3/8"-32G

A6295009

Круглая гайка 3/8"-32G Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

A6295009

Круглая гайка 3/8"-32G
изделие добавлено в вашу корзину
A6300000 Монтажный ключ

A6300000

Монтажный ключ Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.

Комплект поставки 1 монтажный ключ

A6300000

Монтажный ключ
изделие добавлено в вашу корзину

Прочие аксессуары

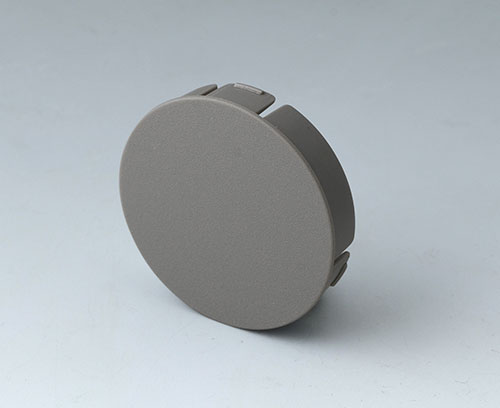

B7536108 Крышка 36

B7536108

Крышка 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Фиксируется на защёлках.

Комплект поставки 1 крышка

B7536108

Крышка 36
изделие добавлено в вашу корзину

вулкан
B7536109 Крышка 36

B7536109

Крышка 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Фиксируется на защёлках.

Комплект поставки 1 крышка

B7536109

Крышка 36
изделие добавлено в вашу корзину

неро
B7536208 Основание 36

B7536208

Основание 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 36 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

B7536208

Основание 36
изделие добавлено в вашу корзину

вулкан
B7536209 Основание 36

B7536209

Основание 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 36 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

B7536209

Основание 36
изделие добавлено в вашу корзину

неро

Виды доработки для B7136062

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Knob body

Outer shell
Цвет
Outer shell неро,
Knob body белый RAL 9016
Стандарты
Соответствует RoHS
Соответствует REACH
Диаметр
36 mm
Высота
14,7 mm
Диаметр отверстия
6 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
13 g
Код таможенного тарифа
(изделия OKW)
84879090
Страна изготовления
Germany
