Control-Knobs

Удобные в эксплуатации регулировочные ручки для потенциометров

У новых эргономичных регулировочных ручек CONTROL-KNOBS комфортная и удобная в эксплуатации эластичная поверхность. Высококачественный внешний вид с опциональной подсветкой выделяет эту продвинутую серию регулировочных ручек для современных приборных панелей.

  • эластичная поверхность обеспечивает надёжность и комфорт в эксплуатации

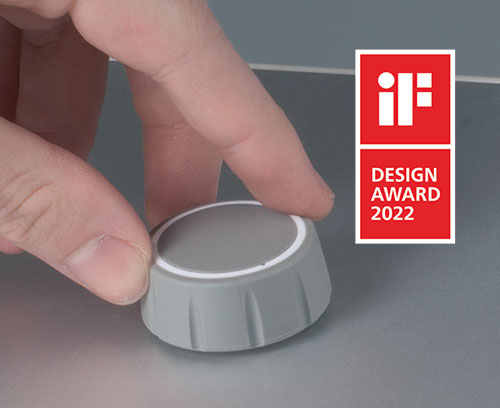

  • инновационная двухкомпонентная конструкция: основа (внутренняя часть) из поликарбоната и внешняя часть с насечками из эластичного материала *** iF product design award 2022 ***

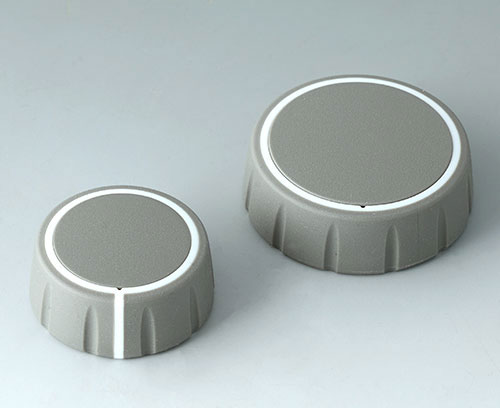

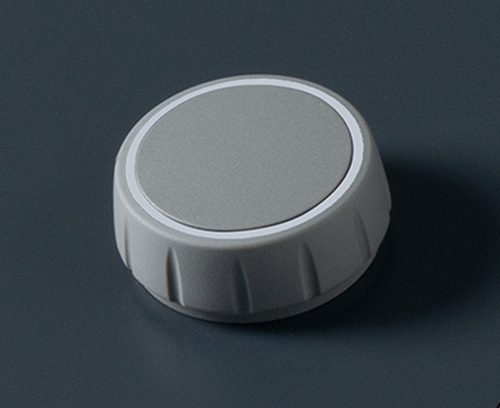

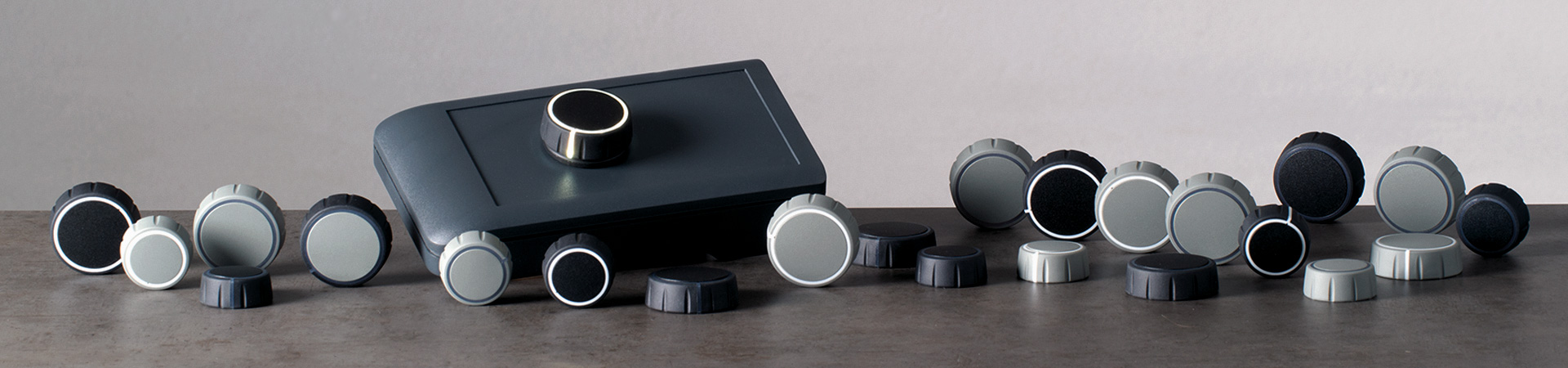

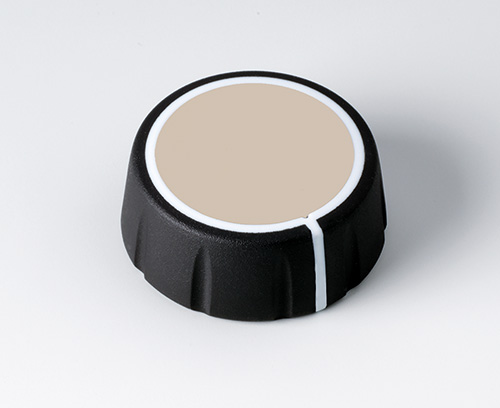

  • выпускаются в двух размерах (диаметром ø 36 мм и ø 46 мм), а также в двух цветовых исполнениях (чёрные и серые)

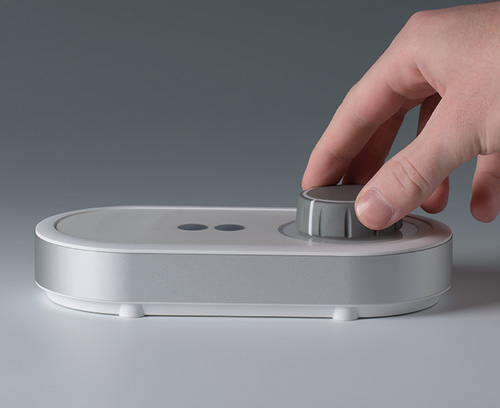

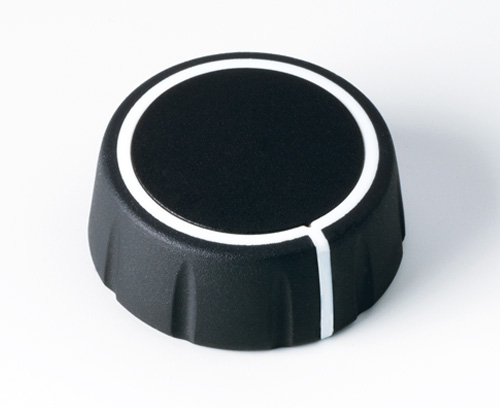

  • выпускаются в исполнении с указателем или без указателя на боковой поверхности
  • выпускаются в исполнении с непрозрачной или с полупрозрачной (для подсветки) внутренней частью (CONTROL-KNOBS)
  • варианты опциональной подсветки:

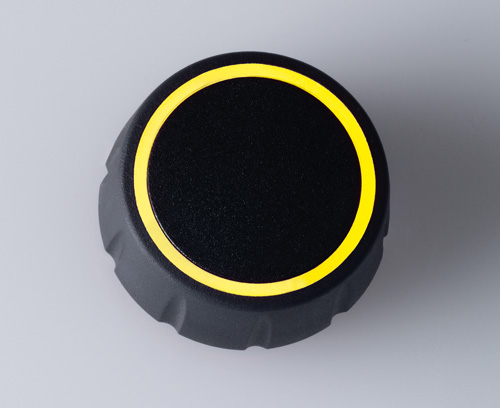

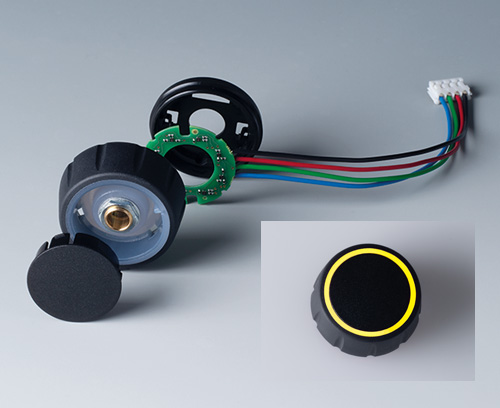

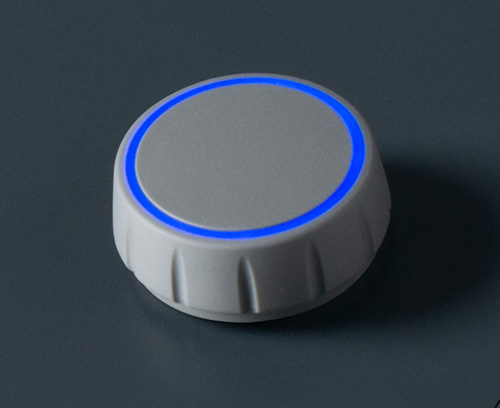

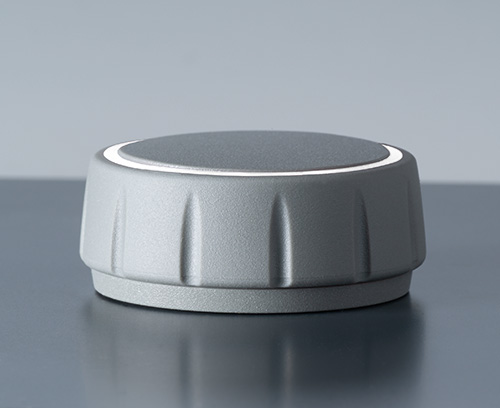

    - подсвечиваемое кольцо на верхней поверхности

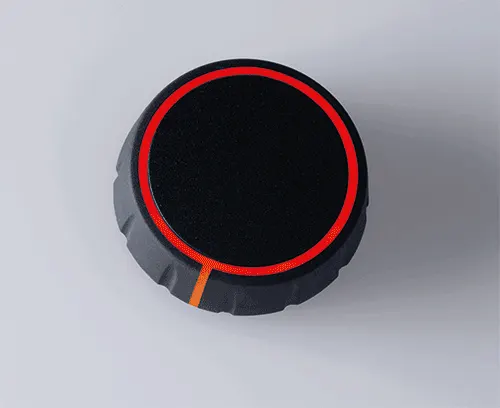

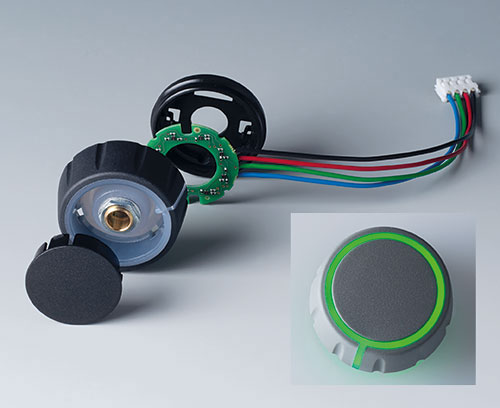

    - подсвечиваемое кольцо на верхней поверхности и подсвечиваемый указатель на боковой поверхности
    (примечание: необходима ручка CONTROL-KNOBS с опциональной подсветкой, а также основание и модуль подсветки (поставляются отдельно))
  • в модуле подсветки используются экономичные светодиоды поверхностного монтажа с питанием 5 В (несколько светодиодов RGB обеспечивают возможность подсветки любым цветом)
  • для использования в качестве регулировочных ручек в сочетании с вращательными потенциометрами или энкодерами; в том числе с потенциометрами и энкодерами с функцией нажатия, обычно используемых в приборах, выпускающихся большими сериями

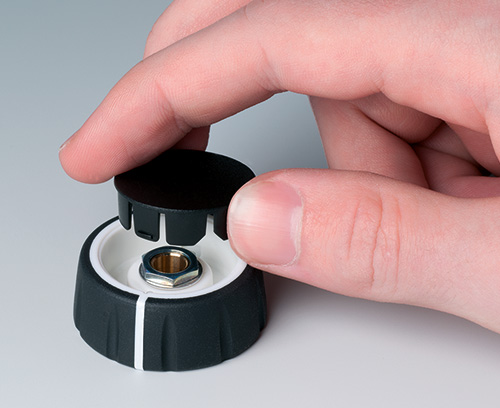

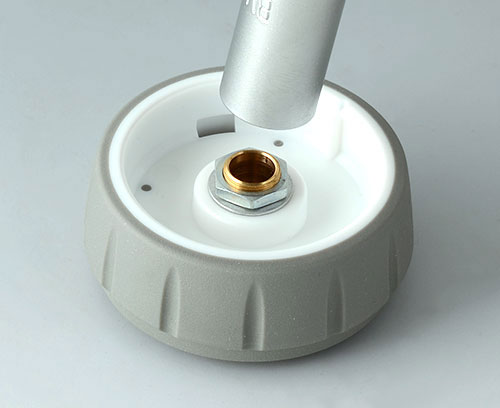

  • испытанная система фиксации на валу с помощью цанговой втулки
  • максимальное вращательное усилие: 1,5 Н*м при установке, 1,2 Н*м при эксплуатации
размеры ручек размеры посадочных отверстий
ø 36 мм 6 мм, 1/4" (6,35 мм)
ø 46 мм 6 мм, 1/4" (6,35 мм)

Необходимые комплектующие для ручки CONTROL-KNOBS без подсветки:

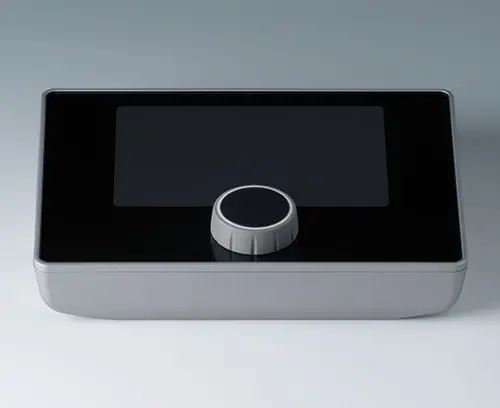

1 ручка CONTROL-KNOBS, 1 крышка; основание не является необходимым

Необходимые комплектующие для ручки CONTROL-KNOBS с подсветкой:
1 ручка CONTROL-KNOBS с опциональной подсветкой, 1 крышка, 1 основание, 1 светодиодный модуль подсветки

Заявление дизайнера

"Совершенны во всём: современные регулировочные ручки, которые приятны на вид и на ощупь, которые удобны в эксплуатации, и которые украсят собой любой современный прибор. Прочные и точные, эти ручки обеспечат вам возможность регулировки даже в труднодоступных местах и в тяжёлых условиях эксплуатации. Ручки CONTROL-KNOBS очень легко использовать. Подсвеченный указатель поможет вам определить текущее значение регулируемого параметра. Удобные насечки и эластичный материал ручки позволяют производить регулировку, не снимая защитных перчаток."
Мартин Нусбергер (polyform Industrie Design)

Экспорт в PDF

Learn more!

Read our blog posts on control-knobs View blog posts >>

We need your consent to load the video service (Vimeo).

We use a third-party service to embed our video content (Vimeo). This service may collect data about your activities. Please read our privacy policy and consent to the use of the service to watch this video.

Применения

Для использования с вращательными потенциометрами или энкодерами с круглым валом (DIN 41591), в том числе с функцией нажатия.

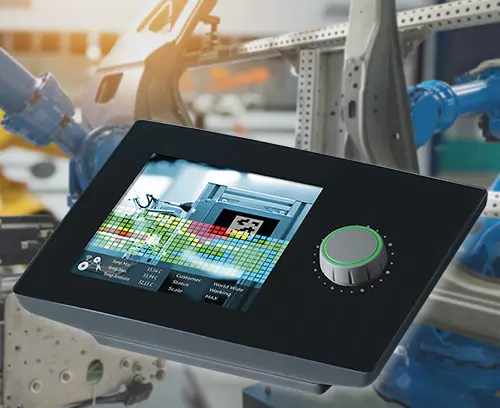

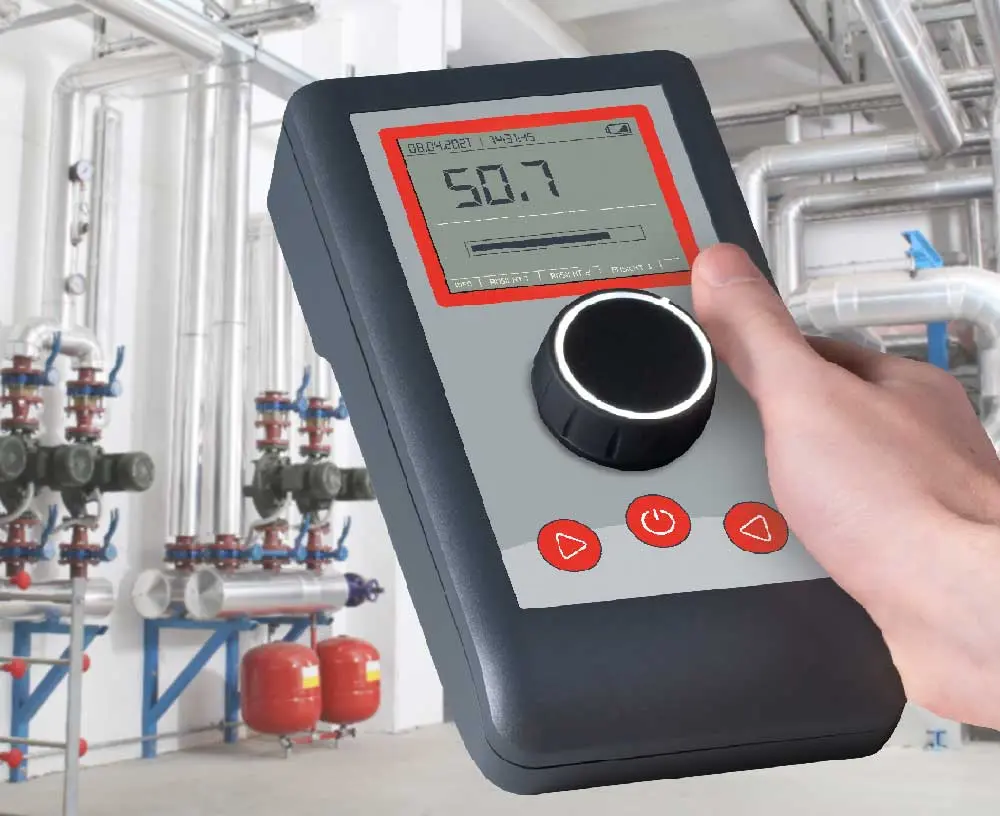

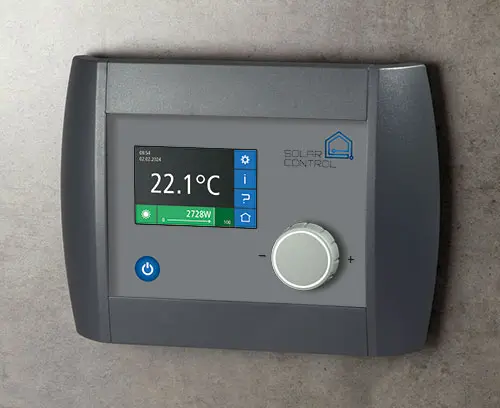

Контрольно-измерительная аппаратура. Медицинское и лабораторное оборудование. Оборудование косметологических центров. Оборудование фитнес-центров. Климатическая техника. Приборы связи. Автоматика зданий. Умная Фабрика.

Выберите ниже нужное исполнение (нужный размер) или просмотрите полный список изделий серии

A6207009 Круглая гайка M7 x 0,75

A6207009

Круглая гайка M7 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

A6207009

Круглая гайка M7 x 0,75
изделие добавлено в вашу корзину
A6210009 Круглая гайка M10 x 0,75

A6210009

Круглая гайка M10 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

A6210009

Круглая гайка M10 x 0,75
изделие добавлено в вашу корзину
A6295009 Круглая гайка 3/8"-32G

A6295009

Круглая гайка 3/8"-32G Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

A6295009

Круглая гайка 3/8"-32G
изделие добавлено в вашу корзину
A6300000 Монтажный ключ

A6300000

Монтажный ключ Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.

Комплект поставки 1 монтажный ключ

A6300000

Монтажный ключ
изделие добавлено в вашу корзину

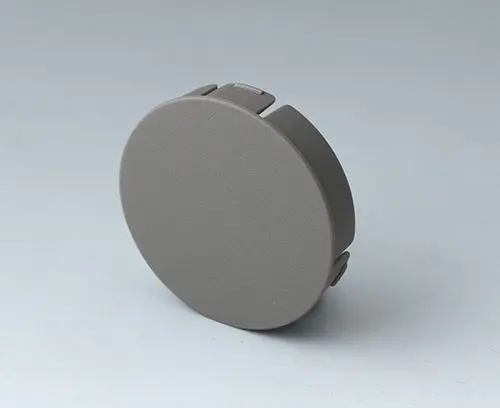

B7536108 Крышка 36

B7536108

Крышка 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Фиксируется на защёлках.

Комплект поставки 1 крышка

B7536108

Крышка 36
изделие добавлено в вашу корзину

вулкан

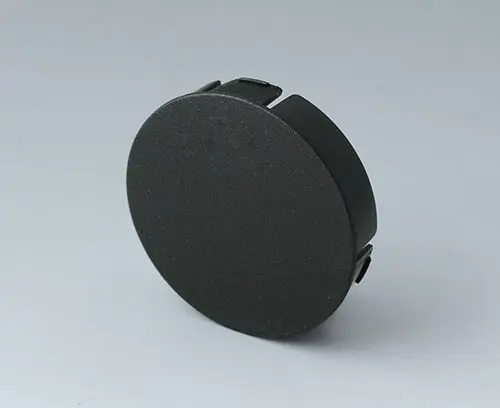

B7536109 Крышка 36

B7536109

Крышка 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Фиксируется на защёлках.

Комплект поставки 1 крышка

B7536109

Крышка 36
изделие добавлено в вашу корзину

неро

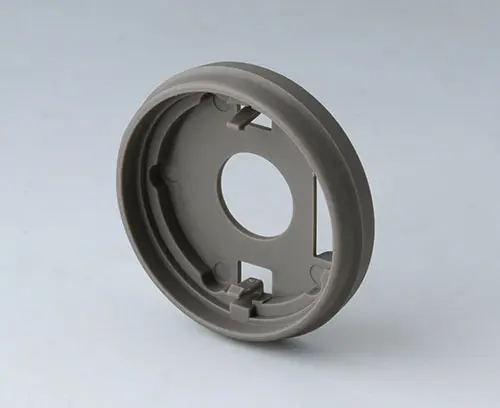

B7536208 Основание 36

B7536208

Основание 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой: является необходимым для размещения модуля подсветки.

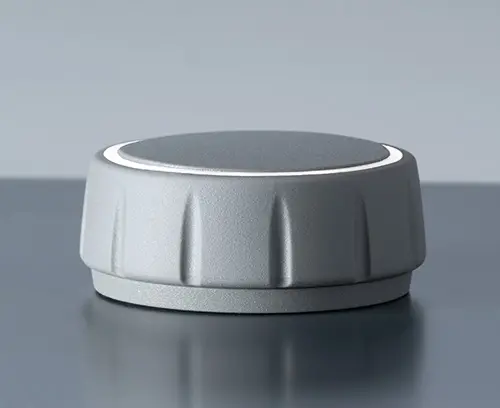

- При использовании с регулировочными ручками CONTROL-KNOB 36 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

B7536208

Основание 36
изделие добавлено в вашу корзину

вулкан
B7536209 Основание 36

B7536209

Основание 36 Подходит для регулировочных ручек CONTROL-KNOB 36. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 36 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

B7536209

Основание 36
изделие добавлено в вашу корзину

неро

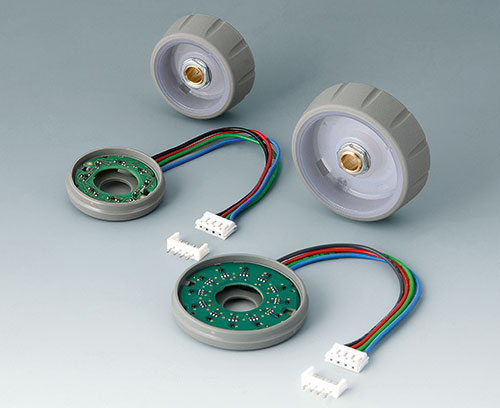

B7546001 Светодиодный модуль подсветки, 8 LEDs (RGB)

B7546001

Светодиодный модуль подсветки, 8 LEDs (RGB)

Плата диаметром 27 мм с 8 светодиодами RGB поверхностного монтажа, без контроллера, с кабелем длиной 120 мм и 4-штырьковым соединителем (включая ответную часть).

Для использования с:

регулировочными ручками STAR-KNOB 33 / 41
- в утопленном исполнении: только в сочетании с полупрозрачной ("алмазного" цвета) ручкой
- в выступающем исполнении: только в сочетании с полупрозрачным ("алмазного" цвета) установочным набором

регулировочными ручками CONTROL-KNOB 36 с опциональной подсветкой
- для размещения в основании (поставляется отдельно)

Комплект поставки 1 светодиодный модуль подсветки (RGB)

B7546001

Светодиодный модуль подсветки, 8 LEDs (RGB)
изделие добавлено в вашу корзину
B7546002 Светодиодный модуль подсветки, 12 LEDs (RGB)

B7546002

Светодиодный модуль подсветки, 12 LEDs (RGB)

Плата диаметром 37 мм с 12 светодиодами RGB поверхностного монтажа, без контроллера, с кабелем длиной 120 мм и 4-штырьковым соединителем (включая ответную часть).

Для использования с:

регулировочными ручками CONTROL-KNOB 46 с опциональной подсветкой
- для размещения в основании (поставляется отдельно)

Комплект поставки 1 светодиодный модуль подсветки (RGB)

B7546002

Светодиодный модуль подсветки, 12 LEDs (RGB)
изделие добавлено в вашу корзину
B7546108 Крышка 46

B7546108

Крышка 46 Подходит для регулировочных ручек CONTROL-KNOB 46. Фиксируется на защёлках.

Комплект поставки 1 крышка

B7546108

Крышка 46
изделие добавлено в вашу корзину

вулкан
B7546109 Крышка 46

B7546109

Крышка 46 Подходит для регулировочных ручек CONTROL-KNOB 46. Фиксируется на защёлках.

Комплект поставки 1 крышка

B7546109

Крышка 46
изделие добавлено в вашу корзину

неро
B7546208 Основание 46

B7546208

Основание 46 Подходит для регулировочных ручек CONTROL-KNOB 46. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 46 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 46 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

B7546208

Основание 46
изделие добавлено в вашу корзину

вулкан
B7546209 Основание 46

B7546209

Основание 46 Подходит для регулировочных ручек CONTROL-KNOB 46. Необходима доработка лицевой панели (отверстие для вала потенциометра и прорезь для фиксатора).
Варианты использования:
- При использовании с регулировочными ручками CONTROL-KNOB 46 с опциональной подсветкой: является необходимым для размещения модуля подсветки.
- При использовании с регулировочными ручками CONTROL-KNOB 46 без подсветки: визуально приподнимает ручку над поверхностью лицевой панели.

Комплект поставки 1 основание

B7546209

Основание 46
изделие добавлено в вашу корзину

неро

Виды доработки для Control-Knobs

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
