Аксессуары для корпусов

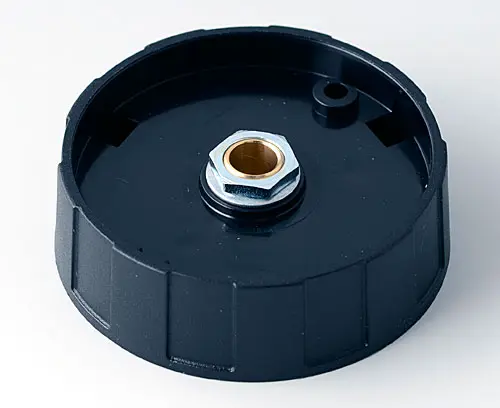

A2550060
Круглая ручка 50, без риски
Для установки на вал вращательного потенциометра с круглым сечением в соответствии со стандартом DIN 41591. Фиксация на вале с помощью цанговой прижимной втулки.
Максимальное вращательное усилие: 3,0 Нм (сборка), 1,8 Нм (эксплуатация).
1 ручка
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A2550060
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые дополнительные комплектующие

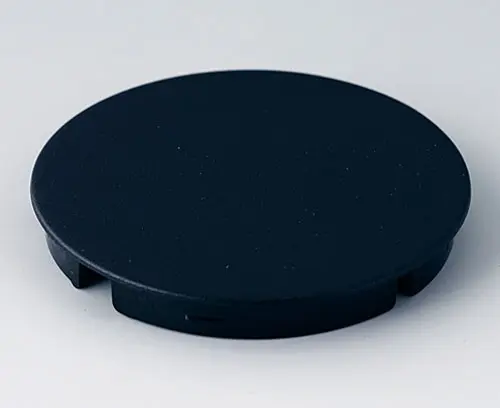

A4150000
Крышка 50, без риски
Для круглых ручек и ручек с крылышками 50. Фиксируется на защёлках.
Комплект поставки 1 крышка
A4150000
Крышка 50, без рискиизделие добавлено в вашу корзину
черный RAL 9005

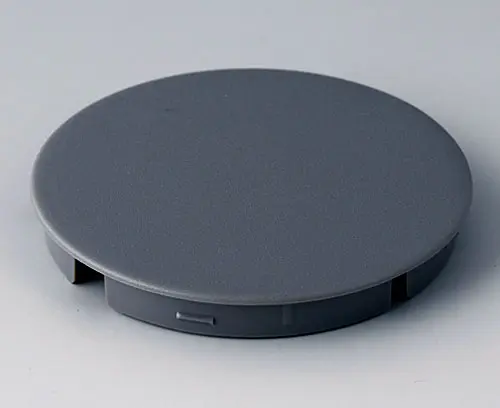

A4150008
Крышка 50, без риски
Для круглых ручек и ручек с крылышками 50. Фиксируется на защёлках.
Комплект поставки 1 крышка
A4150008
Крышка 50, без рискиизделие добавлено в вашу корзину
пыльно-серый RAL 7037

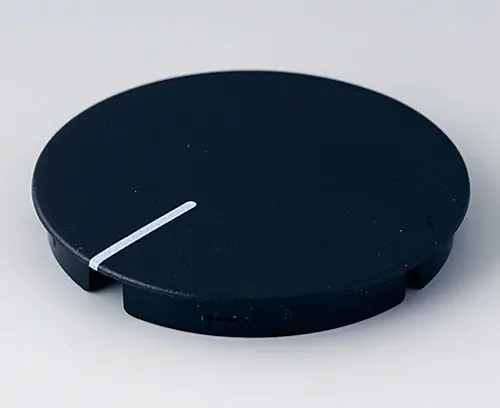

A4150100
Крышка 50, с риской
Для круглых ручек и ручек с крылышками 50. Фиксируется на защёлках. Белая риска.
Комплект поставки 1 крышка
A4150100
Крышка 50, с рискойизделие добавлено в вашу корзину
черный RAL 9005
A4150107
Крышка 50, с риской
Для круглых ручек и ручек с крылышками 50. Фиксируется на защёлках. Чёрная риска.
Комплект поставки 1 крышка
A4150107
Крышка 50, с рискойизделие добавлено в вашу корзину
тепло-серый RAL 7032
Аксессуары - для сборки

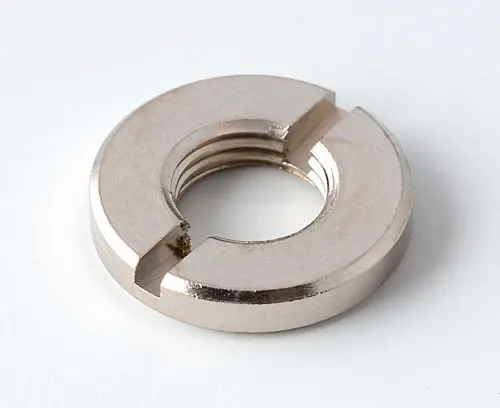

A6207009
Круглая гайка M7 x 0,75
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6207009
Круглая гайка M7 x 0,75изделие добавлено в вашу корзину

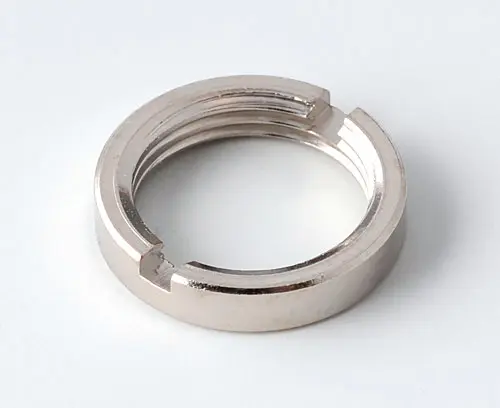

A6210009
Круглая гайка M10 x 0,75
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6210009
Круглая гайка M10 x 0,75изделие добавлено в вашу корзину

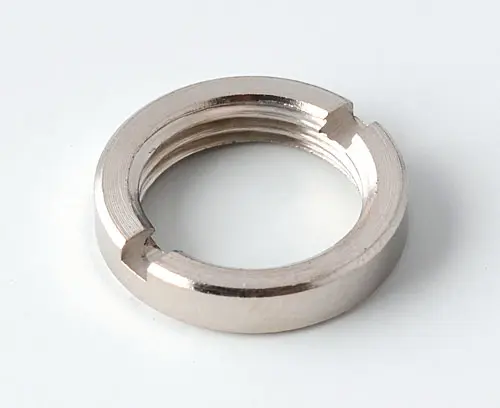

A6295009
Круглая гайка 3/8"-32G
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6295009
Круглая гайка 3/8"-32Gизделие добавлено в вашу корзину

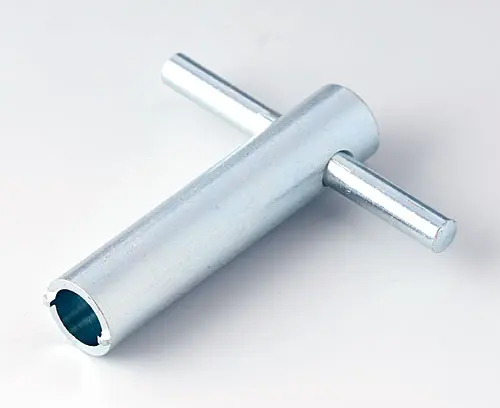

A6300000
Монтажный ключ
Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.
Комплект поставки 1 монтажный ключ
A6300000
Монтажный ключизделие добавлено в вашу корзину
Прочие аксессуары

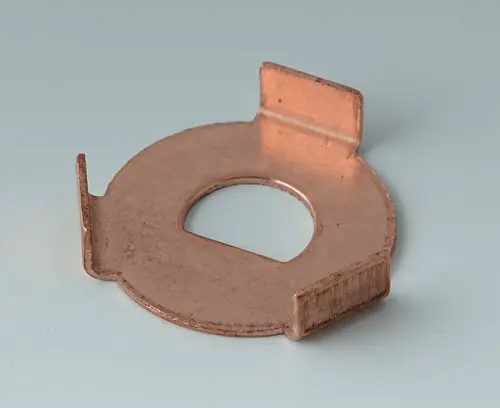

A6600064
Адаптер для вала с лыской 6/4,6
Предотвращает вращение ручки, установленной на вал с лыской 6/4,6 мм. Подходит для круглых ручек с размерами от 20 до 50 мм.
Комплект поставки 1 адаптер
A6600064
Адаптер для вала с лыской 6/4,6изделие добавлено в вашу корзину
Виды доработки для A2550060
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Диаметр
50 mm
Высота
15 mm
Диаметр отверстия
6 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 122 KB
- Чертёж в формате DWG 200 KB
- Чертёж в формате DXF 717 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 411 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00021696.x_t 732 KB
- 00021696.step 1 496 KB
- 00021696.sat 1 528 KB
Масса/1 шт.
12 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
84879090
Страна изготовления
Germany
