Combination Knob

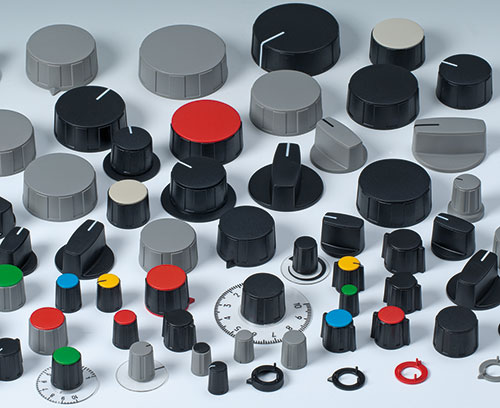

Многофункциональные ручки с цанговой втулкой

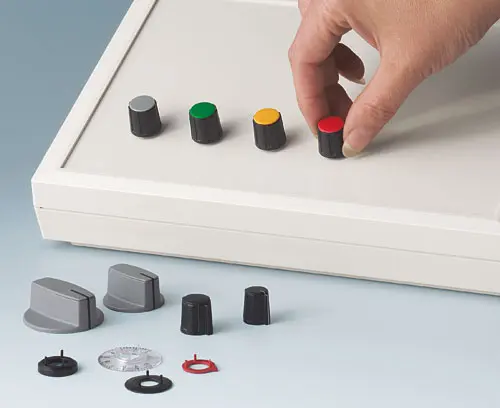

Рассчитанные на обширный спектр применений, ручки COMBINATION KNOB крепятся на вале с помощью цанговой втулки и поставляются в следующих исполнениях: круглые, с крылышками и веретенообразные; эти ручки также могут использоваться в сочетании с разнообразными аксессуарами.

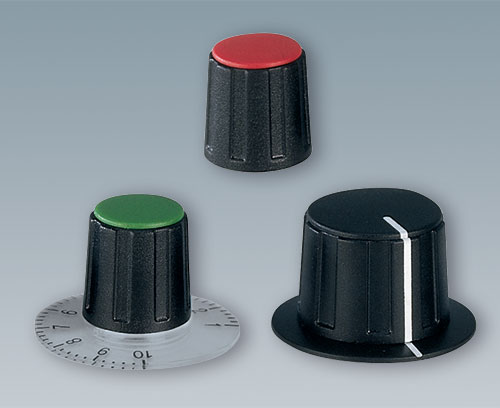

- стандартные ручки круглой, круглой с крылышками и веретенообразной формы с матовой поверхностью
- надёжный способ крепления с помощью цанговой втулки
- удобная сборка спереди, надёжная фиксация на вале

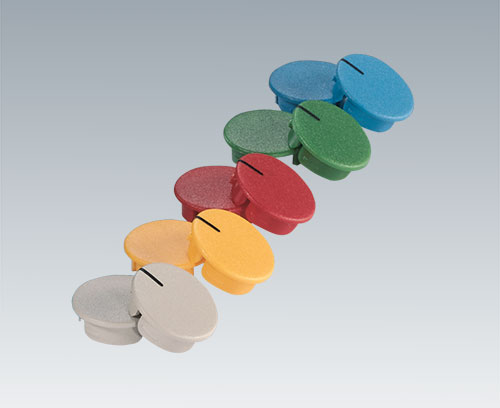

- разноцветные колпачки, с/без риски
- подходят для использования с аксессуарами: дисками, дисками с указателем, циферблатами, ограничителями и крышками гайки

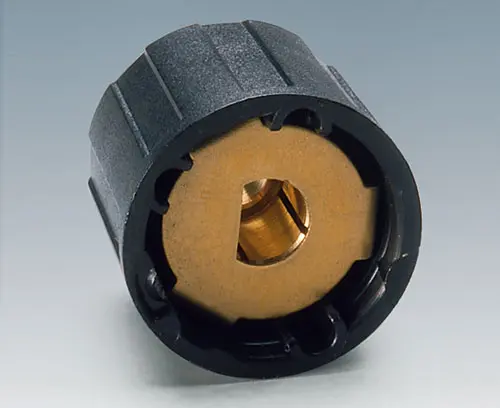

- защита от прокручивания для валов с лыской 6/4,6 мм (аксессуары; подходит для круглых и круглых с крылышками ручек от ø 20 до ø 50 мм с отверстием 6 мм)

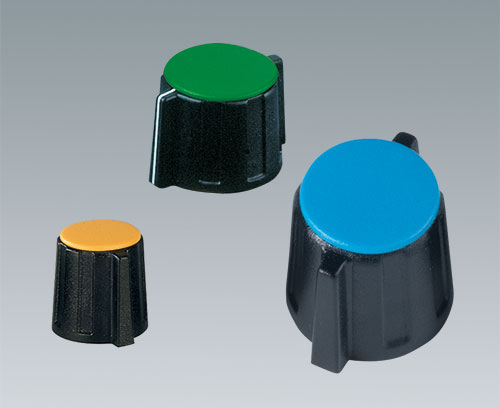

Круглые ручки
размеры ø 9, 10, 13,5, 16, 20, 23, 31, 40, 50 мм
с посадочными отверстиями 3, 4, 6, 8 мм, 1/8", 1/4" (в зависимости от размера ручки)

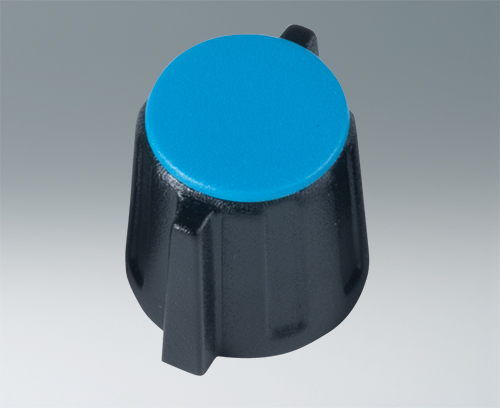

Ручки с крылышками
размеры ø 13,5, 16 мм с посадочным отверстием 6 мм

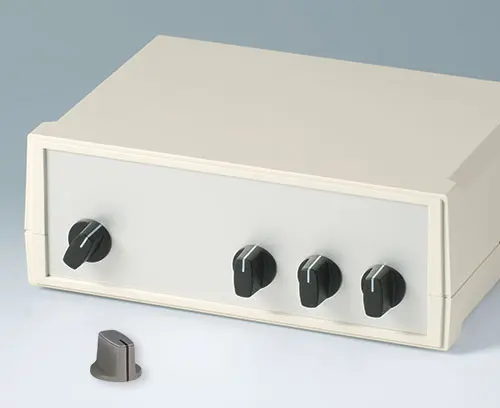

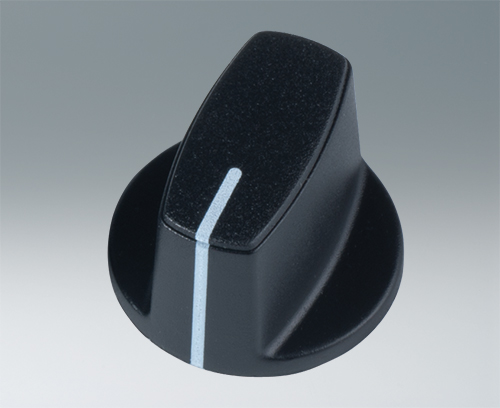

Веретенообразные ручки
размеры ø 16, 23, 31, 40 мм с посадочными отверстиями 3, 4, 6 мм (в зависимости от размера ручки)

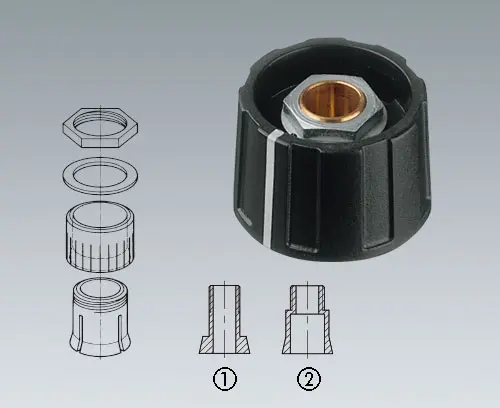

Цанга
размеры 10 и 13: затяжка с помощью винта
размеры 16 и 20: латунная цанга с уступчатым отверстием, за исключением валов 4 мм
размеры от 23 и выше: латунная цанга со сквозным отверстием
Применения
Для использования с электромеханическими вращательными потенциометрами с валом, соответствующим DIN 41591. Также подходят для валов с лыской 6/4,6 мм в сочетании с защитой от прокручивания (аксессуары).
Контрольно-измерительная аппаратура. Медицинская и оздоровительная техника. Лабораторное оборудование. Теплоснабжение и кондиционирование. Оборудование связи.
Выберите ниже нужное исполнение (нужный размер) или просмотрите полный список изделий серии
A4210000
Комплект поставки 1 кольцо с указателем
A4210000
Кольцо с указателем 10черный RAL 9005
A4210002
Комплект поставки 1 кольцо с указателем
A4210002
Кольцо с указателем 10красный RAL F12/0-10
A4210008
Комплект поставки 1 кольцо с указателем
A4210008
Кольцо с указателем 10пыльно-серый RAL 7037

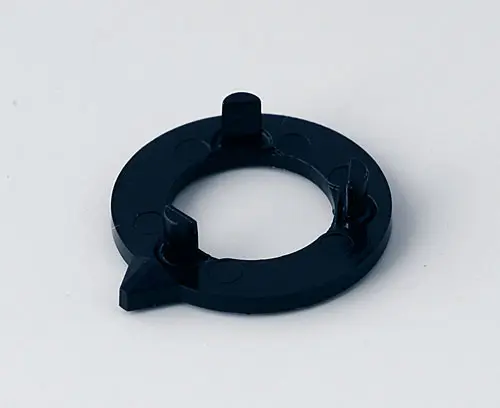

A4213000
Комплект поставки 1 кольцо с указателем
A4213000
Кольцо с указателем 13,5черный RAL 9005

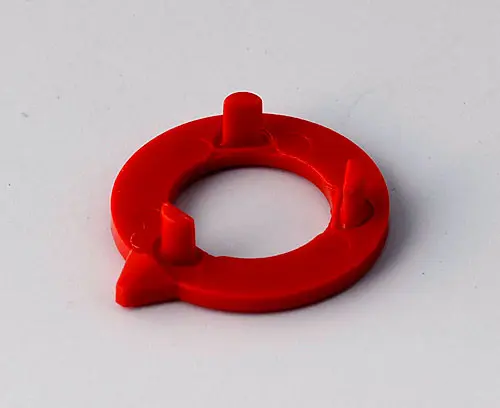

A4213002
Комплект поставки 1 кольцо с указателем
A4213002
Кольцо с указателем 13,5красный RAL F12/0-10
A4213008
Комплект поставки 1 кольцо с указателем
A4213008
Кольцо с указателем 13,5пыльно-серый RAL 7037
A4216000
Комплект поставки 1 кольцо с указателем
A4216000
Кольцо с указателем 16черный RAL 9005
A4216002
Комплект поставки 1 кольцо с указателем
A4216002
Кольцо с указателем 16красный RAL F12/0-10
A4216008
Комплект поставки 1 кольцо с указателем
A4216008
Кольцо с указателем 16пыльно-серый RAL 7037
A4220000
Комплект поставки 1 кольцо с указателем
A4220000
Кольцо с указателем 20черный RAL 9005
A4220002
Комплект поставки 1 кольцо с указателем
A4220002
Кольцо с указателем 20красный RAL F12/0-10
A4220008
Комплект поставки 1 кольцо с указателем
A4220008
Кольцо с указателем 20пыльно-серый RAL 7037
A4223000
Комплект поставки 1 кольцо с указателем
A4223000
Кольцо с указателем 23черный RAL 9005
A4223002
Комплект поставки 1 кольцо с указателем
A4223002
Кольцо с указателем 23красный RAL F12/0-10
A4223008
Комплект поставки 1 кольцо с указателем
A4223008
Кольцо с указателем 23пыльно-серый RAL 7037
A4231000
Комплект поставки 1 кольцо с указателем
A4231000
Кольцо с указателем 31черный RAL 9005
A4231002
Комплект поставки 1 кольцо с указателем
A4231002
Кольцо с указателем 31красный RAL F12/0-10
A4231008
Комплект поставки 1 кольцо с указателем
A4231008
Кольцо с указателем 31пыльно-серый RAL 7037

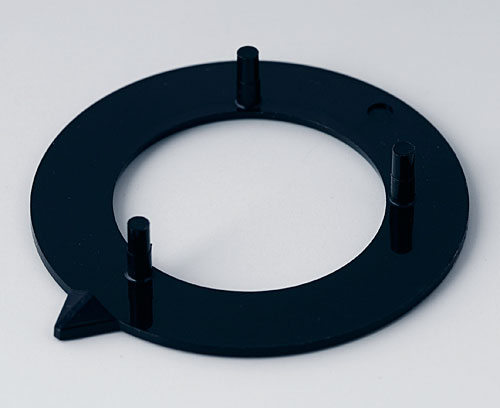

A4240000
Комплект поставки 1 кольцо с указателем
A4240000
Кольцо с указателем 40черный RAL 9005

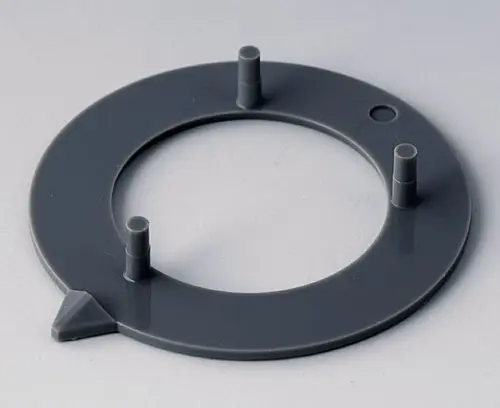

A4240008
Комплект поставки 1 кольцо с указателем
A4240008
Кольцо с указателем 40пыльно-серый RAL 7037

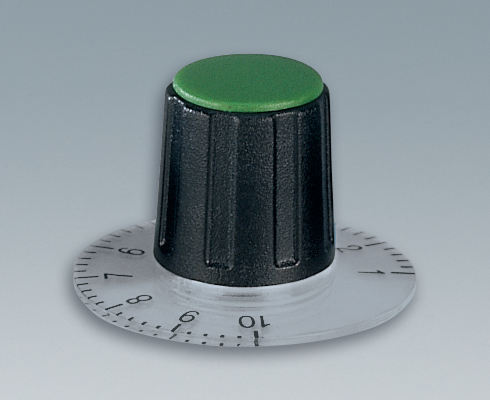

A4410060
Комплект поставки 1 диск
A4410060
Диск 10, со шкалойпрозрачный

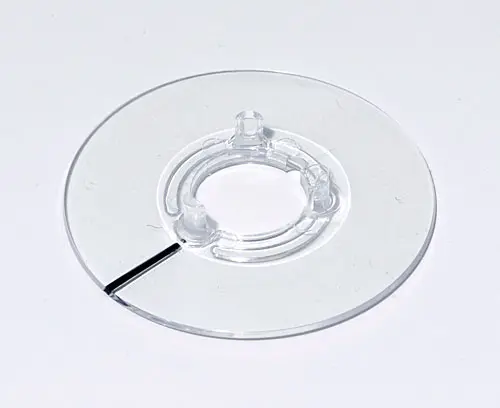

A4413010
Комплект поставки 1 диск
A4413010
Диск 13,5, с рискойпрозрачный
A4413020
Комплект поставки 1 диск
A4413020
Диск 13,5, со шкалойпрозрачный

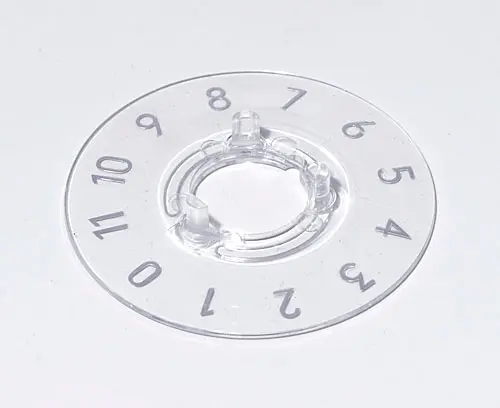

A4413049
Комплект поставки 1 диск
A4413049
Диск 13,5, со шкалойпрозрачный

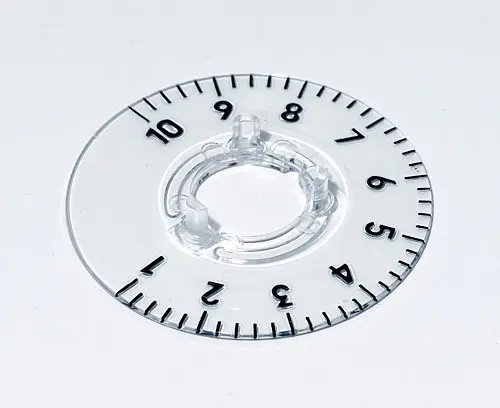

A4413060
Комплект поставки 1 диск
A4413060
Диск 13,5, со шкалойпрозрачный
A4416001
Комплект поставки 1 диск
A4416001
Диск 16, без разметкипрозрачный
A4416010
Комплект поставки 1 диск
A4416010
Диск 16, с рискойпрозрачный
A4416020
Комплект поставки 1 диск
A4416020
Диск 16, со шкалойпрозрачный
A4416060
Комплект поставки 1 диск
A4416060
Диск 16, со шкалойпрозрачный
A4420001
Комплект поставки 1 диск
A4420001
Диск 20, без разметкипрозрачный
A4420010
Комплект поставки 1 диск
A4420010
Диск 20, с рискойпрозрачный
A4420060
Комплект поставки 1 диск
A4420060
Диск 20, со шкалойпрозрачный
A4423010
Комплект поставки 1 диск
A4423010
Диск 23, с рискойпрозрачный
A4423020
Исполнение Black symbol.
Комплект поставки 1 диск
A4423020
Диск 23, со шкалойпрозрачный
A4423039
Комплект поставки 1 диск
A4423039
Диск 23, со шкалойпрозрачный
A4423060
Комплект поставки 1 диск
A4423060
Диск 23, со шкалойпрозрачный
A4431010
Комплект поставки 1 диск
A4431010
Диск 31, с рискойпрозрачный
A4431060
Комплект поставки 1 диск
A4431060
Диск 31, со шкалойпрозрачный

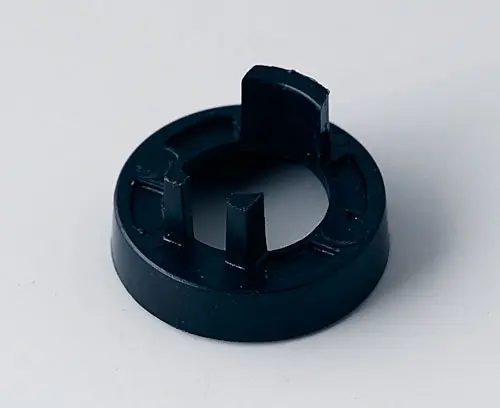

A5116000
Комплект поставки 1 крышка гайки
A5116000
Крышка гайки 16, без рискичерный RAL 9005

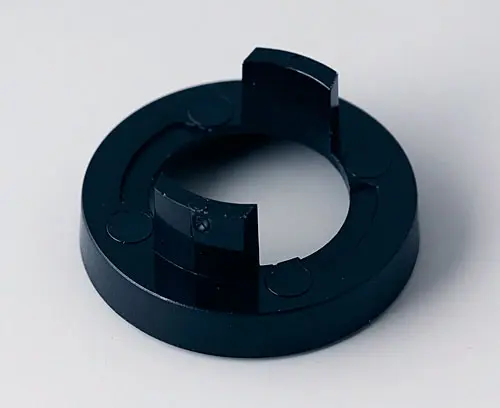

A5123000
Комплект поставки 1 крышка гайки
A5123000
Крышка гайки 23, без рискичерный RAL 9005

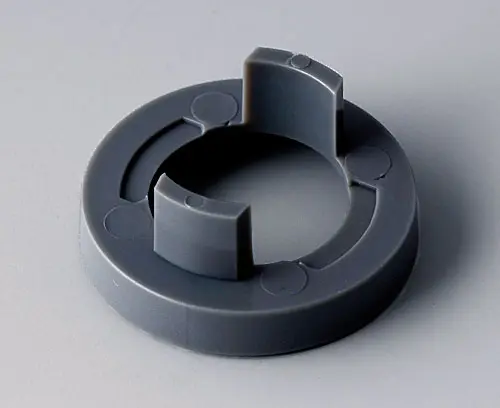

A5123008
Комплект поставки 1 крышка гайки
A5123008
Крышка гайки 23, без рискипыльно-серый RAL 7037

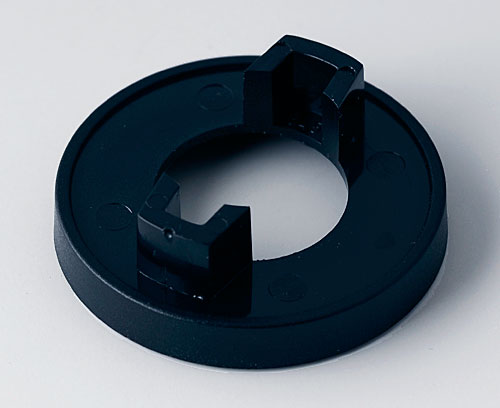

A5131000
Комплект поставки 1 крышка гайки
A5131000
Крышка гайки 31, без рискичерный RAL 9005

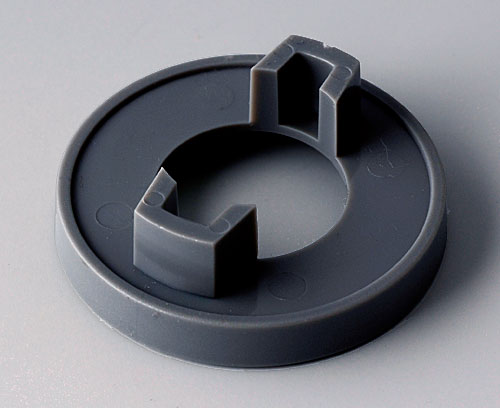

A5131008
Комплект поставки 1 крышка гайки
A5131008
Крышка гайки 31, без рискипыльно-серый RAL 7037
A5140000
Комплект поставки 1 крышка гайки
A5140000
Крышка гайки 40, без рискичерный RAL 9005
A6016019
Комплект поставки 1 диск
A6016019
Диск с меткой 16
A6020019
Комплект поставки 1 диск
A6020019
Диск с меткой 20
A6023019
Комплект поставки 1 диск
A6023019
Диск с меткой 23

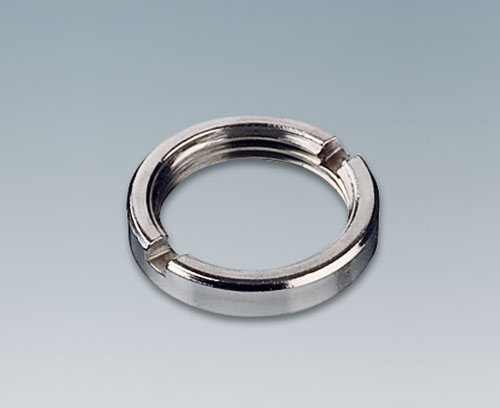

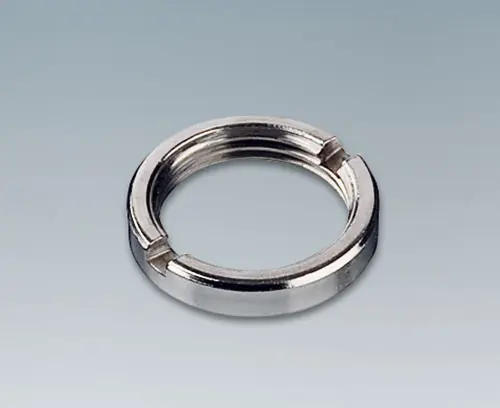

A6207009
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6207009
Круглая гайка M7 x 0,75
A6210009
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6210009
Круглая гайка M10 x 0,75
A6295009
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6295009
Круглая гайка 3/8"-32G
A6300000
Комплект поставки 1 монтажный ключ
A6300000
Монтажный ключ
A6402005
Комплект поставки 1 регулировочный ключ
A6402005
Регулировочный ключ 10/13/16зеленый
A6403005
Комплект поставки 1 регулировочный ключ
A6403005
Регулировочный ключ 20/23/31зеленый
A6600064
Комплект поставки 1 адаптер
A6600064
Адаптер для вала с лыской 6/4,6
A7316000
Комплект поставки 1 диск
A7316000
Диск 16, без рискичерный RAL 9005
A7316010
Комплект поставки 1 диск
A7316010
Диск 16, с рискойчерный RAL 9005
A7323010
Комплект поставки 1 диск
A7323010
Диск 23, с рискойчерный RAL 9005
A7331000
Комплект поставки 1 диск
A7331000
Диск 31, без рискичерный RAL 9005
A7331010
Комплект поставки 1 диск
A7331010
Диск 31, с рискойчерный RAL 9005
A7340010
Комплект поставки 1 диск
A7340010
Диск 40, с рискойчерный RAL 9005
A7510000
Комплект поставки 1 крышка гайки
A7510000
Крышка гайки 10, без рискичерный RAL 9005
A7510010
Комплект поставки 1 крышка гайки
A7510010
Крышка гайки 10, с рискойчерный RAL 9005
A7510018
Комплект поставки 1 крышка гайки
A7510018
Крышка гайки 10, с рискойпыльно-серый RAL 7037

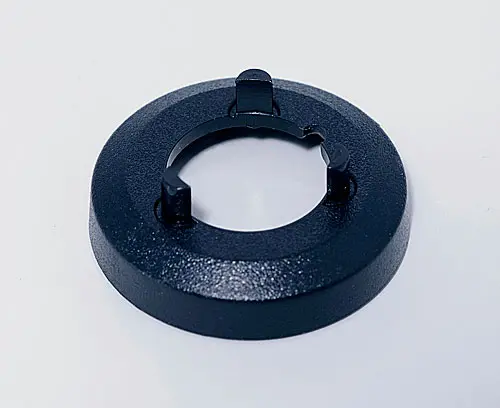

A7513000
Комплект поставки 1 крышка гайки
A7513000
Крышка гайки 13,5, без рискичерный RAL 9005
A7513010
Комплект поставки 1 крышка гайки
A7513010
Крышка гайки 13,5, с рискойчерный RAL 9005

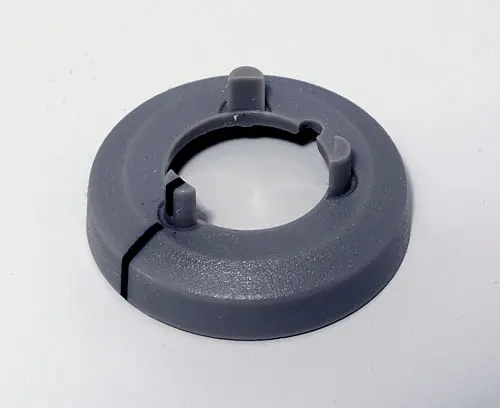

A7513018
Комплект поставки 1 крышка гайки
A7513018
Крышка гайки 13,5, с рискойпыльно-серый RAL 7037
A7516000
Комплект поставки 1 крышка гайки
A7516000
Крышка гайки 16, без рискичерный RAL 9005
A7516010
Исполнение White marking.
Комплект поставки 1 крышка гайки
A7516010
Крышка гайки 16, с рискойчерный RAL 9005
A7516018
Исполнение Black marking.
Комплект поставки 1 крышка гайки
A7516018
Крышка гайки 16, с рискойпыльно-серый RAL 7037
A7616000
Комплект поставки 1 крышка гайки
A7616000
Крышка гайки 16, без рискичерный RAL 9005
A7616008
Комплект поставки 1 крышка гайки
A7616008
Крышка гайки 16, без рискипыльно-серый RAL 7037
Виды доработки для Combination Knob
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
