Аксессуары для корпусов
A2520068
Круглая ручка 20, без риски
Для установки на вал вращательного потенциометра с круглым сечением в соответствии со стандартом DIN 41591. Фиксация на вале с помощью цанговой прижимной втулки. Центральное отверстие с фаской.
Максимальное вращательное усилие: 1,0 Нм (сборка), 0,9 Нм (эксплуатация).
1 ручка
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A2520068
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые дополнительные комплектующие

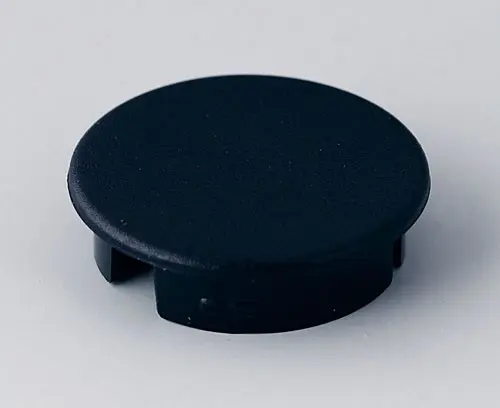

A4120000
Крышка 20, без риски
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A4120000
Крышка 20, без рискиизделие добавлено в вашу корзину
черный RAL 9005
A4120002
Крышка 20, без риски
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A4120002
Крышка 20, без рискиизделие добавлено в вашу корзину
красный RAL F12/0-10
A4120005
Крышка 20, без риски
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A4120005
Крышка 20, без рискиизделие добавлено в вашу корзину
зеленый RAL F12/0-43

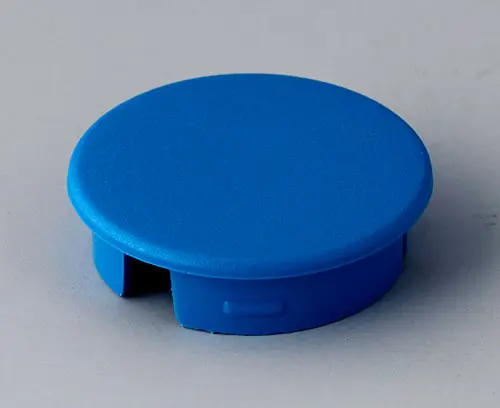

A4120006
Крышка 20, без риски
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A4120006
Крышка 20, без рискиизделие добавлено в вашу корзину
светло-синий RAL 5012

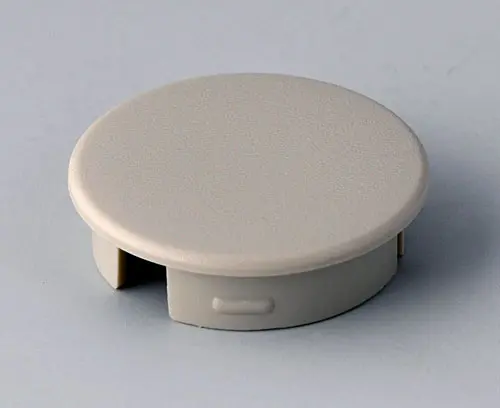

A4120007
Крышка 20, без риски
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A4120007
Крышка 20, без рискиизделие добавлено в вашу корзину
тепло-серый RAL 7032
A4120008
Крышка 20, без риски
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках.
Комплект поставки 1 крышка
A4120008
Крышка 20, без рискиизделие добавлено в вашу корзину
пыльно-серый RAL 7037

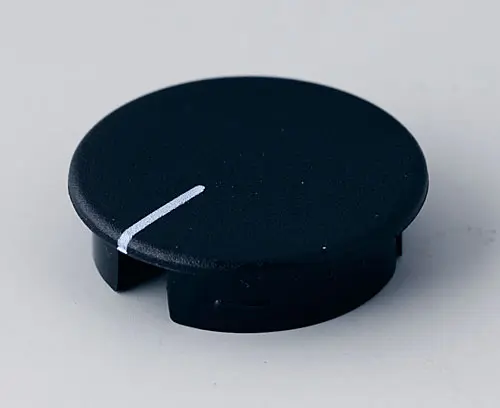

A4120100
Крышка 20, с риской
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках. Белая риска.
Комплект поставки 1 крышка
A4120100
Крышка 20, с рискойизделие добавлено в вашу корзину
черный RAL 9005

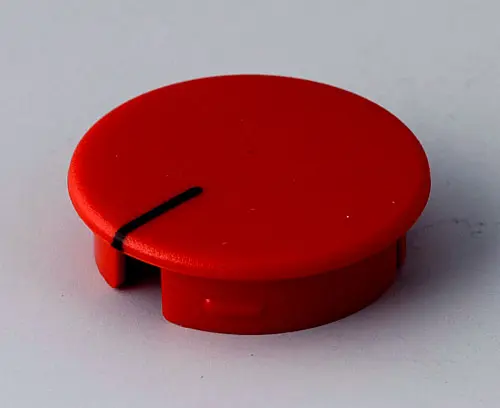

A4120102
Крышка 20, с риской
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках. Чёрная риска.
Комплект поставки 1 крышка
A4120102
Крышка 20, с рискойизделие добавлено в вашу корзину
красный RAL F12/0-10

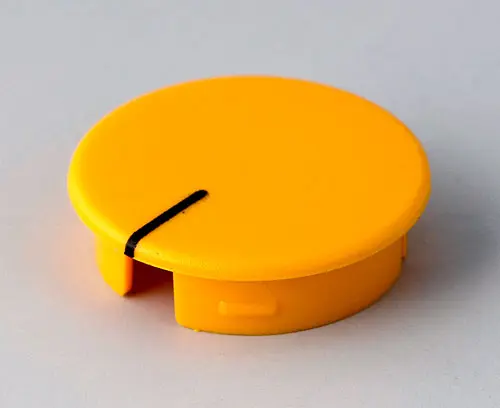

A4120104
Крышка 20, с риской
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках. Чёрная риска.
Комплект поставки 1 крышка
A4120104
Крышка 20, с рискойизделие добавлено в вашу корзину
желтый RAL F12/0-1
A4120106
Крышка 20, с риской
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках. Чёрная риска.
Комплект поставки 1 крышка
A4120106
Крышка 20, с рискойизделие добавлено в вашу корзину
светло-синий RAL 5012

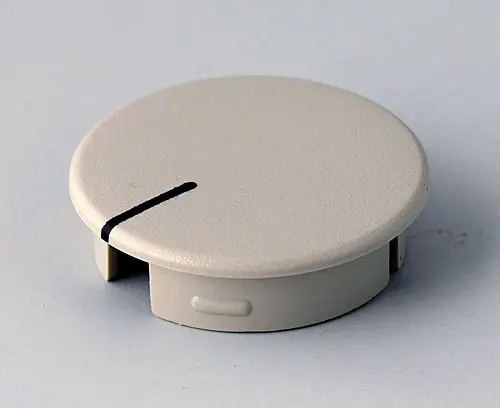

A4120107
Крышка 20, с риской
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках. Чёрная риска.
Комплект поставки 1 крышка
A4120107
Крышка 20, с рискойизделие добавлено в вашу корзину
тепло-серый RAL 7032

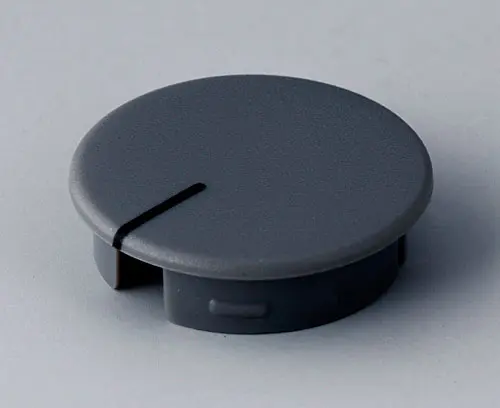

A4120108
Крышка 20, с риской
Для круглых ручек и ручек с крылышками 20. Фиксируется на защёлках. Чёрная риска.
Комплект поставки 1 крышка
A4120108
Крышка 20, с рискойизделие добавлено в вашу корзину
пыльно-серый RAL 7037
Аксессуары - для сборки
A6207009
Круглая гайка M7 x 0,75
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6207009
Круглая гайка M7 x 0,75изделие добавлено в вашу корзину
A6210009
Круглая гайка M10 x 0,75
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6210009
Круглая гайка M10 x 0,75изделие добавлено в вашу корзину
A6295009
Круглая гайка 3/8"-32G
Для крепления потенциометра к панели прибора.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.
Комплект поставки 1 круглая гайка
A6295009
Круглая гайка 3/8"-32Gизделие добавлено в вашу корзину
A6300000
Монтажный ключ
Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.
Комплект поставки 1 монтажный ключ
A6300000
Монтажный ключизделие добавлено в вашу корзину
Прочие аксессуары
A4220000
Кольцо с указателем 20
Для круглых ручек 20. Фиксируется на защёлках.
Комплект поставки 1 кольцо с указателем
A4220000
Кольцо с указателем 20изделие добавлено в вашу корзину
черный RAL 9005
A4220002
Кольцо с указателем 20
Для круглых ручек 20. Фиксируется на защёлках.
Комплект поставки 1 кольцо с указателем
A4220002
Кольцо с указателем 20изделие добавлено в вашу корзину
красный RAL F12/0-10
A4220008
Кольцо с указателем 20
Для круглых ручек 20. Фиксируется на защёлках.
Комплект поставки 1 кольцо с указателем
A4220008
Кольцо с указателем 20изделие добавлено в вашу корзину
пыльно-серый RAL 7037
A4420001
Диск 20, без разметки
Фиксируется на защёлках, для круглых ручек и ручек с крылышками 20 / ручек COM-KNOB 20. Глянцевая поверхность.
Комплект поставки 1 диск
A4420001
Диск 20, без разметкиизделие добавлено в вашу корзину
прозрачный
A4420010
Диск 20, с риской
Фиксируется на защёлках, для круглых ручек и ручек с крылышками 20 / ручек COM-KNOB 20. Глянцевая поверхность. Чёрная риска.
Комплект поставки 1 диск
A4420010
Диск 20, с рискойизделие добавлено в вашу корзину
прозрачный
A4420060
Диск 20, со шкалой
Фиксируется на защёлках, для круглых ручек и ручек с крылышками 20 / ручек COM-KNOB 20. Глянцевая поверхность. Чёрная шкала.
Комплект поставки 1 диск
A4420060
Диск 20, со шкалойизделие добавлено в вашу корзину
прозрачный
A6020019
Диск с меткой 20
Подходит для круглых ручек и ручек с крылышками диаметром 20 мм / ручек COM-KNOB диаметром 20 мм. Снабжён самоклеящейся плёнкой. Чёрная метка.
Комплект поставки 1 диск
A6020019
Диск с меткой 20изделие добавлено в вашу корзину
A6403005
Регулировочный ключ 20/23/31
Для точной регулировки ручек с риской, диском или кольцом. Обеспечивает удобство установки ручки. Подходит для круглых ручек ø 20, 23 и 31 мм.
Комплект поставки 1 регулировочный ключ
A6403005
Регулировочный ключ 20/23/31изделие добавлено в вашу корзину
зеленый
A6600064
Адаптер для вала с лыской 6/4,6
Предотвращает вращение ручки, установленной на вал с лыской 6/4,6 мм. Подходит для круглых ручек с размерами от 20 до 50 мм.
Комплект поставки 1 адаптер
A6600064
Адаптер для вала с лыской 6/4,6изделие добавлено в вашу корзину
Виды доработки для A2520068
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Диаметр
20 mm
Высота
15 mm
Диаметр отверстия
6 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 122 KB
- Чертёж в формате DWG 218 KB
- Чертёж в формате DXF 785 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 690 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00021426.x_t 793 KB
- 00021426.step 1 619 KB
- 00021426.sat 1 825 KB
Масса/1 шт.
6,3 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
84879090
Страна изготовления
Germany
