A2316040 Веретенообразная ручка 16, без риски

A2316040

Веретенообразная ручка 16, без риски

Для установки на вал вращательного потенциометра с круглым сечением в соответствии со стандартом DIN 41591. Фиксация на вале с помощью цанговой прижимной втулки. Центральное отверстие с фаской.
Максимальное вращательное усилие: 0,6 Нм (сборка), 0,5 Нм (эксплуатация).

Комплект поставки

1 ручка

  • Возможные аксессуары
  • Услуги по доработке

Необходимые дополнительные комплектующие

A5016000 Крышка 16, без риски

A5016000

Крышка 16, без риски Для веретенообразных ручек 16. Фиксируется на защёлках.

Комплект поставки 1 крышка

Закрыть

A5016000

Крышка 16, без риски
изделие добавлено в вашу корзину
АБС (UL 94 HB)
черный RAL 9005
A5016100 Крышка 16, с риской

A5016100

Крышка 16, с риской Для веретенообразных ручек 16. Фиксируется на защёлках. Белая риска.

Комплект поставки 1 крышка

Закрыть

A5016100

Крышка 16, с риской
изделие добавлено в вашу корзину
АБС (UL 94 HB)
черный RAL 9005

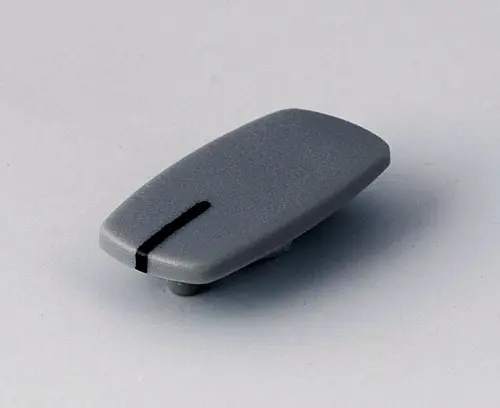

A5016108 Крышка 16, с риской

A5016108

Крышка 16, с риской Для веретенообразных ручек 16. Фиксируется на защёлках. Чёрная риска.

Комплект поставки 1 крышка

Закрыть

A5016108

Крышка 16, с риской
изделие добавлено в вашу корзину
АБС (UL 94 HB)
пыльно-серый RAL 7037

Аксессуары - для сборки

A5116000 Крышка гайки 16, без риски

A5116000

Крышка гайки 16, без риски Для веретенообразных ручек 16. Фиксируется на защёлках.

Комплект поставки 1 крышка гайки

Закрыть

A5116000

Крышка гайки 16, без риски
изделие добавлено в вашу корзину
АБС (UL 94 HB)
черный RAL 9005
A6207009 Круглая гайка M7 x 0,75

A6207009

Круглая гайка M7 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6207009

Круглая гайка M7 x 0,75
изделие добавлено в вашу корзину
A6210009 Круглая гайка M10 x 0,75

A6210009

Круглая гайка M10 x 0,75

Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6210009

Круглая гайка M10 x 0,75
изделие добавлено в вашу корзину
A6295009 Круглая гайка 3/8"-32G

A6295009

Круглая гайка 3/8"-32G Для крепления потенциометра к панели прибора.

Подходит для использования с
- круглыми ручками и ручками с крылышками ø 10 - 16 с крышкой гайки,
- круглыми ручками ø 20 - 50 без крышки гайки,
- веретенообразными ручками ø 16 - 40 с крышкой гайки,
- ручками Com-Knob ø 16 - 50,
- ручками Top-Knob ø 20 - 40,
- ручками Star-Knob ø 33 и 41 и
- ручками Control-Knob ø 36 и 46.

Комплект поставки 1 круглая гайка

Закрыть

A6295009

Круглая гайка 3/8"-32G
изделие добавлено в вашу корзину
A6300000 Монтажный ключ

A6300000

Монтажный ключ Для затягивания круглой гайки. одходит для круглой гайки M7 x 0,75, M10 x 0,75 и 3/8"-32G.

Комплект поставки 1 монтажный ключ

Закрыть

A6300000

Монтажный ключ
изделие добавлено в вашу корзину

Виды доработки для A2316040

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
черный RAL 9005
Диаметр
16 mm
Высота
16 mm
Диаметр отверстия
4 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
3,8 g
Код таможенного тарифа
(изделия OKW)
84879090
Страна изготовления
Germany
