B5015207 Нижняя и верхняя части O160 F

B5015207

Нижняя и верхняя части O160 F

Монтажные бобышки в обеих частях, в том числе для установки батарейного отсека в нижней части. Верхняя часть с углублённой областью под плёночную клавиатуру. Для закрывания нижней части снизу требуется дополнительная деталь (нижняя крышка / крышка батарейного отсека / основание / основание 30° / основание 55°), которая заказывается отдельно.

Исполнение

Нижняя часть "наклонная"

Комплект поставки

1 верхняя часть, 1 нижняя часть, набор крепежа

  • Возможные аксессуары
  • Услуги по доработке

Необходимые дополнительные комплектующие

B5011117 Основание

B5011117

Основание Для всех нижних частей ART-CASE. Используется для крепления корпуса на стену или потолок. Легкий монтаж с помощью байонетного замка. При необходимости возможна дополнительная фиксация с помощью фиксирующего приспособления (поставляется отдельно). В основании имеются посадочные места для кабельного прижима и для батарейных контактов для 2 батареек АА (поставляются отдельно).

Комплект поставки 1 основание

Закрыть

B5011117

Основание
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
B5011217 Основание 30°

B5011217

Основание 30° Для всех нижних частей ART-CASE типа "наклонная". Легкий монтаж с помощью байонетного замка. При необходимости возможна дополнительная фиксация с помощью фиксирующего приспособления (поставляется отдельно).

Комплект поставки 1 основание 30°

Закрыть

B5011217

Основание 30°
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
B5011317 Основание 55°

B5011317

Основание 55° Для всех нижних частей ART-CASE типа "наклонная". Легкий монтаж с помощью байонетного замка. При необходимости возможна дополнительная фиксация с помощью фиксирующего приспособления (поставляется отдельно).

Комплект поставки 1 основание 55°

Закрыть

B5011317

Основание 55°
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
B5011847 Нижняя крышка

B5011847

Нижняя крышка Для всех нижних частей корпусов ART-CASE. Крепление на шурупах. Нельзя использовать с батарейным отсеком.

Комплект поставки 1 нижняя крышка, набор крепежа

Закрыть

B5011847

Нижняя крышка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
B5011857 Крышка батарейного отсека

B5011857

Крышка батарейного отсека Для всех нижних частей корпусов ART-CASE при использовании батарейного отсека 2 х ААА (отсек поставляется отдельно). Крепление на шурупах.

Комплект поставки 1 крышка батарейного отсека, набор крепежа

Закрыть

B5011857

Крышка батарейного отсека
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - для батареек

A9166001 Набор батарейных контактов, 2 х ААА

A9166001

Набор батарейных контактов, 2 х ААА Для 2 батареек ААА

Комплект поставки 4 одиночных контакта

Закрыть

A9166001

Набор батарейных контактов, 2 х ААА
изделие добавлено в вашу корзину
Cталь
луженый
A9166002 П-образный батарейный контакт, 2 x AAA

A9166002

П-образный батарейный контакт, 2 x AAA Используется в сочетании с набором контактов A9166001 для последовательного соединения батареек.

Комплект поставки 1 П-образный контакт

Закрыть

A9166002

П-образный батарейный контакт, 2 x AAA
изделие добавлено в вашу корзину
Cталь
луженый
A9166003 Батарейный прижим, 2 x AAA

A9166003

Батарейный прижим, 2 x AAA Для надежной фиксации 2 батареек ААА.

Комплект поставки 1 батарейный прижим, 1 шуруп

Закрыть

A9166003

Батарейный прижим, 2 x AAA
изделие добавлено в вашу корзину
ПА 6 (UL 94 HB)
черный RAL 9005
A9190002 Набор батарейных контактов, 2 x N / 2 x AA / 2 x AAA

A9190002

Набор батарейных контактов, 2 x N / 2 x AA / 2 x AAA Для подключения 2 батареек.
Примечание: при использовании с корпусами ATR-CASE подходит только для подставки (2 x AA).

Комплект поставки 1 двойной контакт, 2 одиночных контакта

Закрыть

A9190002

Набор батарейных контактов, 2 x N / 2 x AA / 2 x AAA
изделие добавлено в вашу корзину
Cталь
луженый
B5111107 Батарейный отсек, 2 x AAA

B5111107

Батарейный отсек, 2 x AAA Для размещения 2 батареек AAA.

Комплект поставки 1 батарейный отсек, набор крепежа

Закрыть

B5111107

Батарейный отсек, 2 x AAA
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - для защиты

A9199005 Кабельный прижим

A9199005

Кабельный прижим Прижим для фиксации кабеля на предусмотренном выступе. Подходит для диаметра кабеля прибл. ø 5-7 мм.

Комплект поставки 1 прижим, 2 шурупа

Закрыть

A9199005

Кабельный прижим
изделие добавлено в вашу корзину
ПА 6
вулкан
B5111707 Фиксирующее приспособление

B5111707

Фиксирующее приспособление Для предотвращения отделения основания от корпуса.

Комплект поставки 1 фиксирующее приспособление, шурупы

Закрыть

B5111707

Фиксирующее приспособление
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - для настенного монтажа / для подвеса

B5111307 Настенный держатель

B5111307

Настенный держатель Для всех исполнений (кроме исполнений с вилкой), для крепления корпуса к стене (требуется механическая доработка нижней крышки/основания).

Комплект поставки 1 настенный держатель, 1 фиксирующий шуруп

Закрыть

B5111307

Настенный держатель
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - для сборки

B5111201 Набор шурупов

B5111201

Набор шурупов Набор шурупов 2,5 x 5 мм со шлицем PZ1 для монтажа плат.

Комплект поставки 4 шурупа

Закрыть

B5111201

Набор шурупов
изделие добавлено в вашу корзину

Прочие аксессуары

A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

Закрыть

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный

Виды доработки для B5015207

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи

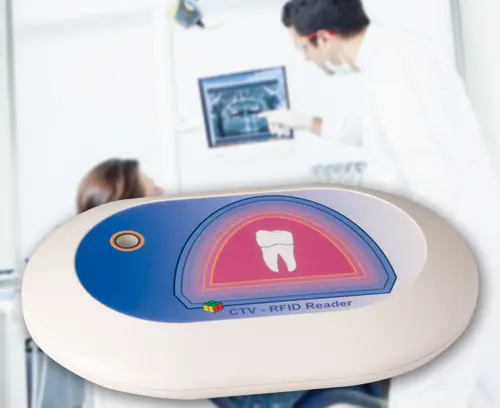

  • Примеры Применения
  • Информация по закупке
Материал
Цвет
белый RAL 9002
Длина
160 mm
Ширина
110 mm
Высота
38 mm
Длина платы, в верхней части
107 mm
Ширина платы, в верхней части
64 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
81 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
