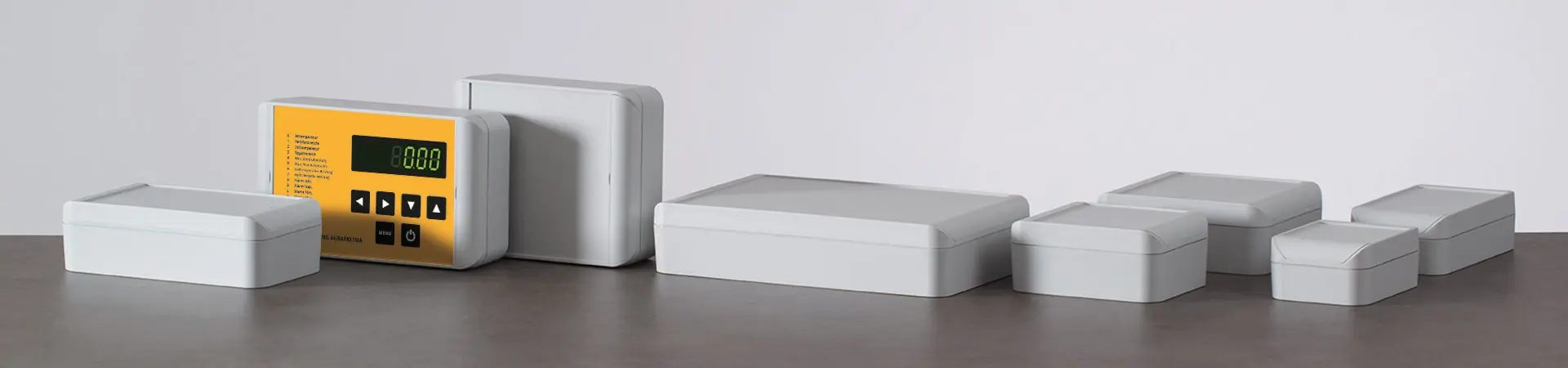

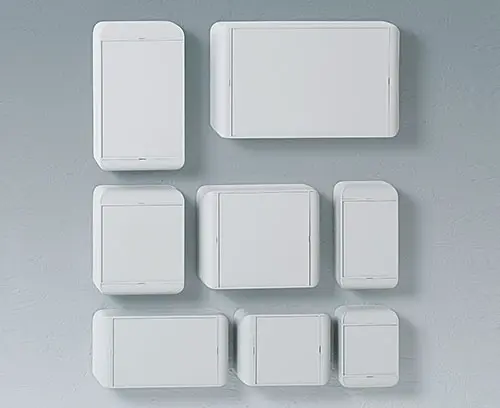

Smart-Box
Современные Корпуса со Степенью Защиты IP66
Скруглённые очертания корпусов SMART-BOX помогут Вам визуально выделить Ваше изделие и представить его в максимально выгодном виде.

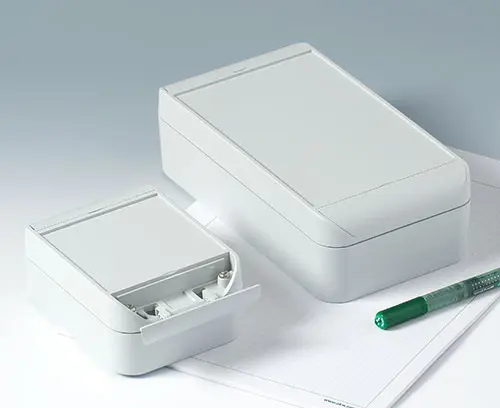

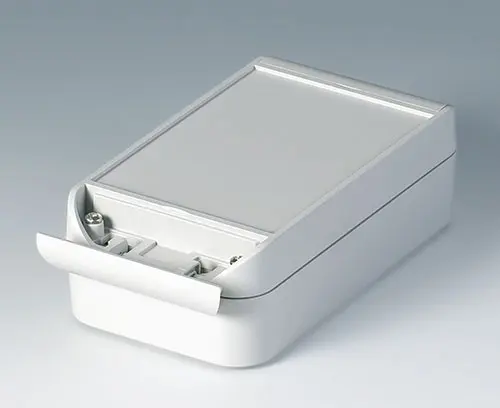

- впечатляющий дизайн; маскирующие декоративные вставки на петлях для скрывания сборочных винтов
- высококачественный пластмассовый сплав АСА + ПК (UL 94 V-0) для использования в тяжёлых условиях; также является пламязадерживающим и самозатухающим

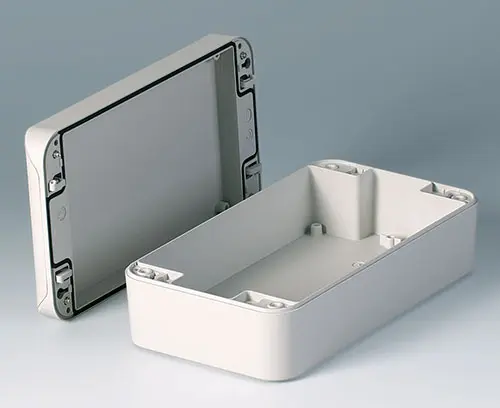

- высокая степень защиты IP66 (ширина 90/110/130/150), IP65 (ширина 170) - с установленной уплотнительной прокладкой в верхней части
- сборочные винты из высококачественной нержавеющей стали A2 с высоким сопротивлением ржавлению, даже в агрессивных средах
- универсальное использование для настенных и настольных применений

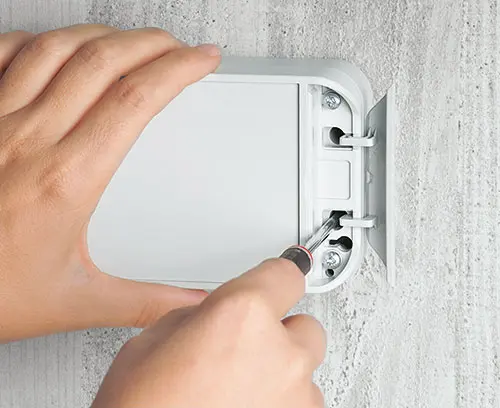

- каналы для настенного монтажа, скрытые под маскирующими вставками

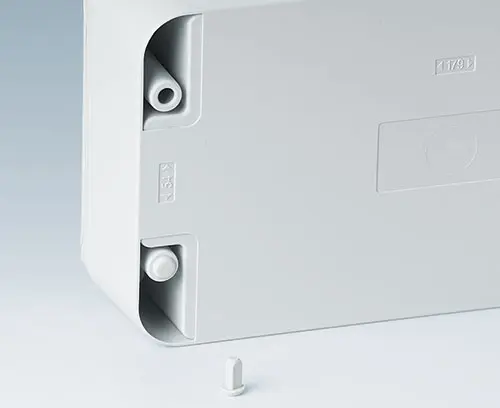

- резиновые защёлкивающиеся ножки (аксессуары) для надёжного позиционирования на столе

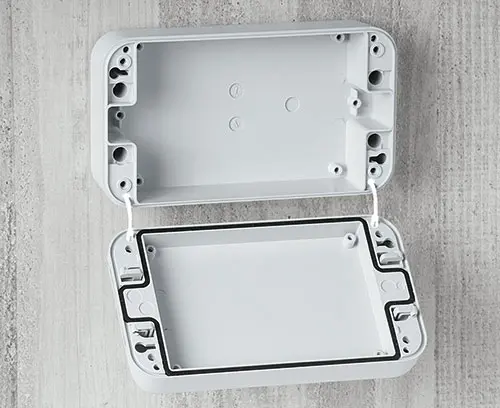

- в комплект поставки входят две пластмассовые внутренние петли

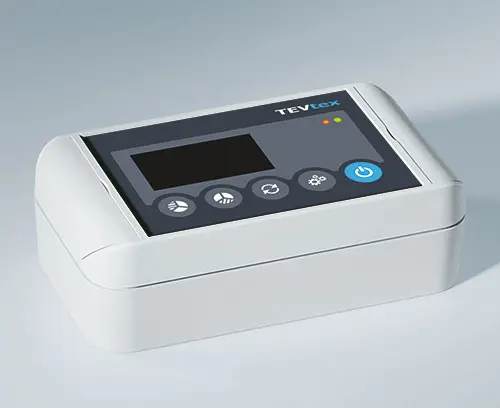

- углублённая область на верхней части для защиты плёночной клавиатуры; дополнительное место для размещения наклейки на дне корпуса

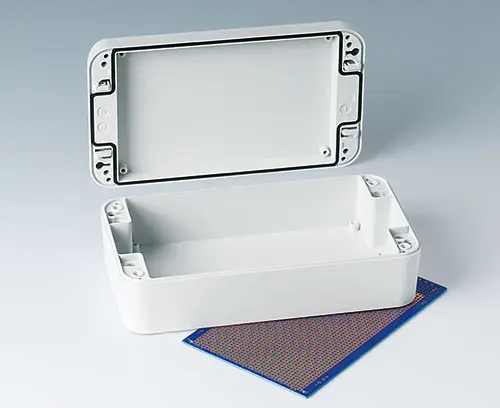

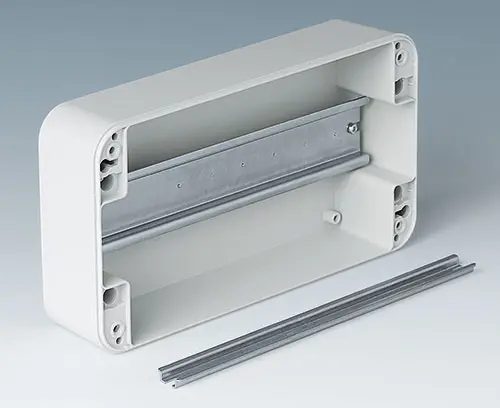

- монтажные бобышки для крепления плат или DIN-рейки
Learn more!
Read our blog posts on smart-box View blog posts >>
Применения

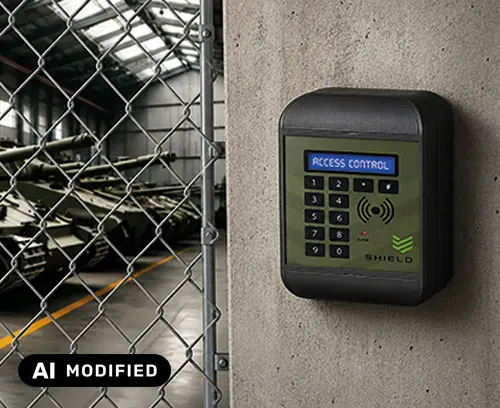

Идеально подходят для электронных или электротехнических приборов, для которых необходим привлекательный корпус. Системы теплоснабжения и кондиционирования. Системотехника. Системы безопасности. IoT/IIoT. Industry 4,0. «Умное» производство.
C6009121
SMART-BOX (ширина 90)
Корпус, состоящий из четырёх частей. Предустановленная уплотнительная прокладка в верхней части. Сборочные и монтажные колодцы расположены за пределами области герметизации. Углублённая область для защиты плёночной клавиатуры. Монтажные бобышки для крепления платы или DIN-рейки.
Комплект поставки 1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 2 маскирующие панели, набор сборочного крепежа, включающий 2 внутренние петли
C6009121
SMART-BOX (ширина 90)изделие добавлено в вашу корзину
светло-серый RAL 7035
120x90x50mm
C6009161
SMART-BOX (ширина 90)
Корпус, состоящий из четырёх частей. Предустановленная уплотнительная прокладка в верхней части. Сборочные и монтажные колодцы расположены за пределами области герметизации. Углублённая область для защиты плёночной клавиатуры. Монтажные бобышки для крепления платы или DIN-рейки.
Комплект поставки 1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 2 маскирующие панели, набор сборочного крепежа, включающий 2 внутренние петли
C6009161
SMART-BOX (ширина 90)изделие добавлено в вашу корзину
светло-серый RAL 7035
160x90x50mm
C6011141
SMART-BOX (ширина 110)
Корпус, состоящий из четырёх частей. Предустановленная уплотнительная прокладка в верхней части. Сборочные и монтажные колодцы расположены за пределами области герметизации. Углублённая область для защиты плёночной клавиатуры. Монтажные бобышки для крепления платы или DIN-рейки.
Комплект поставки 1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 2 маскирующие панели, набор сборочного крепежа, включающий 2 внутренние петли
C6011141
SMART-BOX (ширина 110)изделие добавлено в вашу корзину
светло-серый RAL 7035
140x110x60mm
C6011201
SMART-BOX (ширина 110)
Корпус, состоящий из четырёх частей. Предустановленная уплотнительная прокладка в верхней части. Сборочные и монтажные колодцы расположены за пределами области герметизации. Углублённая область для защиты плёночной клавиатуры. Монтажные бобышки для крепления платы или DIN-рейки.
Комплект поставки 1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 2 маскирующие панели, набор сборочного крепежа, включающий 2 внутренние петли
C6011201
SMART-BOX (ширина 110)изделие добавлено в вашу корзину
светло-серый RAL 7035
200x110x60mm
C6013161
SMART-BOX (ширина 130)
Корпус, состоящий из четырёх частей. Предустановленная уплотнительная прокладка в верхней части. Сборочные и монтажные колодцы расположены за пределами области герметизации. Углублённая область для защиты плёночной клавиатуры. Монтажные бобышки для крепления платы или DIN-рейки.
Комплект поставки 1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 2 маскирующие панели, набор сборочного крепежа, включающий 2 внутренние петли
C6013161
SMART-BOX (ширина 130)изделие добавлено в вашу корзину
светло-серый RAL 7035
160x130x60mm
C6013221
SMART-BOX (ширина 130)
Корпус, состоящий из четырёх частей. Предустановленная уплотнительная прокладка в верхней части. Сборочные и монтажные колодцы расположены за пределами области герметизации. Углублённая область для защиты плёночной клавиатуры. Монтажные бобышки для крепления платы или DIN-рейки.
Комплект поставки 1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 2 маскирующие панели, набор сборочного крепежа, включающий 2 внутренние петли
C6013221
SMART-BOX (ширина 130)изделие добавлено в вашу корзину
светло-серый RAL 7035
220x130x60mm
C6015181
SMART-BOX (ширина 150)
Корпус, состоящий из четырёх частей. Предустановленная уплотнительная прокладка в верхней части. Сборочные и монтажные колодцы расположены за пределами области герметизации. Углублённая область для защиты плёночной клавиатуры. Монтажные бобышки для крепления платы или DIN-рейки.
Комплект поставки 1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 2 маскирующие панели, набор сборочного крепежа, включающий 2 внутренние петли
C6015181
SMART-BOX (ширина 150)изделие добавлено в вашу корзину
светло-серый RAL 7035
180x150x60mm
C6017281
SMART-BOX (ширина 170)
Корпус, состоящий из четырёх частей. Предустановленная уплотнительная прокладка в верхней части. Сборочные и монтажные колодцы расположены за пределами области герметизации. Углублённая область для защиты плёночной клавиатуры. Монтажные бобышки для крепления платы или DIN-рейки.
Комплект поставки 1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 2 маскирующие панели, набор сборочного крепежа, включающий 2 внутренние петли
C6017281
SMART-BOX (ширина 170)изделие добавлено в вашу корзину
светло-серый RAL 7035
280x170x60mm
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
A0308031
Шуруп 3 x 8 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0308031
Шуруп 3 x 8 мм (PZ1)изделие добавлено в вашу корзину
A0308132
Шуруп 3 x 8 мм (T10)
Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0308132
Шуруп 3 x 8 мм (T10)изделие добавлено в вашу корзину
A9325018
Pole/mast mounting bracket
For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.
Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.
Комплект поставки 1 pole/mast mounting bracket
A9325018
Pole/mast mounting bracketизделие добавлено в вашу корзину
тёмно-серый RAL 7016
100x100x20mm
C2299018
Ножки
Для настольных применений.
Комплект поставки 4 ножки
C2299018
Ножкиизделие добавлено в вашу корзину
C2306917
Клапан компенсации давления, M6 х 0,75
Устройство для выравнивания давления , предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 6,5 л/мин (0,25 бар), 16,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).
Воздушный поток: 6,5 л/мин (0,25 бар), 16,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).
Комплект поставки 1 клапан компенсации давления, 1 герметизирующая шайба, 1 гайка
C2306917
Клапан компенсации давления, M6 х 0,75изделие добавлено в вашу корзину
светло-серый RAL 7035
C2310917
Клапан компенсации давления, M10 х 1
Устройство для выравнивания давления, предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 19,5 л/мин (0,25 бар), 43,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).
Воздушный поток: 19,5 л/мин (0,25 бар), 43,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).
Комплект поставки 1 клапан компенсации давления, 1 герметизирующая шайба, 1 гайка
C2310917
Клапан компенсации давления, M10 х 1изделие добавлено в вашу корзину
светло-серый RAL 7035
C2316147
Кабельная манжета
Манжета для ввода кабеля, с прокалываемой мембраной. Для фиксации кабеля после вставки в манжету необходимо немного потянуть его назад. Не содержит галогенов. Подходит для стенок толщиной от 0,5 до 3 мм и для кабелей диаметром от 5 до 10 мм. Температура эксплуатации: от -50°C до +125°C. Диаметр посадочного отверстия: 16,5 мм.
Комплект поставки 1 кабельная манжета
C2316147
Кабельная манжетаизделие добавлено в вашу корзину
светло-серый RAL 7035
C2320137
Кабельная манжета
Манжета для ввода кабеля, с прокалываемой мембраной. Для фиксации кабеля после вставки в манжету необходимо немного потянуть его назад. Не содержит галогенов. Подходит для стенок толщиной от 1 до 4 мм и для кабелей диаметром от 8 до 13 мм. Температура эксплуатации: от -40°C до +100°C. Диаметр посадочного отверстия: 20,5 мм.
Комплект поставки 1 кабельная манжета
C2320137
Кабельная манжетаизделие добавлено в вашу корзину
светло-серый RAL 7035
C2320147
Кабельная манжета
Манжета для ввода кабеля, с прокалываемой мембраной. Для фиксации кабеля после вставки в манжету необходимо немного потянуть его назад. Не содержит галогенов. Подходит для стенок толщиной от 0,5 до 3 мм и для кабелей диаметром от 6 до 13 мм. Температура эксплуатации: от -40°C до +100°C. Диаметр посадочного отверстия: 20,5 мм.
Комплект поставки 1 кабельная манжета
C2320147
Кабельная манжетаизделие добавлено в вашу корзину
светло-серый RAL 7035
C6100006
Пломбировочная вставка
Для использования со свинцовыми пломбами.
Комплект поставки 1 вставка
C6100006
Пломбировочная вставкаизделие добавлено в вашу корзину
красный
C6100016
Набор пломбировочных вставок
Для использования со свинцовыми пломбами.
Комплект поставки 2 пломбировочные вставки
C6100016
Набор пломбировочных вставокизделие добавлено в вашу корзину
красный
Виды доработки для Smart-Box
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи.
