Accessoires pour les boitiers
EO163059
SYNERGY O160

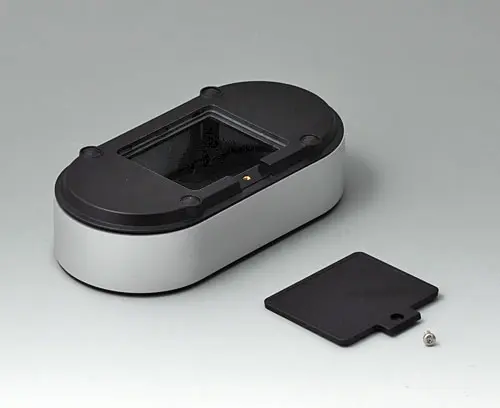

Boitier en quatre parties s’adaptant à de multiples domaines d’application. Cadre de base solide en aluminium, sablé par billes de verre et anodisé. Éléments en matériau plastique ASA+PC-FR offrant une bonne protection aux ultraviolets et résistance aux flammes. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Partie supérieure avec surface en creux pour la protection du clavier à membrane. Partie inférieure avec ouverture et couvercle à visser : pratique pour un compartiment pile ou pour accéder à l'intérieur, par ex. carte mémoire ou piles directement fixées sur le circuit imprimé. Kit compartiment piles pour trois piles AA avec ressorts de contact, clips de pile, support de pile bouton et éléments de fixation au mur en accessoires.
FourniturePartie supérieure, partie inférieure, couvercle, profilés aluminium, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour EO163059
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9193033
Protection contre l'inversion de polarité, pôle positif AA
Pour clip de pile, pile ronde AA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.
Fourniture 1 protection contre l’inversion de polarité
A9193033
Protection contre l'inversion de polarité, pôle positif AAProduit ajouté à votre panier
gris blanc RAL 9002
A9193034
Protection contre l'inversion de polarité, pôle positif AAA
Pour clip de pile, pile ronde AAA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.
Fourniture 1 protection contre l’inversion de polarité
A9193034
Protection contre l'inversion de polarité, pôle positif AAAProduit ajouté à votre panier
gris blanc RAL 9002
A9193035
Clip de pile, AA
Pour piles rondes AA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.
Fourniture 1 clip de pile
A9193035
Clip de pile, AAProduit ajouté à votre panier
nickelé
A9193036
Clip de pile, AAA
Pour piles rondes AAA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.
Fourniture 1 clip de pile
A9193036
Clip de pile, AAAProduit ajouté à votre panier
nickelé
A9193037
Support de pile ronde R09, Ø 20 mm
Pour piles rondes de 20 mm de diamètre, par ex. CR2016, CR2025, CR2032. À fixer sur le circuit imprimé.
Version Horizontale
Fourniture 1 support de pile ronde R09
A9193037
Support de pile ronde R09, Ø 20 mmProduit ajouté à votre panier
A9193038
Support de pile ronde R09, Ø 23 mm
Pour piles rondes de 23 mm de diamètre, par ex. CR2320, CR2325, CR2354. À fixer sur le circuit imprimé.
Version Horizontale
Fourniture 1 support de pile ronde R09
A9193038
Support de pile ronde R09, Ø 23 mmProduit ajouté à votre panier
A9193039
Support de pile ronde R09, Ø 12 mm
Pour piles rondes de 12 mm de diamètre, par ex. CR1216, CR1220. À fixer sur le circuit imprimé.
Version Horizontale
Fourniture 1 support de pile ronde R09
A9193039
Support de pile ronde R09, Ø 12 mmProduit ajouté à votre panier
A9193040
Support de pile ronde R09, Ø 16 mm
Pour piles rondes de 16 mm de diamètre, par ex. CR1612, CR1620. À fixer sur le circuit imprimé.
Version Horizontale
Fourniture 1 support de pile ronde R09
A9193040
Support de pile ronde R09, Ø 16 mmProduit ajouté à votre panier
EZ040609
Logement de pile, 3 x AA
Pour 3 piles rondes 1,5 V (AA). Si vous souhaitez installer un circuit imprimé au-dessus du logement pile, le kit d’extension (EZ031209) est nécessaire.
Fourniture 1 logement de pile, ressorts de contact
EZ040609
Logement de pile, 3 x AAProduit ajouté à votre panier
noir RAL 9005
Accessoires "muraux/support"
EZ030109
Kit de support mural
En option, fixation murale au moyen d'une seule vis ou.
Fourniture 1 porte et le couvercle, 2 pieds anti-dérapants
EZ030109
Kit de support muralProduit ajouté à votre panier
noir RAL 9005
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
EZ031209
Kit d'extension
Pour rehausser les bossages de fixation des circuits dans la partie inférieure. Nécessaire lors de l'installation d'une PCB au-dessus du compartiment piles (en acc.) en partie inférieure.
Fourniture 4 extensions, 4 vis (Torx 8)
EZ031209
Kit d'extensionProduit ajouté à votre panier
noir RAL 9005
Options de produit pour EO163059
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Cadre
Éléments en matière plastique
Degré de protection
Couleur
Cadre
anodisé mat,
Éléments en matière plastique noir RAL 9005
Éléments en matière plastique noir RAL 9005
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
160 mm
Largeur
80 mm
Hauteur
40 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
149,4 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
64,4 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
154 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
64,4 mm
Longueur clavier
142,1 mm
Largeur clavier
62,1 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 387 KB
- Fichier AutoCAD DWG 821 KB
- Fichier AutoCAD DXF 3 131 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 184 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00015618.x_t 5 188 KB
- 00015618.step 11 516 KB
- 00015618.sat 18 200 KB
Poids/1 pc
165 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
76042100
Pays d'origine
autre pays
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour EO163059 et transmettez-nous votre demande de devis.
