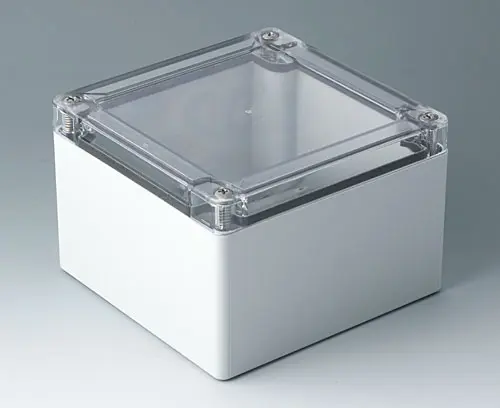

C7013055 IN-BOX

C7013055

IN-BOX

Boitier en matière plastique à deux éléments, avec joint injecté dans la partie supérieure. Zone en creux pour la protection du clavier à membrane et de membranes/feuilles design. Bossages de fixation pour barrettes DIN, circuits imprimés et plaques de montage. Dispositif rationnel de fermeture rapide en acier inox hors de la zone d‘étanchéité.

Fourniture

Par boitier, une partie inférieure et une partie supérieure avec joint, jeu de montage incl. arrêtoir de partie sup. et 4 vis auto-taraudeuses pour la configuration des éléments à insérer

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

C2306917 Élément à compensation de pression M6x0,75

C2306917

Élément à compensation de pression M6x0,75 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou

Fermer

C2306917

Élément à compensation de pression M6x0,75
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56
C2310917 Élément à compensation de pression M10x1

C2310917

Élément à compensation de pression M10x1 Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou

Fermer

C2310917

Élément à compensation de pression M10x1
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56
C2320137 Passe-câble

C2320137

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 8 - 13mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 20,5 mm.

Fourniture 1 passe-câble

Fermer

C2320137

Passe-câble
Produit ajouté à votre panier
EPDM
gris clair RAL 7035
IP 67
C7100128 Jeu de plombage

C7100128

Jeu de plombage Pour protéger le boitier contre un accès non autorisé.

Fourniture Jeu de montage

Fermer

C7100128

Jeu de plombage
Produit ajouté à votre panier
PP

Accessoires "muraux/support"

C7100092 Pattes de fixation

C7100092

Pattes de fixation Pattes de fixation en matière plastique pour une fixation au mur de l‘extérieur. Montage au choix en haut / en bas ou sur le côté.

Fourniture 4 pattes avec les éléments de fixation

Fermer

C7100092

Pattes de fixation
Produit ajouté à votre panier
PC GF15
C7100142 Charnière intérieure

C7100142

Charnière intérieure Pour transformer la partie supérieure du boitier en clapet.

Fourniture 2 charnières, vis de fixation avec gabarit de perçage

Fermer

C7100142

Charnière intérieure
Produit ajouté à votre panier
PC

Accessoires "vis"

C7100167 Vis 3,9 x 9 mm

C7100167

Vis 3,9 x 9 mm Pour la fixation de barrettes DIN, de plaques de montage, circuits imprimés et composants etc.

Fourniture 1 vis auto-taraudeuse

Fermer

C7100167

Vis 3,9 x 9 mm
Produit ajouté à votre panier

Accessoires

C7112056 Plaque de montage

C7112056

Plaque de montage Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.

Fourniture 1 plaque de montage

Fermer

C7112056

Plaque de montage
Produit ajouté à votre panier
113x93x2,5mm
C7112077 Barrette normalisée, type TH 35

C7112077

Barrette normalisée, type TH 35 Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.

Fourniture 1 barrette normalisée TH 35

Fermer

C7112077

Barrette normalisée, type TH 35
Produit ajouté à votre panier
Acier
108x35x7,5mm
C7112087 Barrette normalisée, type TH 15

C7112087

Barrette normalisée, type TH 15 Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.

Fourniture 1 barrette normalisée TH 15

Fermer

C7112087

Barrette normalisée, type TH 15
Produit ajouté à votre panier
Acier
108x15x5,5mm

Options de produit pour C7013055

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Degré de protection
Couleur
Partie inférieure gris clair RAL 7035,
Partie supérieure transparent
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
124 mm
Largeur
122 mm
Hauteur
85 mm
Long. circuit imprimé,
partie inférieure
93 mm
Larg. circuit imprimé,
partie inférieure
113 mm
Longueur clavier
96,7 mm
Largeur clavier
94,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
300 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
