Accessoires pour les boitiers

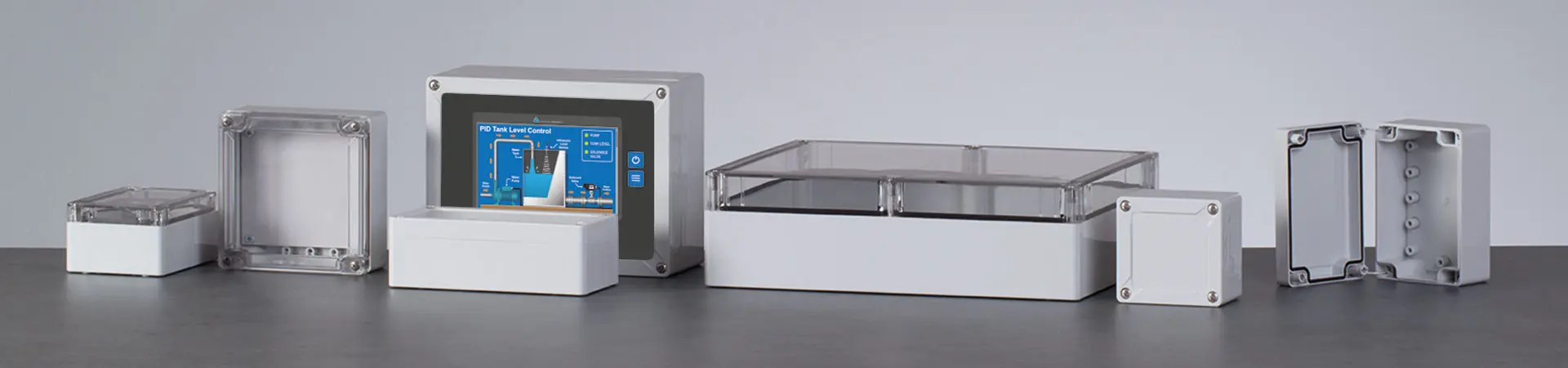

In-Box

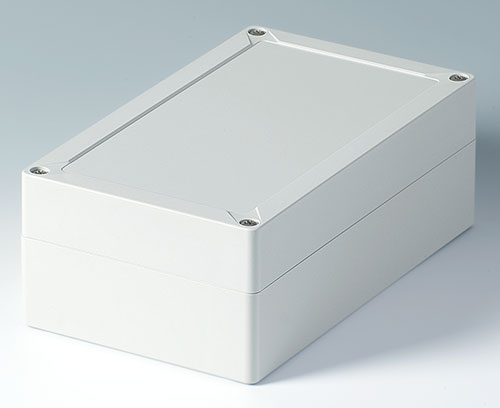

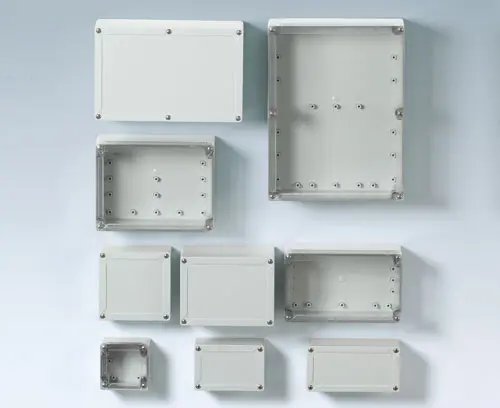

Des boitiers industriels robustes
Le programme IN-BOX pour borniers ou boitiers électroniques propose un grand éventail d'options différentes.
- 9 boitiers de base à optique brillante et hauteurs diverses.
- deux matériaux standards : ABS (UL 94 HB) ou PC (V-2);
les boitiers complets de la gamme IN-BOX en polycarbonate satisfont à la norme d’inflammabilité UL 94 5V (meilleure que V-0), bien que si le matériau ne corresponde qu’à la classification V2 - matériaux transparents aux radiofréquences
- degrés de protection élevés IP 66/67 ; joint déjà injecté dans la partie supérieure
- très bonne résistance aux chocs IK07 (ABS) / IK08 (PC)

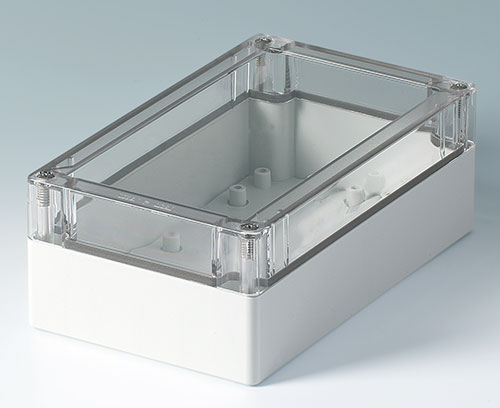

- partie supérieure dans la couleur du boitier ou en transparent

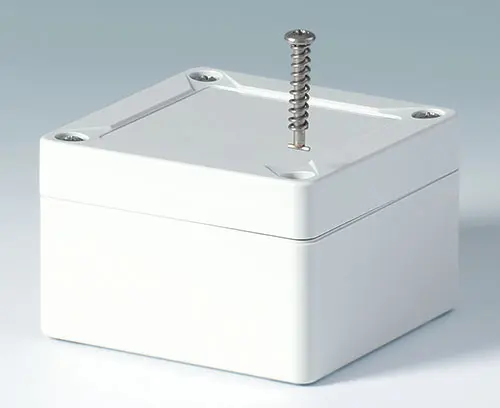

- dispositif rationnel de fermeture rapide en acier inox

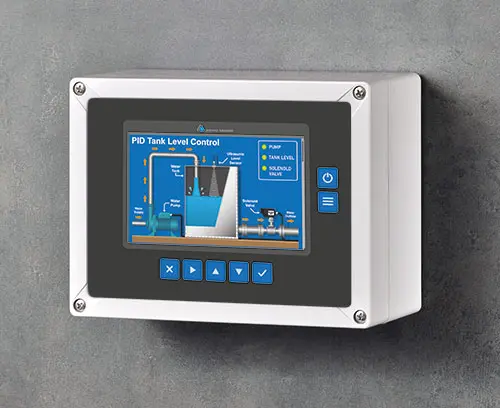

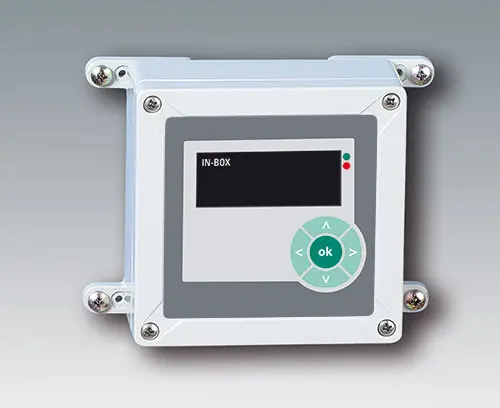

- zone de commande en creux pour protéger le clavier à membrane

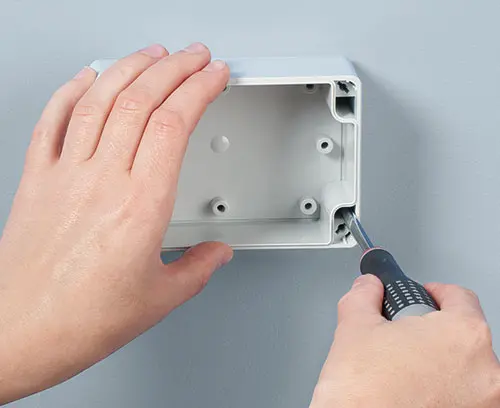

- installation directement au mur ou fixation par l‘extérieur à l‘aide de pattes de fixation murale ; le cas échéant, on pourra utiliser une charnière intérieure

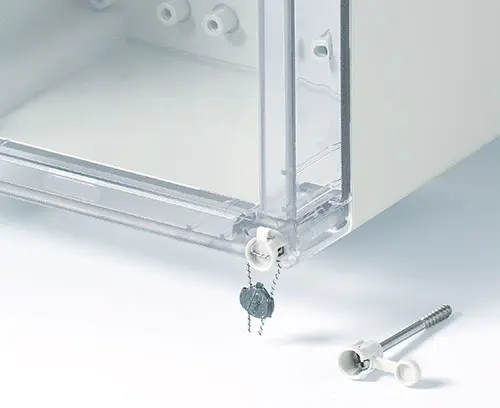

- jeu de plombage en option pour protéger le boitier contre un accès non autorisé
- barrettes normalisées et plaques de montage permettant une configuration personnalisée des éléments à incorporer

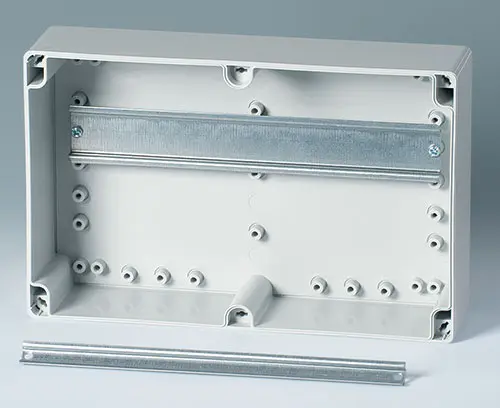

- des bossages de fixation pour circuits imprimés, barrettes DIN, plaques de montage et composants
En savoir plus !
Consultez nos articles sur in-box Voir le blog >>

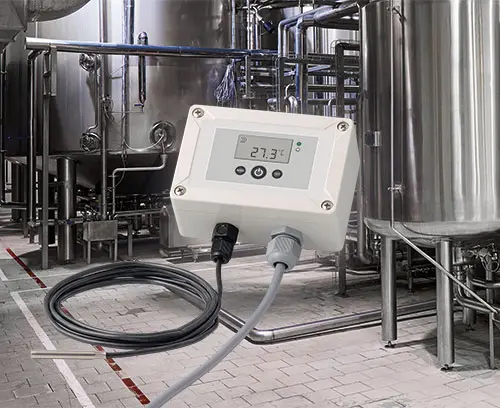

Domaines d‘application

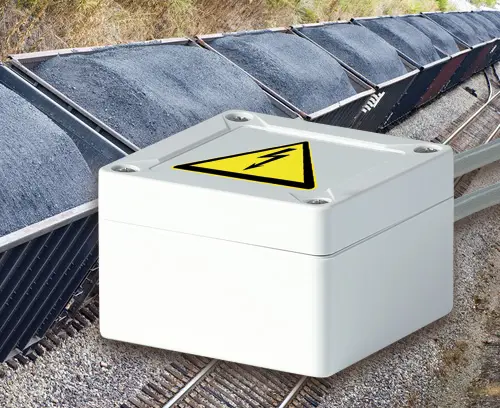

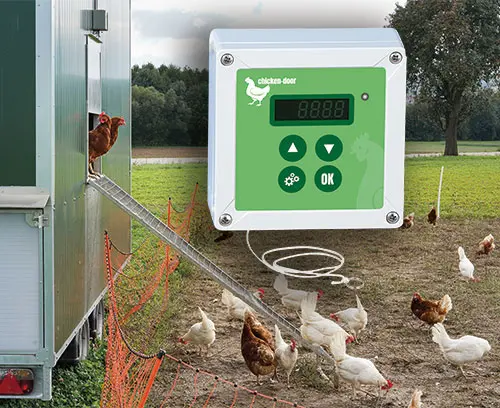

Convient de façon idéale pour les installations électriques, par ex. dans la technique de chauffage, de climatisation et d’aération comme appareils de contrôle-commande, pour la construction mécanique et d'installations, ainsi que pour la technique de sécurité, etc. Utilisable également dans le domaine électronique, par ex. pour les appareils de mesure numériques et analogiques, pour les applications par sondes, comme boîtier d'interfaces, appareils d'alarme, etc. Industrie 4.0, usine intelligente.
Sélectionnez le modèle et la taille souhaités, ou cliquez sur « Sélectionnez tous les produits ».
A9325018
Support de montage sur poteau/tube
Permet un montage fiable et sécurisé de vos boitiers IP sur poteaux, mâts et tubes à l'aide de serre-câbles ou de colliers de serrage en acier inoxydable. Compatible avec des diamètres dès 30 mm, ce support se fixe à l’arrière du boitier (nécessite quatre perçages). Conception en matériau résistant aux UV pour une durabilité accrue en milieu extérieur.
Note :
En raison de la diversité des installations (environnement, exigences d’étanchéité, dimensions de boitier, diamètre de mât, etc.), la visserie et les accessoires de fixation ne sont pas inclus avec le support. Sur demande, nous pouvons vous proposer des solutions spécifiquement adaptées à votre application.
Fourniture 1 support de montage sur poteau/tube
A9325018
Support de montage sur poteau/tubeProduit ajouté à votre panier
gris anthracite RAL 7016
100x100x20mm
C2306917
Élément à compensation de pression M6x0,75
Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou
C2306917
Élément à compensation de pression M6x0,75Produit ajouté à votre panier
gris clair RAL 7035
C2310917
Élément à compensation de pression M10x1
Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou
C2310917
Élément à compensation de pression M10x1Produit ajouté à votre panier
gris clair RAL 7035

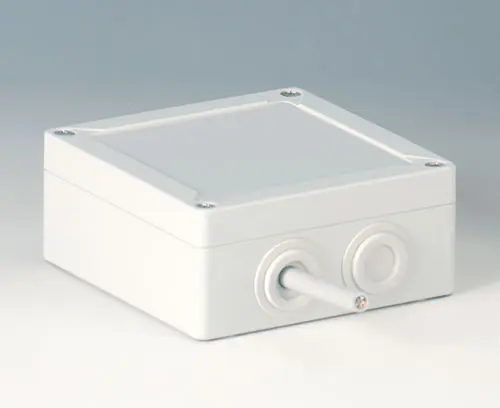

C2320137
Passe-câble
Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 8 - 13mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 20,5 mm.
Fourniture 1 passe-câble
C2320137
Passe-câbleProduit ajouté à votre panier
gris clair RAL 7035
C7100092
Pattes de fixation
Pattes de fixation en matière plastique pour une fixation au mur de l‘extérieur. Montage au choix en haut / en bas ou sur le côté.
Fourniture 4 pattes avec les éléments de fixation
C7100092
Pattes de fixationProduit ajouté à votre panier
C7100128
Jeu de plombage
Pour protéger le boitier contre un accès non autorisé.
Fourniture Jeu de montage
C7100128
Jeu de plombageProduit ajouté à votre panier
C7100138
Jeu de plombage
Pour protéger le boitier contre un accès non autorisé.
Fourniture Jeu de montage
C7100138
Jeu de plombageProduit ajouté à votre panier
C7100142
Charnière intérieure
Pour transformer la partie supérieure du boitier en clapet.
Fourniture 2 charnières, vis de fixation avec gabarit de perçage
C7100142
Charnière intérieureProduit ajouté à votre panier
C7100167
Vis 3,9 x 9 mm
Pour la fixation de barrettes DIN, de plaques de montage, circuits imprimés et composants etc.
Fourniture 1 vis auto-taraudeuse
C7100167
Vis 3,9 x 9 mmProduit ajouté à votre panier
C7110056

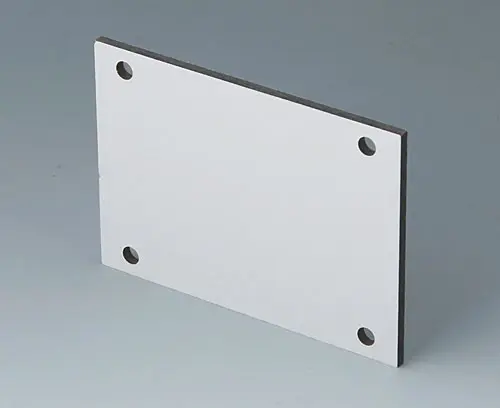

Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7110056
Plaque de montageProduit ajouté à votre panier

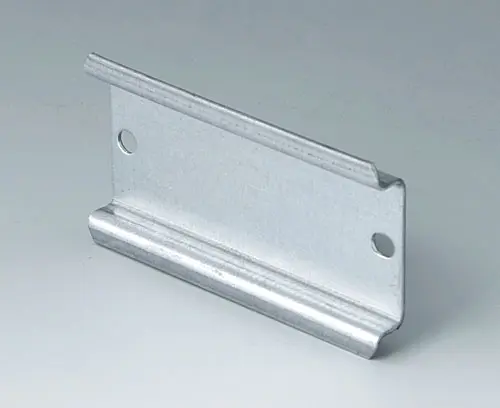

C7110077
Barrette normalisée, type TH 35
Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 35
C7110077
Barrette normalisée, type TH 35Produit ajouté à votre panier
66x35x7,5mm
C7110087
Barrette normalisée, type TH 15
Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 15
C7110087
Barrette normalisée, type TH 15Produit ajouté à votre panier
66x15x5,5mm
C7111056

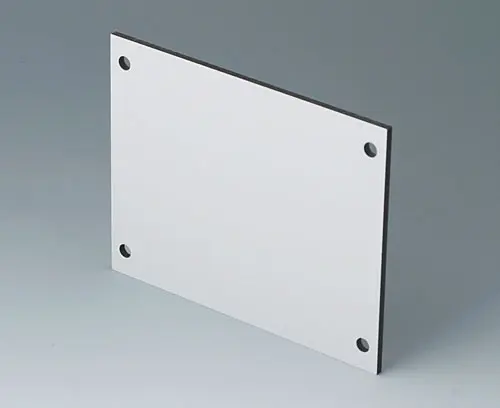

Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7111056
Plaque de montageProduit ajouté à votre panier
C7111077
Barrette normalisée, type TH 35
Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 35
C7111077
Barrette normalisée, type TH 35Produit ajouté à votre panier
104x35x7,5mm
C7111087
Barrette normalisée, type TH 15
Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 15
C7111087
Barrette normalisée, type TH 15Produit ajouté à votre panier
104x15x5,5mm
C7112056

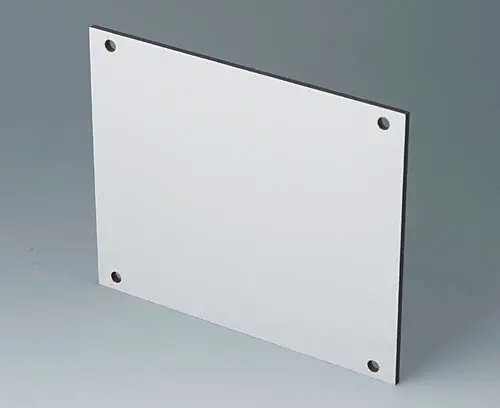

Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7112056
Plaque de montageProduit ajouté à votre panier

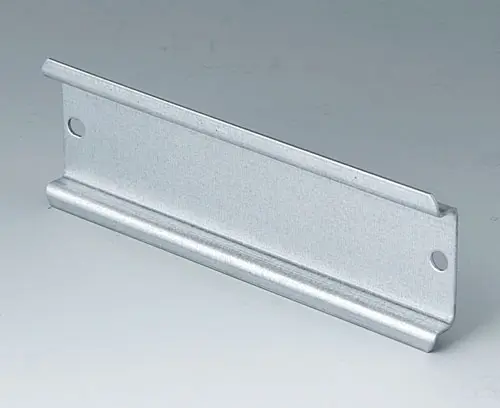

C7112077
Barrette normalisée, type TH 35
Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 35
C7112077
Barrette normalisée, type TH 35Produit ajouté à votre panier
108x35x7,5mm
C7112087
Barrette normalisée, type TH 15
Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 15
C7112087
Barrette normalisée, type TH 15Produit ajouté à votre panier
108x15x5,5mm

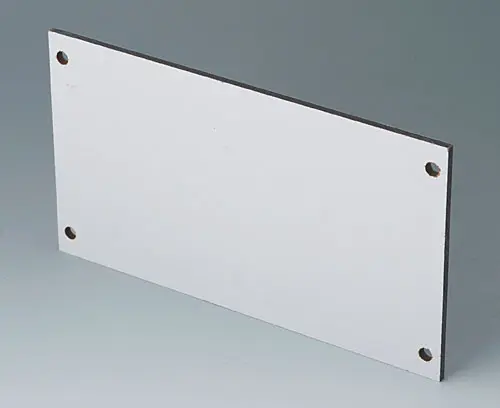

C7113056
Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7113056
Plaque de montageProduit ajouté à votre panier
C7113077

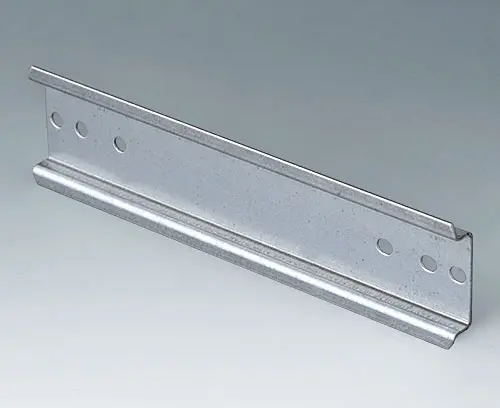

Barrette normalisée, type TH 35
Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 35
C7113077
Barrette normalisée, type TH 35Produit ajouté à votre panier
144x35x7,5mm

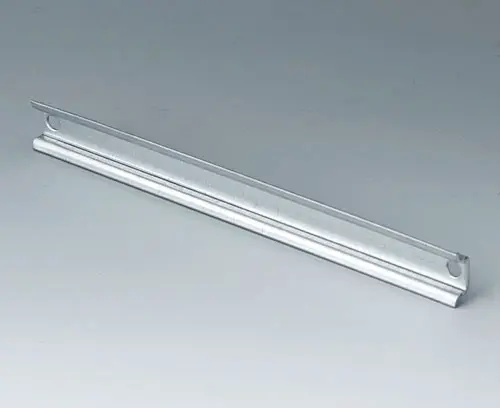

C7113087
Barrette normalisée, type TH 15
Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 15
C7113087
Barrette normalisée, type TH 15Produit ajouté à votre panier
144x15x5,5mm

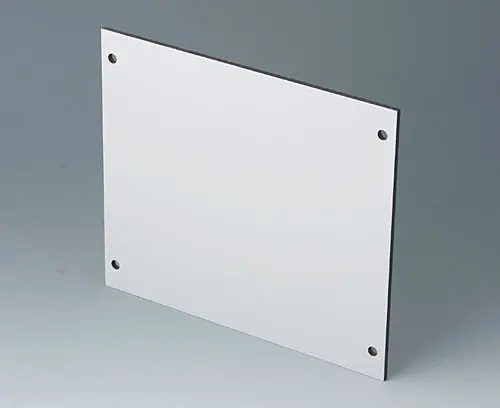

C7114056
Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7114056
Plaque de montageProduit ajouté à votre panier
C7115056
Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7115056
Plaque de montageProduit ajouté à votre panier

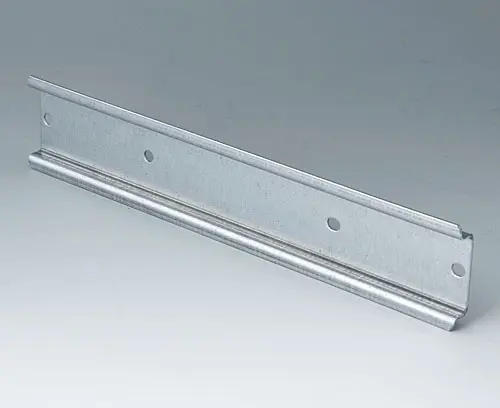

C7115077
Barrette normalisée, type TH 35
Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 35
C7115077
Barrette normalisée, type TH 35Produit ajouté à votre panier
184x35x7,5mm
C7115087

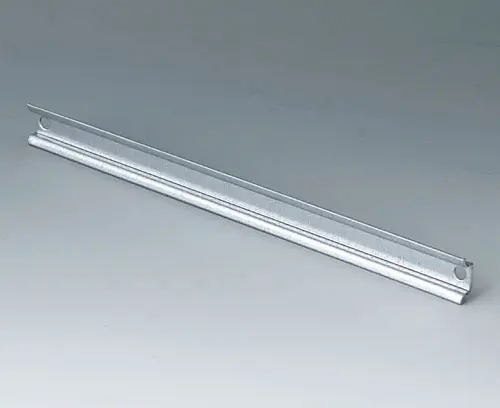

Barrette normalisée, type TH 15
Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 15
C7115087
Barrette normalisée, type TH 15Produit ajouté à votre panier
184x15x5,5mm
C7116056
Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7116056
Plaque de montageProduit ajouté à votre panier
C7116077

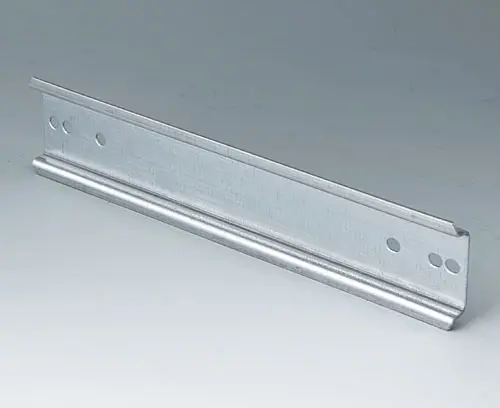

Barrette normalisée, type TH 35
Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 35
C7116077
Barrette normalisée, type TH 35Produit ajouté à votre panier
168x35x7,5mm
C7116087

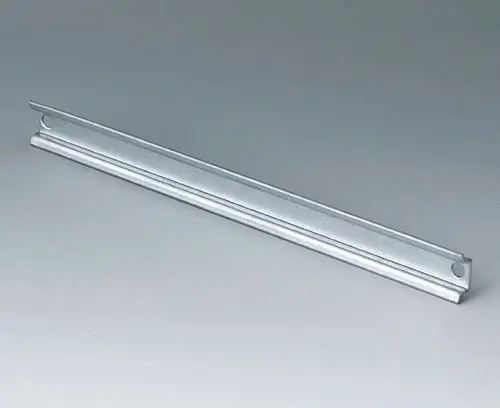

Barrette normalisée, type TH 15
Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 15
C7116087
Barrette normalisée, type TH 15Produit ajouté à votre panier
168x15x5,5mm
C7117056
Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7117056
Plaque de montageProduit ajouté à votre panier
C7117077
Barrette normalisée, type TH 35
Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 35
C7117077
Barrette normalisée, type TH 35Produit ajouté à votre panier
220x35x7,5mm
C7117087
Barrette normalisée, type TH 15
Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 15
C7117087
Barrette normalisée, type TH 15Produit ajouté à votre panier
220x15x5,5mm

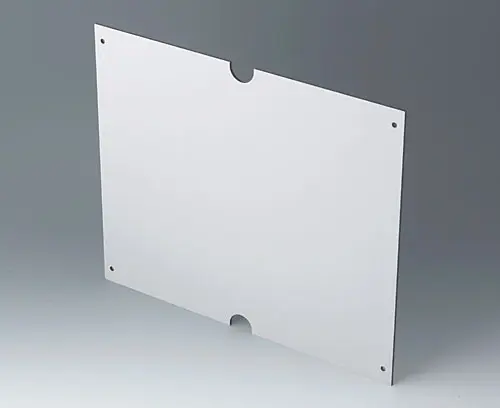

C7118056
Plaque de montage
Plaque de montage en matière isolante avec 4 trous percés, prévus pour la fixation dans la partie inférieure du boitier.
Fourniture 1 plaque de montage
C7118056
Plaque de montageProduit ajouté à votre panier

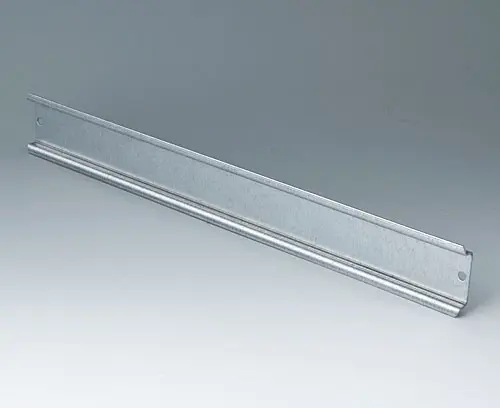

C7118077
Barrette normalisée, type TH 35
Barrette normalisée selon DIN EN 60715, 35 x 7,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 35
C7118077
Barrette normalisée, type TH 35Produit ajouté à votre panier
283,5x35x7,5mm
C7118087

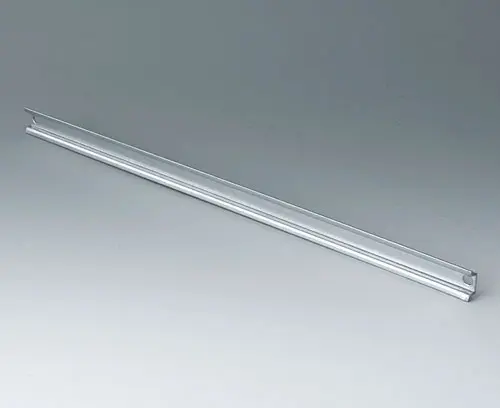

Barrette normalisée, type TH 15
Barrette normalisée selon DIN EN 60715, 15 x 5,5 mm. Pour la fixation de borniers et de composants à l’intérieur du boitier.
Fourniture 1 barrette normalisée TH 15
C7118087
Barrette normalisée, type TH 15Produit ajouté à votre panier
283,5x15x5,5mm
